Voor nadere informatie over het gebruik van deze PCI videobewakingskaart, verwijzen
wij u naar de gebruiksaanwijzing op de meegeleverde cd.
Kabelaansluitingen

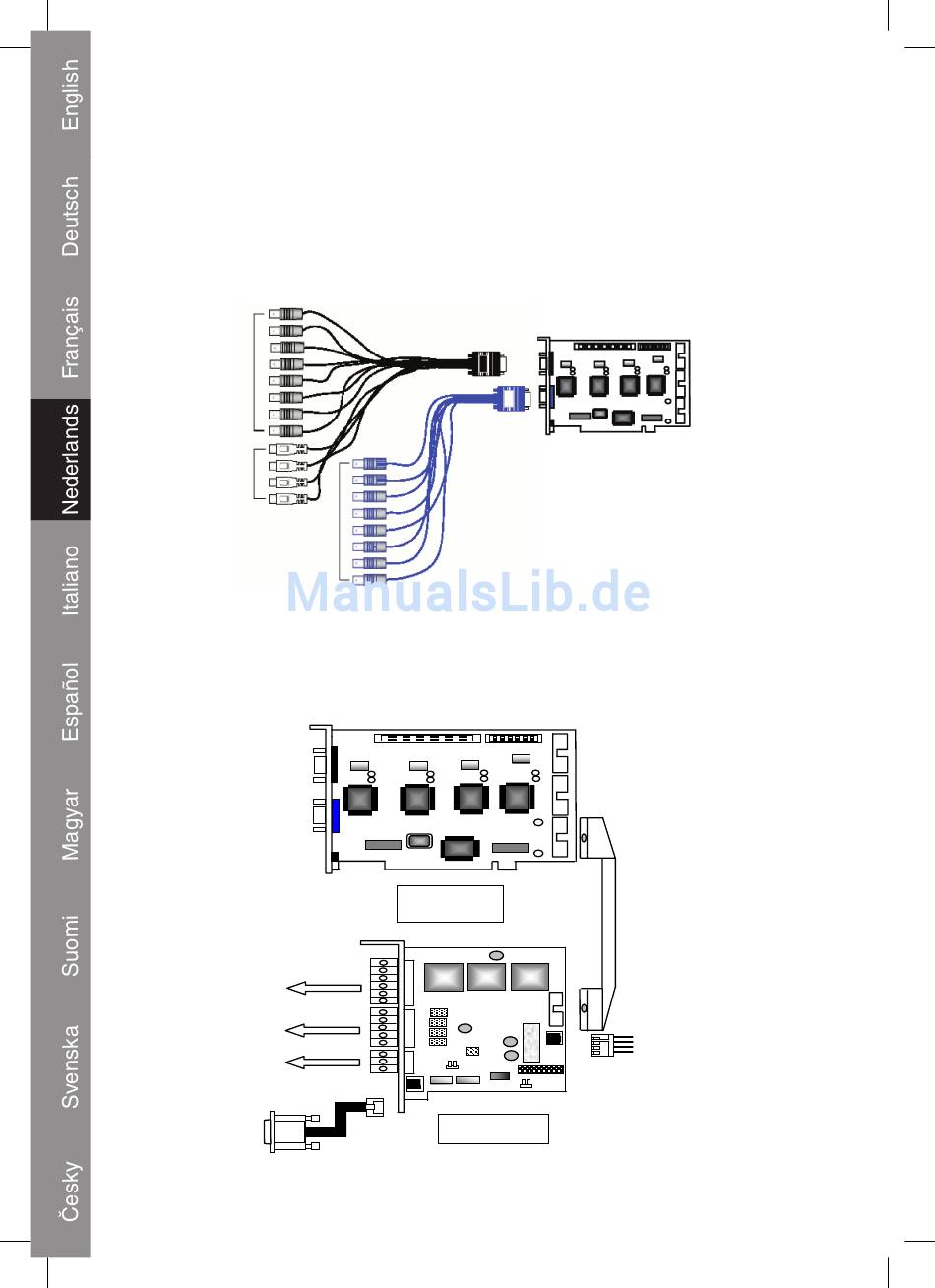

De onderstaande afbeelding toont de camera- en audioverbindingskabels van het
model SEC-PCC30.
De aansluitingen van model SEC-PCC10 (4 videokanalen, 1 audiokanaal) en model
SEC-PCC20 (8 videokanalen, 2 audiokanalen) zijn vergelijkbaar.
Video In
1 ~ 8
Audio In
1 ~ 4
Video In
9 ~ 16
Extra I/O kaart
Digitale I/O kaart met 3 relaisuitgangen, 4 alarmingangen en een RS485 naar RS232
(com poort) convertor voor PTZ (Pan/Tilt/Zoom) besturing (bestelcode: SEC-PCCDIO
geschikt voor de SEC-PCC producten).
Relais uit 1~3
Alarm ingang 1~4
RS-485+
RS-485-
RS-massa
Naar COM poort
Zwarte kabel
Blauwe
kabel
SEC-PCC30
Verbind de Mini Power kabel
van pc naar J5
SEC-PCCDIO
4
