START 320 art. 574
START 420 art. 575
I
Istruzioni per l'uso
GB
Operating Instructions
D
Gebrauchsanleitung
N
Bruksanvisning
CARICA BATTERIE
BATTERY CHARGER
BATTERIELADEGERÄT
CHARGEUR DE BATTERIE
CARGA BATERÍA
CARREGADOR DE BATERIAS
BATTERILADER
-
AVVIATORE
-
STARTER
-
STARTHILFGERÄT
-
DEMARREUR
-
ARRANCADOR
-
APARELHO PARA O ARRANQUE
-
STARTER
F
Mode d'emploi
E
Instrucciones de uso
P
Instruções
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Start 320
Inhaltszusammenfassung für Start 320

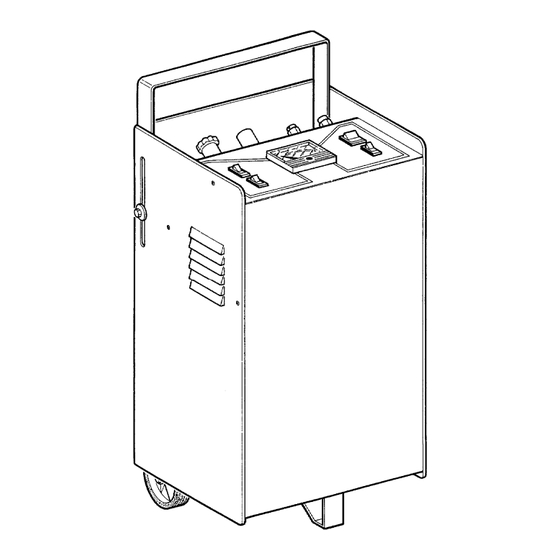

- Seite 1 CARICA BATTERIE AVVIATORE BATTERY CHARGER STARTER BATTERIELADEGERÄT STARTHILFGERÄT START 320 art. 574 CHARGEUR DE BATTERIE DEMARREUR CARGA BATERÍA ARRANCADOR START 420 art. 575 CARREGADOR DE BATERIAS APARELHO PARA O ARRANQUE BATTERILADER STARTER Istruzioni per l’uso Mode d’emploi Operating Instructions Instrucciones de uso Gebrauchsanleitung Instruções...
- Seite 2 DATI TECNICI / TECHNICAL DATA / TECHNISCHE DATEN / DONNEES TECHNIQUES / DATOS TECNICOS / DADOS TECNICOS TEKNISKE DATA Art. 574 1~ 230V 50-60Hz 12V-24V 0,92kW 22A eff. = 15A Aritm. 210A eff. = 150A Aritm. min. 40Ah max 300Ah DATI TECNICI / TECHNICAL DATA / TECHNISCHE DATEN / DONNEES TECHNIQUES / DATOS TECNICOS / DADOS TECNICOS TEKNISKE DATA...
- Seite 3 Con riserva di apportare modifiche tecniche. We reserve the right to introduce technical changes. Technische Änderungen vorbehalten. Sous réserve de modifications. Salvo modificaciones técnicas. Salvaguardam-se alteraçóes técnicas. Man forbeholder seg retten til å utføre tekniske forandringer.
-
Seite 8: Leggere Attentamente
LEGGERE ATTENTAMENTE • Leggere le istruzioni per l’uso prima dell’utilizzo. • Non esporre l'apparecchio alla pioggia o alla neve. • Controllare che i cavi siano integri, in caso contrario sostituirli. • Eventuali prolunghe del cavo di alimentazione devono essere di sezione adeguata. •... - Seite 9 Dovendo caricare più di una batteria contemporaneamente, quando é possibile, si deve preferire il collegamento in serie (fig. 1). Nel caso di collegamento in parallelo (fig. 2) la corrente di carica di ogni batteria é data dalla corrente misurata dallo strumento (amperometro) del carica batteria diviso il numero di batterie in parallelo. Batterie solfatate, con elementi guasti o in cortocircuito danno origine a indicazioni errate dell'amperometro del carica batterie.
- Seite 10 IMPIEGO COME AVVIATORE ( figure pagine 6 e 7) • Questa apparecchiatura non è idonea all’avviamento di veicoli con centraline elettroniche. • Dopo aver determinato la tensione dell'impianto dell'automezzo da avviare e quale sia il polo collegato a massa, collegare le pinze del carica batterie come indicato per la carica (fig. 1, 2, 3 e 4), usando le precauzioni descritte precedentemente.
-
Seite 11: Read Carefully
READ CAREFULLY • Read the instructions before using the machine. • Do not expose unit to rain or snow. • Do not use charger if cords or wires are defective. Replace immediately. • Any supply extension cable should be of the correct cross sectional area. •... - Seite 12 Should it be necessary to charge several batteries at the same time, where possible, series connection is recommended (see diagram 1). In case of parallel connection (diagram 2) the charging current of each battery is the amperage shown on the charger ammeter divided by the number of batteries connected to the charger. The indications given by the ammeter of the battery charger, in case of sulphated batteries with defective or shorted cells, will not be correct.
- Seite 13 • That the thermostat that is placed on the transformer is not temporarily open due to a previous overload of the unit. NOTE : A fully charged battery may not be able to start a car if the battery connectors are loose or corroded.
-
Seite 14: Mit Aufmerksamkeit Lesen
MIT AUFMERKSAMKEIT LESEN • Es empfehlt sich, die Gebrauchsanleitungen vor dem Gebrauch durchzulesen. • Das Gerät niemals Regen oder Schnee aussetzen. • Überprüfen, ob die Kabel in Ordnung sind, ansonsten auswechseln. • Verlängerungsleitungen müssen einen ausreichenden Querschnitt haben. • Batterien erzeugen explosive Gase. Daher darf das Laden nur in gut belüfteten Räumen stattfinden. Offenes Licht und Funken sind zu vermeiden. -
Seite 15: Verwendung Als Batterieladegerät
Sollen mehrere Batterien gleichzeitig geladen werden, so ist vorzugsweise die Serienschaltung zu verwenden (Abb. 1). Bei Parallelschaltung (Abb. 2) errechnet sich der Ladestrom jeder einzelnen Batterie aus dem Gesamtladestrom, der am Amperemeter des Gerätes angezeigt wird, dividiert durch die Anzahl der Batterien. Defekte Batterien führen zur falschen Anzeige des Amperemeters. -
Seite 16: Verwendung Als Starthilfegerät
Abb. auf Seiten 6 und 7) VERWENDUNG ALS STARTHILFEGERÄT • Dieses Gerät ist nicht für das Starten von Fahrzeugen mit Steuerelektronik geeignet. • Nachdem die Anlagenspannung sowie der geerdete Pol der Anlage des anzulassenden Fahrzeugs bestimmt wurden, die Zangen des Ladegeräts gemäß der Ladevorgang-Beschreibung anschließen (Abb. 1, 2, 3 und 4). Folgen Sie die vorher beschriebenen Vorsichtsmaßregeln. -
Seite 17: Lire Attentivement
LIRE ATTENTIVEMENT • Lire attentivement les instructions relatives à l'emploi avant l'utilisation. • Ne pas exposer le chargeur de batterie à la pluie ou à la neige. • Ne pas utiliser le chargeur de batterie si les câbles sont défectueux. Les remplacer immédiatement. •... - Seite 18 Si l’on doit charger plus d'une batterie simultanément, il faut choisir, si possible, le branchement en série (se reporter à la figure 1). Dans le cas de branchement en parallèle (figure 2), le courant de charge pour chaque batterie est donné par le courant mesuré...
- Seite 19 UTILISATION COMME DEMARREUR ( figures aux pages 6 et 7) • Cet appareil ne peut pas être utilisé pour le démarrage des véhicules munis de centrale électronique. • Après avoir vérifié la tension de l'installation électrique du véhicule et après avoir établi quel pôle est relié à la terre, connecter les pinces comme indiqué...
-
Seite 20: Datos Técnicos
LEER CON ATENCIÓN • Leer las instrucciones de uso antes de utilizar la máquina. • No exponer el aparato a la lluvia o a la nieve. • No accionarlo en caso de cables dañados hasta después de haberlos sustituidos. • Eventuales prolongaciones para la alimentación del aparato deben ser de secciones adecuadas. •... - Seite 21 Debiendo cargar más de una batería conjuntamente, cuando es posible, es preferible el enlace en serie (ver Fig. 1). En el caso de enlace en paralelo (Fig. 2) la corriente de carga para cada batería es transmitida por la corriente medida por el instrumento (amperímetro) del carga batería dividido por el número de baterías en paralelo.
- Seite 22 UTILIZO COMO ARRANCADOR ( figuras páginas 6 y 7) • Este equipo no es adecuado para poner en marcha vehículos con distribuidores electrónicos. • Después de haber determinado la tensión de la instalación del autovehículo y cual es el polo conectado a masa, conectar las pinzas del carga batería como indicado para la carga (fig.
-
Seite 23: Notas Técnicas
LER ATENTAMENTE • Ler as instruções de utilização antes de usar o aparelho. • Não expor o aparelho à chuva ou à neve. • Certificar-se de que os cabos estejam intactos, no caso contrário substitui-los. • As extensões, eventualmente usadas, para o cabo de alimentação devem ter uma seção adequada. •... - Seite 24 Tendo que carregar mais de uma bateria contemporaneamente, quando for possível, deve-se escolher a ligaçáo em série (fig. 1). No caso de ligaçáo paralela (fig. 2) a corrente de carregamento de cada bateria é dada pela corrente medida pelo instrumento (amperímetro) do carregador de baterias dividido pelo número de baterias em paralelo. Baterias sulfatizadas, com elementos estragados ou em curto-circuito, dão indicações erradas do amperímetro do carregador de baterias.
-
Seite 25: Emprego Para O Arranque
EMPREGO PARA O ARRANQUE ( figuras páginas 6 e 7) • Esta máquina não é adequada para acionar veículos equipados com centrais eletrônicas. • Depois de ter estabelecido a tensão da instalação do automóvel a ser ligado e qual é o pólo ligado à massa, conectar as pinças do carregador de baterias do mesmo modo descrito para o carregamento (fig. -
Seite 26: Teknisk Informasjon
LES NØYE • Les bruksanvisningen før bruk. • Ikke utsett apparatet for regn eller snø. • Kontroller at alle ledningene er hele, hvis ikke erstatt dem med nye. • Eventuelle skjøteledninger til strømforsyningsledningen må være av riktig type. • Batteriene utvikler eksplosjonsaktige gasser. Unngå derfor åpen ild, flammer og lading i rom uten lufting. •... - Seite 27 (fig. 6), og regulere strømstyrken ved hjelp av velgeren 1-2 og min-maks (fig. 7 og 8). Start bilen ved hjelp av bryteren O-I (fig. 9). • Når ladingen er utført, sett den bipolare lysbryteren O-I i posisjon O (fig. 10). Trekk ut batteriladerens kontakt (fig.11), og kople klypene fra batteripolene (fig.
- Seite 28 VED BRUK SOM STARTER fig. side 6 og 7) • Dette apparatet er ikke egnet til oppstart av kjøretøy med elektroniske kontrollbokser. • Etter å ha fastslått spenningen til bilens anlegg som skal startes og hvilken pol som er koplet til chassiset, kople batteriladerens klyper til slik som indikert for lading (fig.
- Seite 29 SCHEMA ELETTRICO / WIRING DIAGRAM / ELEKTRISCHER SCHALTPLAN / SCHÉMA ÉLÉCTRIQUE / ESQUEMA ÉLÉCTRICO / KOPLINGSSKJEMA Art. 574 - 575 1~230V -24V 50-60Hz -12V START...
- Seite 30 Ricambi-Spare parts-Ersatzteile-Rechanges-Piezas de repuesto-Peças – Reservedeler Art./Item 574 – 575...
- Seite 31 Ricambi-Spare parts-Ersatzteile-Rechanges-Piezas de repuesto-Peças – Reservedeler Art./Item 574 – 575 DESCRIZIONE DESCRIPTION BESCHREIBUNG DESCRIPTION DENOMINACIÓN DESCRIÇÃO BESKRIVELSE CAVO ALIMENTAZIONE SUPPLY CABLE NETZANSCHLUSSLEITUNG CABLE ALIMENTATION CABLE DE CABO DE KABEL ALIMENTACIÓN ALIMENTAÇÃO STRØMTILKOBLING INTERRUTTORE LIGHT-SWITCH LEUCHTSCHALTER INTERRUPTEUR INTERRUPTOR INTERRUPTOR LYSENDE BRYTER LUMINOSO LUMINEUX LUMINOSO...
- Seite 32 DISPOSAL OF ELECTRICAL AND ELECTRONIC EQUIPMENT Do not dispose of electrical equipment together with normal waste! In observance of European Directive 2002/96/EC on Waste Electrical and Electronic Equipment and its implementation in accordance with national law, electrical equipment that has reached the end of its life must be collected separately and returned to an environmentally compatible recycling facility.
