Inhaltszusammenfassung für Terra CONNECT N3
- Seite 1 Drahtloser DVB-S Empfänger CONNECT N3 Quick Setup Guide Version 1.1 - 10 / 2012 TT601613...
- Seite 2 Bitte nehmen Sie sich vor der Inbetriebnahme ein paar Minuten Zeit, um sich eine Übersicht der Funktionen und Anschlussmöglichkeiten des Receivers anhand des Handbuchs zu verschaffen. Wir wünschen Ihnen viel Freude mit Ihrem CONNECT N3! Details des CONNECT N3 • TV-Empfänger für DVB-S am Computer • Satellitenfernsehen kabellos am PC und Notebook genießen...
- Seite 3 Sicherheit • Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese auf. • Beachten Sie die Warnhinweise und folgen Sie den Anweisungen, um Beschädi- gungen zu vermeiden. • Verwenden Sie dieses Gerät nur im Innenbereich. • Um Feuer, elektrische Schläge oder Schäden am Gerät zu verhindern, stellen Sie das Gerät bitte auf einen ebenen und trockenen Untergrund. • Halten Sie das Gerät von direkter Sonneneinstrahlung, Heizkörpern, offenen Flammen und anderen Wärmequellen fern. • Benutzen Sie nur das beigelegte Netzteil. Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie es von der Stromversorgung trennen. Bitte ziehen Sie nie direkt am Kabel, um Kurzschlüsse zu vermeiden. Außerdem sollte das Gerät bei aufkommendem Gewitter vorsorglich vom Netz getrennt werden.

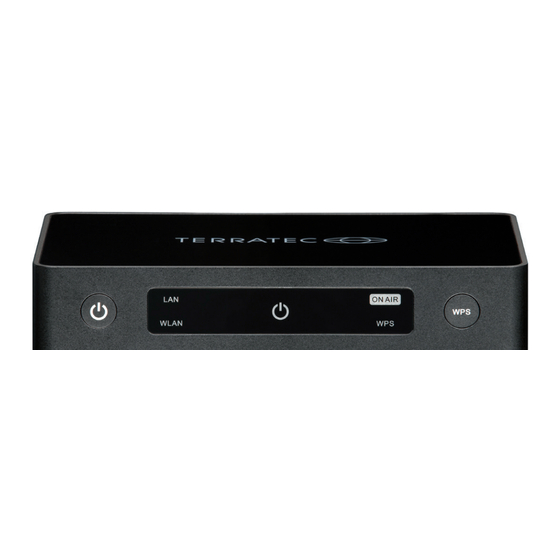

- Seite 4 CONNECT N3 Die Hardware in der Übersicht Gerät auf Sendung LAN Aktivitätsanzeige Betriebsleuchte WLAN Aktivitätsanzeige WPS Aktivitätsanzeige Ein/Ausschalter WPS Schalter Ein/Ausschalter: Halten Sie den Taster für ca. 2 Sekunden gedrückt um das Gerät ein bzw. auszuschalten. LAN Aktivitätsanzeige: Leuchtet bei eingestecktem Netzwerkkabel, blinkt bei Da- tenübertragung.
- Seite 5 Die Fernbedienung Die Fernbedienung stammt aus unserer PC-TV-Serie und ist mit den gängigsten Software-Programmen kompatibel. Hier finden Sie eine kurze Übersicht zu den im Media Center benötigten Tasten. Weiterführende Informationen ent- nehmen Sie bitte dem Remote Control Editor Handbuch welches Sie auf der Treiber CD finden und von unserer Webseite (www.terratec.de) herunterladen können. Zahlentasten Tasten zum Umschalten auf ein bestimmtes Programm.
- Seite 6 CONNECT N3 Inbetriebnahme Sobald Sie alles ausgepackt und in Augenschein genommen haben, würden wir folgende Vorgehensweise empfehlen um den N3 in Betrieb zu nehmen. Installation Netzwerkkabel (empfohlen) Schließen Sie das Gerät mit dem im Lieferumfang enthaltenen Netzwerkkabel an den Router an, somit ist er ohne Einstellungen tätigen zu müssen im Netzwerk integriert und wird beim Software-Setup problemlos erkannt.
- Seite 7 Installation WLAN (Manuell) Alternativ kann der N3 auch manuell eingerichtet werden. Klicken Sie dazu einmal mit der linken Maustaste auf das WLAN-Symbol im Infobereich der Taskleiste. Es erscheint eine Übersicht mit allen verfügbaren WLAN-Netzwerken in der Umgebung. Ist der N3 eingeschaltet, wird auch er dort aufgelistet. Klicken Sie doppelt auf den N3 Eintrag.
- Seite 8 CONNECT N3 Software / Treiber Installation Ist der N3 mit dem Netzwerk verbunden, kann die mitgelieferte Software installiert werden. Legen Sie dazu die Treiber CD ein, der Autostarter ruft automatisch das Setup Menü auf. Sollte dies nicht der Fall sein, starten Sie die Autorun.exe bitte manuell über den Windows Explorer.
- Seite 9 Im ersten Schritt benötigen wir nur den Treiber und die Applikation zur Verwaltung des N3, betätigen Sie dazu bitte die zweite Schaltfläche und folgen Sie den Anweisungen auf dem Bildschirm. Installieren Sie zum Schluss, wenn gewünscht, noch den Remote Control Editor.
- Seite 10 CONNECT N3 Media Center Rufen Sie im Windows Media Center das Setup auf um das TV-Signal für den Empfang einzurichten. Sie finden dies unter Aufgaben ► Einstellungen. Wählen Sie dort TV ► TV-Signal ► TV-Signal einrichten und folgen Sie den Anweisungen am Bildschim. Bestätigen Sie das Ergebnis der TV-Signalerkennung und der Satelliten Auswahl.
- Seite 11 Führen Sie anschließend noch einen vollständigen Transponder-Suchlauf durch um eine aktuelle Senderliste zu erhalten. Nach dem die Sender gefunden und abgespeichert wurden, können Sie das Fernsehprogramm über das Hauptmenü ► Live-TV aufrufen.
- Seite 12 CONNECT N3 Glossar SSID (ESSID): Als Service Set Identifier (SSID) oder auch Network Name bezeichnet man eine Funk-Netzwerk-Kennung, das auf IEEE 802.11 basiert. Jedes Wireless LAN besitzt eine konfigurierbare, so genannte SSID oder ESSID (Extended Service Set Identifier), um das Funknetz eindeutig identifizie- ren zu können. Sie stellt also den Namen des Netzes dar.
- Seite 13 Wireless DVB-S Receiver CONNECT N3 Quick Setup Guide Version 1.1 - 10 / 2012 TT601613...
- Seite 14 We‘re pleased that you‘ve chosen a TERRATEC product! Please take a few minutes time before starting to get an overview of the connectivity and features of the receiver. We hope you enjoy using your CONNECT N3! Product Features • TV receiver for DVB-S on the computer • Enjoy Satellite TV wireless on your PC and notebook...
- Seite 15 Safety • Read carefully through the operating manual and keep it in a safe place. • Observe all warnings and follow the instructions to avoid damage. • Use this device indoors only. • Place the device on a plane and dry surface to prevent fire or electric shocks as well as possible damage to the product itself. • Keep the device away from direct sunlight, radiators, open flames and other sources of heat. • Only use the accompanying power supply. If you are not going to use the device for an extended period, disconnect it from the power supply. To avoid short circuits, never pull on the cable itself. In addition, be sure to unplug the device from the AC outlet in the event of a thunderstorm.
-
Seite 16: Hardware Overview
CONNECT N3 Hardware Overview Device on air LAN activity light Power light WLAN activity light WPS activity indicator On / off switch WPS switch On / off switch: Hold down the button for 2 seconds to turn power on / off. - Seite 17 The Remote Control The remote control comes from our PC-TV series and is compatible with most popular software programs. Here is a short overview of the Media Center keys you need. For more information, please see the Remote Control Editor manual which can be found on the driver CD and downloaded from our website (www.terratec.com) .
- Seite 18 CONNECT N3 Startup Once you have unpacked and examined everything, we would recommend the following procedures to get started. Setup network cable (recommended) Connect the device with the included network cable to the router. So it is integrated in the network without have to make settings and the software setup easily detects the hardware.
- Seite 19 Installation WLAN (manual) Alternatively, the N3 can be set up manually. Just click once with the left mouse button on the wireless icon in the taskbar. You will see a summary of all available wireless networks in the area. If the N3 is turned on, it will also be listed as explained underneath.
- Seite 20 CONNECT N3 Software / Driver Installation Once the N3 is connected to your network, you can install the included software. 1. Quick Setup Guide This manual as a PDF file. 2. Driver installation Installs the required drivers and application for managing the N3. 3. Software installation Here you have the option to install additional software (eg.
- Seite 21 In the first step, we only need the driver and the application for the management of the N3, so, please press the second button and follow the instructions on the screen. Last step, if wanted, is the installation of the remote control editor. This is automatically installed with the TV software and is therefore only required if you have not installed the TV software and want to use the included remote control.
- Seite 22 CONNECT N3 Media Center Start the Windows Media Center to setup the reception of the TV signal. You can find this under Tasks ► Settings. Select TV ► Setup TV Signal and follow the instructions on the screen. Confirm the result of the TV signal detection and selection of the satellite.
- Seite 23 Afterwards please run a full transponder scan in order to receive an up-to-date station list. After the channels were found and saved, you can start the TV from the main menu ► TV ► Live TV.
- Seite 24 CONNECT N3 Glossary SSID (ESSID): The Service Set Identifier (SSID) or network name is the identifier for IEEE 802.11-based wireless networks. Every wireless LAN has a configurable SSID or ESSID (Extended Service Set Identifier) as a unique network ID. In other words, it is the network’s name. WEP encryption: WEP (Wired Equivalent Privacy) describes a type of encryp- tion for WLANs. Naturally, the N3 can also receive and interpret WEP-encryp- ted data.
