dormiente MORELL Aufbauanleitung Seite 3

4
MOnTAgE
DES SOCKELS MIT STAURAUM
(jE nAcH gEwäHLTER AuSfüHRung)

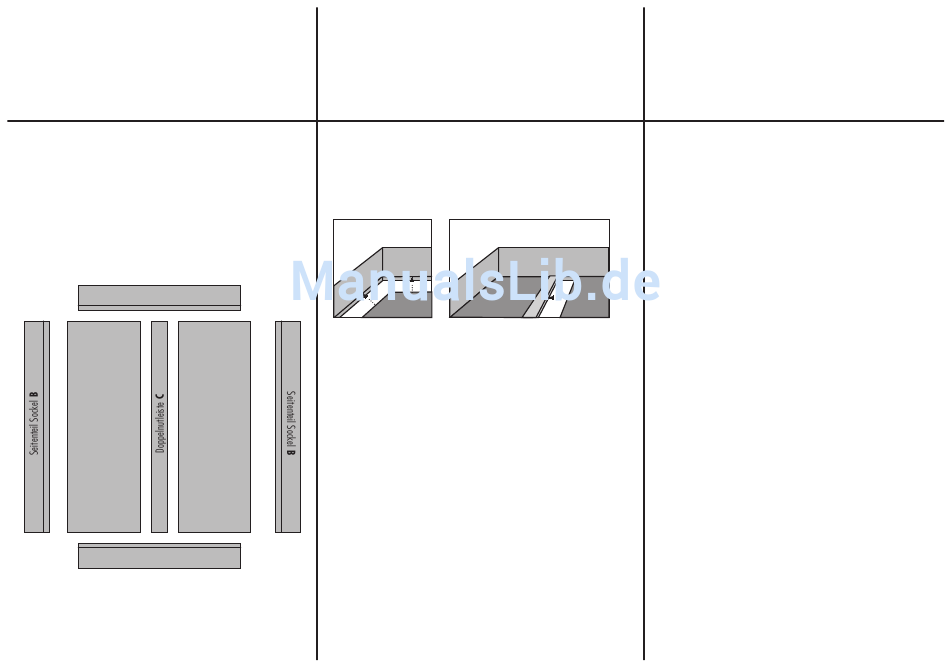

BAuTEILE STAuRAuM
Kopf-/ fuflteil (A)
Seitenteil (B)
Doppelnutleiste (c)
Stauraumboden (D)
Kopfteil Sockel A
Stauraumboden Stauraumboden
Fußteil Sockel A
MOnTAgE
DES SOCKELS MIT STAURAUM
(jE nAcH gEwäHLTER AuSfüHRung)
Bei der Ausführung mit Bettkasten-Stauraum (zu verwenden in Verbindung mit
MORELL
Lattenrosten mit Gasdruckfeder) verbinden Sie zuerst ein Kopf-/Fuflteil (A)
mit einem Seitenteil (B) und führen einen Bettkasten-Boden in die Nuten der
2 x
verbundenen A- und B-Elemente ein.
2 x
1 x
2 x
A
B
D
Nun schieben sie die Doppelnutleiste C auf den bereits montierten
Boden. Anschlieflend führen Sie auch den zweiten Bettkasten-Boden in C
ein und befestigen ein zweites Seitenteil (B) am bereits montiertem
Kopf-/Fuflteil (A). Achten sie darauf, dass die Böden sich allseitig in
den Nuten befinden. Schließlich befestigen sie auch das zweite Kopf-/Fuflteil (A)
an den beiden Seitenteilen (B). Achten Sie hierbei wieder darauf, dass sich die
Böden in sämtlichen Nuten sind.
Drehen Sie nun den zusammengebauten Stauraum auf den Kopf und montieren
Sie ihn mittels Inbusschrauben (8 x 40 mm) an dem ebenfalls auf dem Kopf
liegendem Bettrahmen. Anschlieflend wenden Sie Stauraum und Bett und stellen
Sie sie auf die Füße des Sockelbodens.
A
B
D D
c
5
MOnTAgE
DER SCHUBLADEN
(jE nAcH gEwäHLTER AuSfüHRung)
BAuTEILE
Holzzarge kurz
Holzzarge lang
Boden
Bockrollen
Kreuzschlitzschrauben 5 x 20 mm
Dübel 10 x 40 mm
gewindestäbe 8 x 70 mm
Mutter M8 und unterlegscheibe
Stecken Sie die Dübel (10x40mm) in die dafür vorgesehenen Bohrungen.
Drehen Sie nun die Gewindestäbe (70 mm) in die Metallmuffen und schrauben
Sie die Bockrollen mit je zwei Kreuzschlitzschrauben (5x20 mm) fest.
Fügen Sie die zwei kurzen Holzzargen mit einer langen Holzzarge zusammen.
Schieben Sie dann den Boden ein und setzen die zweite lange Holzzarge auf.
Anschließend ziehen Sie mit Mutter (M8) und Unterlegscheibe den Bettkasten
stramm an.
BETTKASTEn
2 x
2 x
1 x
4 x
8 x
12 x
6 x
6 x
