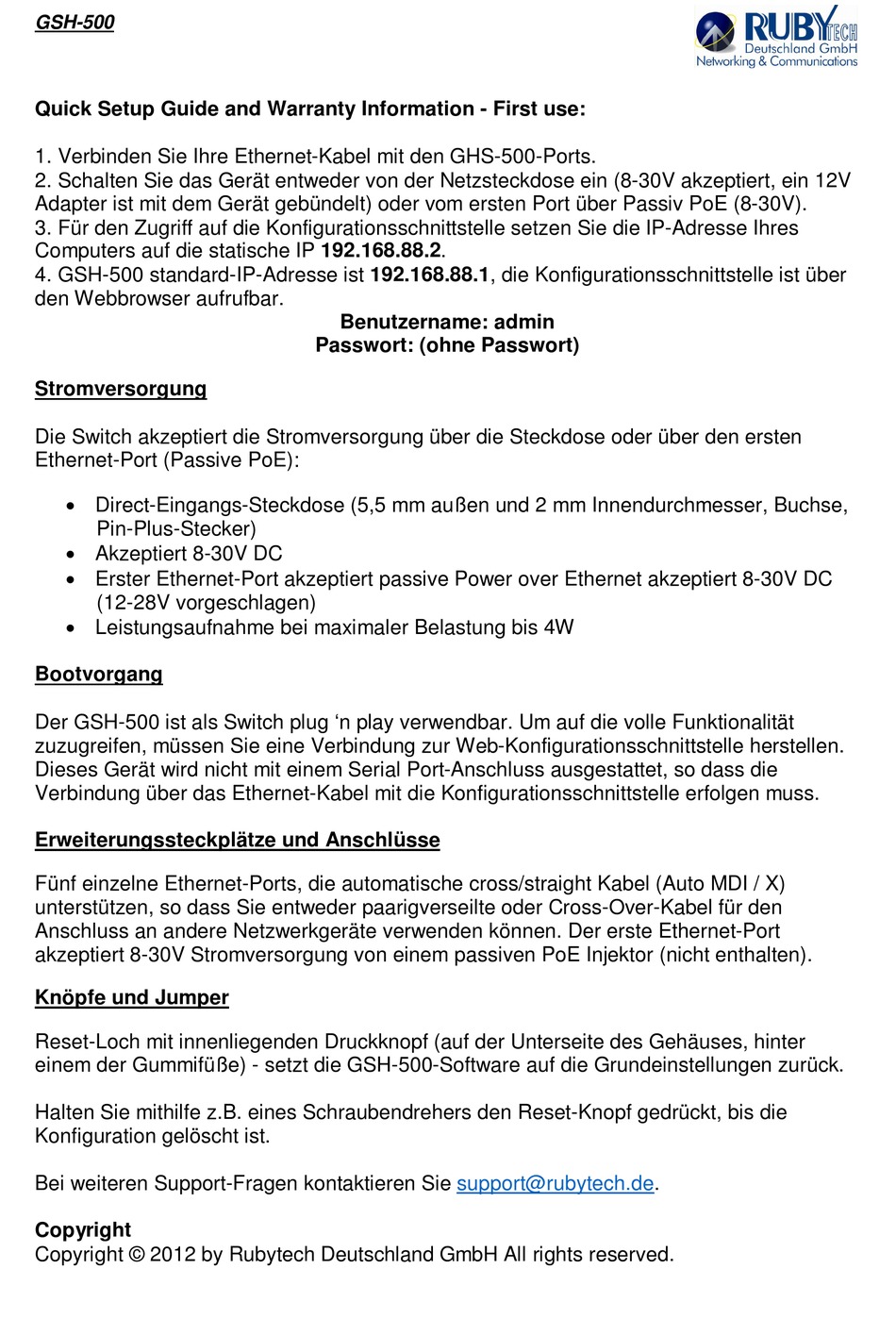

RubyTech GSH-500 Schnellinstallationsanleitung Seite 2
Gigabit switch 5-port mit sfp
(optional mit hutschienenmontage erhältlich)
GSH-500
Quick Setup Guide and Warranty Information - First use:
1. Verbinden Sie Ihre Ethernet-Kabel mit den GHS-500-Ports.
2. Schalten Sie das Gerät entweder von der Netzsteckdose ein (8-30V akzeptiert, ein 12V
Adapter ist mit dem Gerät gebündelt) oder vom ersten Port über Passiv PoE (8-30V).
3. Für den Zugriff auf die Konfigurationsschnittstelle setzen Sie die IP-Adresse Ihres
Computers auf die statische IP 192.168.88.2.
4. GSH-500 standard-IP-Adresse ist 192.168.88.1, die Konfigurationsschnittstelle ist über
den Webbrowser aufrufbar.
Stromversorgung
Die Switch akzeptiert die Stromversorgung über die Steckdose oder über den ersten
Ethernet-Port (Passive PoE):
Direct-Eingangs-Steckdose (5,5 mm außen und 2 mm Innendurchmesser, Buchse,
Pin-Plus-Stecker)
Akzeptiert 8-30V DC
Erster Ethernet-Port akzeptiert passive Power over Ethernet akzeptiert 8-30V DC
(12-28V vorgeschlagen)
Leistungsaufnahme bei maximaler Belastung bis 4W
Bootvorgang
Der GSH-500 ist als Switch plug 'n play verwendbar. Um auf die volle Funktionalität
zuzugreifen, müssen Sie eine Verbindung zur Web-Konfigurationsschnittstelle herstellen.
Dieses Gerät wird nicht mit einem Serial Port-Anschluss ausgestattet, so dass die
Verbindung über das Ethernet-Kabel mit die Konfigurationsschnittstelle erfolgen muss.
Erweiterungssteckplätze und Anschlüsse
Fünf einzelne Ethernet-Ports, die automatische cross/straight Kabel (Auto MDI / X)
unterstützen, so dass Sie entweder paarigverseilte oder Cross-Over-Kabel für den
Anschluss an andere Netzwerkgeräte verwenden können. Der erste Ethernet-Port
akzeptiert 8-30V Stromversorgung von einem passiven PoE Injektor (nicht enthalten).
Knöpfe und Jumper
Reset-Loch mit innenliegenden Druckknopf (auf der Unterseite des Gehäuses, hinter
einem der Gummifüße) - setzt die GSH-500-Software auf die Grundeinstellungen zurück.
Halten Sie mithilfe z.B. eines Schraubendrehers den Reset-Knopf gedrückt, bis die
Konfiguration gelöscht ist.
Bei weiteren Support-Fragen kontaktieren Sie support@rubytech.de.
Copyright
Copyright © 2012 by Rubytech Deutschland GmbH All rights reserved.
Benutzername: admin
Passwort: (ohne Passwort)
