Proteco RT37 Handbuch

RT37
Drahtlose Multifunktionstastatur
Allgemeines
Der RT37 ist frei von Verkabelung und damit können viele Funktionen ausgelöst werden darunter:
1) Ein-Ausschalten von Alarmsystemen
2) Ansteuern von Tür bzw. Toren Automatisierungen
3) Betätigung eines Hoflichts, Bewässerungsanlage des Gartens usw.
Der RT37 wir durch 2 Lithium Batterien mit Strom versorgt, welche eine annähernde Lebensdauer von 2 Jahre gewährleisten.
Technische Daten
Stromversorgung
Stromaufnahme
Betriebsfrequenz
Strahlungsleistung
Abmessungen
Gewicht
Betriebstemperatur
Betrieb
Die Tastatur verfügt über 12 Tasten, die unten genannt sind:
- Anzahl der Tasten von 0 bis 9
- Reset-Taste C
- Bestätigungs-Taste OK
a) Jeder Tastendruck wird mit einem Signalton von ca. ½ Sekunde Länge bestätigt.
b) Jeder Tastendruck wird durch eine LED von ca. 5 Sekunden Länge quittiert, somit kann kontrolliert werden, ob die Taste tatsächlich
gedrückt wurde. Bei jeden weiteren Tastendruck wird das LED-Licht von 5 Sekunden erneut aufgeladen.
c) Nach dem ersten Tastendruck hat man eine Zeitspanne von 10 Sekunden, um den Code einzugeben.
Ansonsten erlischt die LED und muss von neuem angefangen werden.
d) Beim Drücken der Taste C löscht sich das Verfahren aus.
e) Beim Drücken der Taste OK wird das Signal des zugehörigen Funkcodes gesendet.
Es müssen mindestens zwei Zifferntasten vor dem OK-Drücken eingetippt werden.
f)
Der Code kann maximal 5-stellig sein daher wird die Tastatur die nachträglich eingegebenen Zahlen ignorieren.
Programmierung
Random Codefunktion
Tippen Sie eine 4-stellige Nummer ein, deren letzte Zahl zwischen eins und vier eingeschlossen ist.
Danach drücken Sie die Bestätigungs-Taste, um das Funksignal zu übertragen.
Dip-Schalter (einsetzbar zusammen mit Handsender Dip-Schalter)
Geben Sie die nachkommende Folge ein 00000 OK 99999 OK
danach drücken Sie die Taste 4, um die Dip-Schalterfunktion einzustellen.
Folglich programmieren Sie die Tastatur wie folgt:
Tippen Sie eine Nummer von 1 bis 1023 (Code) ein gefolgt von einer anderen Nummer von 1 bis 4, welche mit dem Sendekanal übereinstimmt.
Infolgedessen drücken Sie OK, um das Funksignal zu übertragen. Bei einer ungültigen Eingabe werden 3 kurze Signaltone ausgegeben
aber kein Signal übertragen.

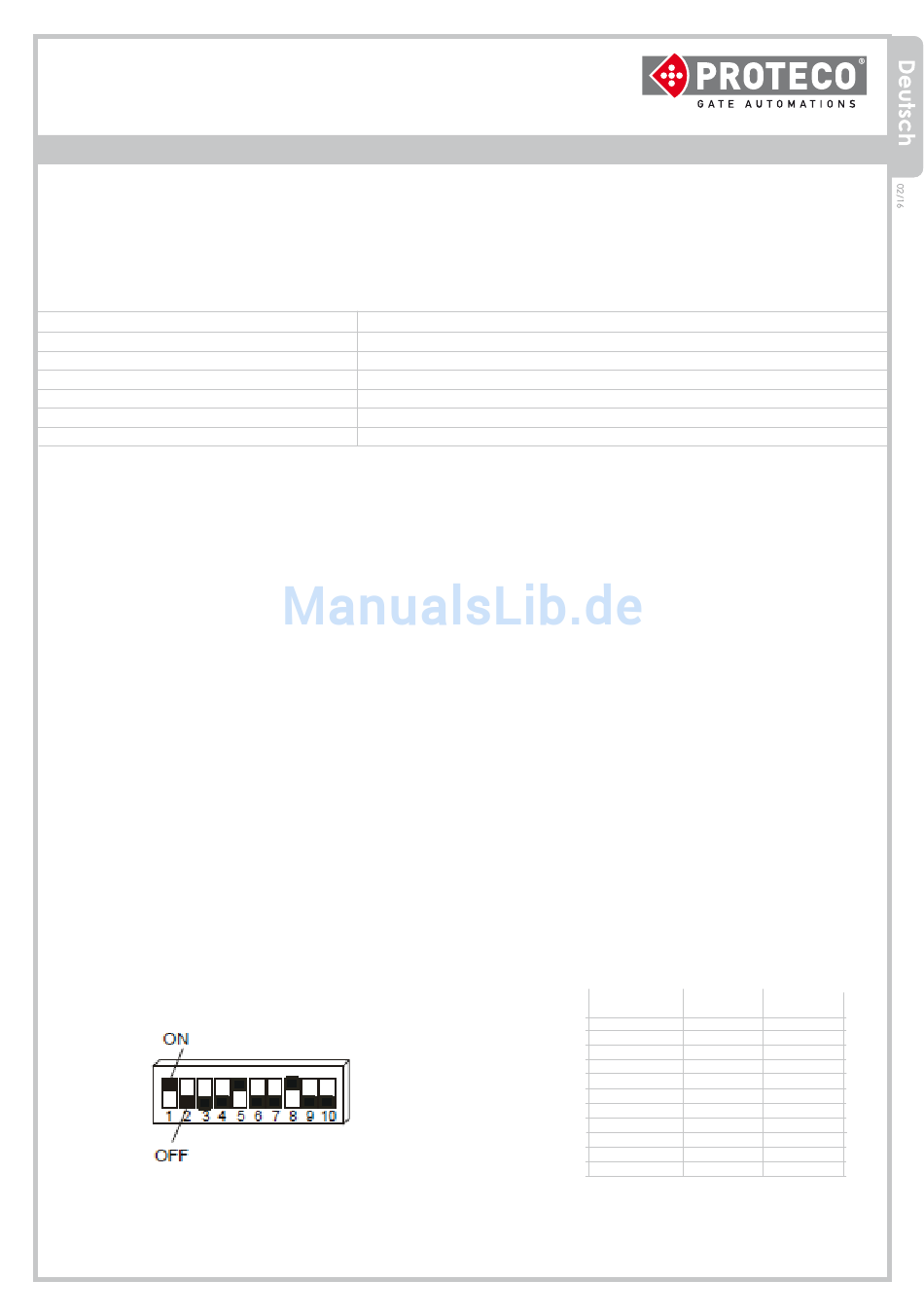

Um auf die Nummer für die Dip-Schalterfunktion zurückzugehen, reicht es aus die Quersumme für die Dip-Schalterfunktion, die in die ON
Stellung sind, einzugeben (siehe Abbildung).
Beispiel:
DIP-Schalter FERNBEDIENUNG
In dem oben abgebildeten Beispiel der Code ist 548 gefolgt von einer Nummer von 1 bis 4, welche die Taste der zugehörigen Funkbedie-
nung identifiziert.
CR2032 Lithium-Batterien
13 mA
433.92 MHz
0.1 mW
82 x 66 x 30 mm
80 gr
-10 / +55 °C
Position Wert Wert
dip-switch Zugeordnet Hinzugefügt
1 512 512
2 256
3 128
4 64
5 32 32
6 16
7 8
8 4 4
9 2
10 1
Gesamt 548
