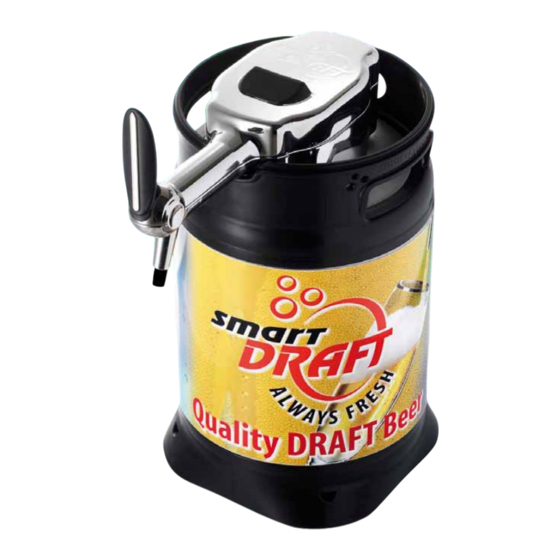

Micro Matic smartDRAFT Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für smartDRAFT:

Werbung

Montage / Demontage /
Service
smartDRAFT™
Micro Matic A/S • Holkebjergvej 48
DK-5250 Odense SV • Denmark
Tel.: +45 66 171122 • Fax: +45 66 171133
e-mail: mm@micro-matic.com • www.micro-matic.com

Werbung

loading

Inhaltszusammenfassung für Micro Matic smartDRAFT

  • Seite 1 Montage / Demontage / Service smartDRAFT™ Micro Matic A/S • Holkebjergvej 48 DK-5250 Odense SV • Denmark Tel.: +45 66 171122 • Fax: +45 66 171133 e-mail: mm@micro-matic.com • www.micro-matic.com...
  • Seite 2 Demontage smartDRAFT™ Fitting & Steigrohr Fig. 1 Vor der Demontage ist es zwingend erforderlich, dass der Bierraum des smartDRAFT™ Kegs druckfrei ist. Fig. 2 Um den Bierraum zu entgasen, platzieren Sie das Werkzeug Nr. 740-072 auf dem Fitting... Fig. 3 ...und drücken Sie ihn herunter bis das...
  • Seite 3 Fig. 4 Um den Sicherungsring zu entfernen, setzen Sie das Werkzeug Nr. 740-062 zwischen den Ring und die Muffe und brechen den Ring auf. Fig. 5 Entfernen Sie den Ring von der Muffe. Achtung: Der Sicherungsring muss bei jeder Entnahme des Fittings erneuert werden.
  • Seite 4 Fig. 7 Schließen Sie das Werkzeug um den Fitting... Fig. 8 ...und pressen Sie die Griffe zusammen. Drehen Sie das Werkzeug langsam, bis die Pins des Werkzeugs in die Eintiefungen des Fittings einrasten. Fig. 9 Drehen Sie dann das Werkzeug...
  • Seite 5 Fig. 10 ...bis das Fittinggehäuse komplett entfernt werden kann. Fig. 11 Entnehmen Sie das Steigrohr aus dem smartDRAFT™ Keg.
  • Seite 6 Service smartDRAFT™ Keg Fig. 12 Entfernen Sie die lose Platte und die große Feder (CO Ventilfeder) Achtung: Entfernen Sie nicht das CO -Ventil oben auf dem Rohr. Fig. 13 Falls das CO Ventil beschädigt sein sollte, schicken Sie bitte das komplette Steigrohr zur Überarbeitung an Micro...
  • Seite 7 Fig. 15 Untersuchen Sie alle Edelstahl-Teile auf mögliche Beschädigung. Ersetzen Sie jedesmal den Sprengring Nr. 100-598. Zur Montage des Sprengrings verwenden Sie Werkzeug Nr. 741-027. Fig. 16 Platzieren Sie Werkzeug nr. 741- 027 auf die Muffe, mit dem breiteren Durchmesser nach unten.
  • Seite 8 Fig. 18 ...bis er in die Position unterhalb des Werkzeugs einrastet. Fig. 19 Entfernen Sie das Werkzeug Nr. 741- 027 von der Muffe und prüfen Sie den korrekten Sitz des Sprengrings. Fig. 20 Setzen Sie die CO Ventilfeder und die lose Platte wieder auf das Steigrohr.
  • Seite 9 Fig. 21 Montieren Sie den neuen Sicherungsring, indem Sie ihn vorsichtig auf das Fittinggehäuse drücken. Fig. 22 Stellen Sie sicher, dass der Sicherungsring korrekt aufgesetzt wurde.
  • Seite 10: Montage

    Montage Fig. 23 Setzen Sie das Steigrohr in das smartDRAFT™ Keg ein. Fig. 24 Verwenden Sie Werkzeug Nr. 740-072 für die Montage des Fittinggehäuses... Fig. 25 ...indem Sie das Werkzeug auf den Fitting setzen und gleichzeitig das Werkzeug auf das Keg aufsetzen (siehe...
  • Seite 11 Fig. 26 Drücken Sie das Werkzeug herunter und halten Sie diesen Druck, während Sie gleichzeitig den Fitting im Uhrzeigersinn bis zum Anschlag drehen. Nehmen Sie das Werkzeug herunter. Fig. 27 Platzieren Sie Werkzeug Nr. 740-928 auf dem Flansch des Fittings.
  • Seite 12 Fig. 29 Fitting und Steigrohr wurden nun ordnungsgemäß gewartet und montiert. Es wird empfohlen das smartDRAFT™ Keg unter Druck zu testen, bevor es wieder eingesetzt wird. Hierzu wird ein niedriger Drucktest mit 12 psi (0,8 bar) empfohlen.
