Inhaltszusammenfassung für Caretec Tape King
- Seite 1 BEDIENUNGSANLEITUNG ________________________________________________________________________________________ Tape King Rollmaßband mit Sprachausgabe, Winkelmesser und Wasserwaage...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einführung 2. Gerätebeschreibung 3. Stromversorgung 4. Funktionen des Tape King 4.1 Messen 4.2 Messen mit / ohne Gehäuse 4.3 Metrische und britische Masseinheit 4.4 Differenzmessung - Aktuellen Wert festhalten 4.5 Speicher und Speicherfunktionen 4.6 Winkelmesser-Funktion und Wasserwaage 4.7 Kalibrierung Wasserwaage / Winkelmesser 4.8 Letzte zehn Messungen anzeigen... -
Seite 3: Einführung

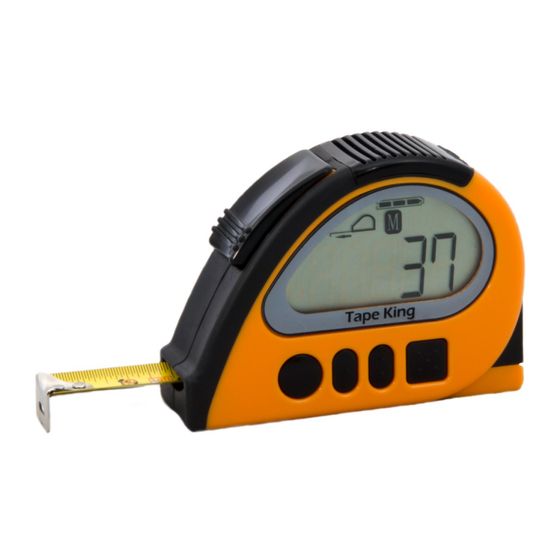

1. EINFÜHRUNG Das Tape King ist ein schlankes, schlaues fünf Meter langes Rollmaßband mit millimetergenauer Messung, Winkelmesser und Wasserwaage. Achtung: Das Tape King darf nicht in Betrieb genommen werden, bevor Sie sich mit der Bedienungsanleitung vertraut gemacht haben! Bewahren Sie die Anleitung für späteres Nachlesen auf und geben Sie diese –... -
Seite 4: Gerätevorderseite
F….Batterieladestatus (blinkt bei Erreichen des kritischen Ladestatus) G….Differenzmessung (zeigt an, dass ein Wert für eine Differenzmessung festgehalten wurde) Halten Sie das Tape King so, dass sich der abgeschrägte Oberteil links befindet, und der Gürtelclip von Ihnen weg zeigt. Gerätevorderseite An der Vorderseite befindet sich im oberen Teil das LCD-Display und darunter vier Tasten. -
Seite 5: Geräterückseite
Im Anschluss fühlen Sie oben den geriffelten Lautsprecher, der der Sprachausgabe dient. An den Lautsprecher anschließend, auf der rechten Seite, fühlen Sie die Verschlussklappe des Batteriefaches. Am oberen Ende dieser Verschlussklappe spüren Sie den Schnappverschluss der Verschlussklappe. Zum aufklappen des Batteriefaches drücken Sie den Schnappverschluss nach unten und ziehen die Verschlussklappe nach rechts. -
Seite 6: Funktionen Des Tape King
Sie es durch Druck auf die Bandeinzugstaste ein. Eventuell müssen Sie das Band vorher einige Zentimeter herausziehen. Sobald das Tape King betriebsbereit ist, können Sie nun wie folgt Messungen durchführen: tippen Sie auf die Taste-1 (EIN/AUS) und Sie hören die Ansage '0 Millimeter'. -
Seite 7: Metrische Und Angloamerikanische Masseinheit
Druck auf die Taste-2 (PLUS) und Taste-3 (MINUS). 4.4 DIFFERENZMESSUNG - AKTUELLEN WERT FESTHALTEN Mit dem Tape King können Sie, zusätzlich zur normalen Speicherfunktion (siehe Kapitel "Speicher und Speicherfunktionen" im Anschluss) einen einzelnen, momentanen Messwert festhalten, um eine Differenzmessung durchzuführen. -
Seite 8: Speicher Und Speicherfunktionen
Sie einen einzelnen (nicht zu addierenden) Wert speichern wollen. 4.6 WINKELMESSER-FUNKTION UND WASSERWAAGE Mit dem Tape King können auch die Funktionen einer „Wasserwaage“ und eines „Winkelmessers“ ausgeführt werden. Um in den Modus "Wasserwaage" und "Winkelmesser" zu wechseln, drücken Sie lange auf die Taste-4 (MENU) oder steuern Sie diese Funktion über das Menu an... -
Seite 9: Kalibrierung Wasserwaage / Winkelmesser
Unterlage um die eigene Achse um 180° und drücken Sie wieder Taste-1 (EIN/AUS). Jetzt hören Sie die Ansage: "Kalibrierung beendet". Damit haben Sie das Tape King auf die Wasserwaage bzw. den Winkelmesser kalibriert. 4.8 LETZTE ZEHN MESSUNGEN ANZEIGEN Über den MENU-Punkt 6 können Sie die letzten zehn Messergebnisse noch einmal ausgeben. -
Seite 10: Batteriestatus Abfragen
Um die Ergebnisse auszugeben, drücken Sie die Taste-2 (PLUS) um vorwärts- oder die Taste-3 (MINUS) um rückwärts zu blättern. Sie hören dann z.B. "M2 20mm, M1 160 mm, letzte 17mm". Sind keine Werte gespeichert, hören Sie einen Fehlerton. Achtung: Nach dem Abschalten des Gerätes, gehen diese Speicherinhalte verloren. -
Seite 11: Tastenfunktionsbeschreibung
6. TASTENFUNKTIONSBESCHREIBUNG Druck Funktion Tasten (kurz/lang) Kurzer Druck Messwerte ansagen Taste 1: EIN/AUS (linke runde Taste) Langer Druck Einschalten / Ausschalten Messergebnis zum Speicher Kurzer Druck Taste 2: PLUS hinzufügen (linke ovale Taste; markiert mit einem Punkt) Langer Druck Speicherinhalt abfragen Aktuellen Messwert Kurzer Druck Taste 3: MINUS... -
Seite 12: Sicherheitshinweise
8. SICHERHEITSHINWEISE Das Tape King ist nur für den privaten Gebrauch in Innenräumen vorgesehen. Sorgen Sie dafür, dass keine Nässe in das Gerät eindringt. Benützen Sie das Tape King nur im unbeschädigten Zustand. Das Tape King darf nicht in extremen Temperaturbereichen benutzt werden. -
Seite 13: Technische Daten
Lagertemperatur -10 bis +50° Celsius Funktionsbereich: 0° bis +40° Celsius Lieferumfang: Tape King, Batterien, Tasche, Bedienungsanleitung 12. GARANTIE UND SERVICE Wir geben ab Rechnungsdatum: 24 Monate Garantie auf das Gerät, 12 Monate auf Zubehör (wie z.B. Netzteile, Kopfhörer, etc.). 6 Monate auf Verschleißteile (wie z.B. Akkus, Gehäusedeckel, etc.). -
Seite 14: Gesetzliche Hinweispflicht Zur Entsorgung
Das Gerät wird im Garantiefall vom Hersteller kostenlos repariert, wenn nötig durch ein Neues ersetzt. Bei unsachgemäßer Behandlung, wie Eintauchen in Flüssigkeiten, Fallenlassen oder bei Eingriffen in das Gerät, verfällt der Garantieanspruch. Bei Beanstandungen und Reparaturen setzen Sie sich bitte mit dem Hersteller oder mit jener Stelle in Verbindung, die Ihnen das Gerät verkauft hat. -
Seite 15: Verwendete Symbole
Herstellerinformation 15. HERSTELLER Dieses Gerät wurde hergestellt von: CareTec International GmbH Stubenbastei 1 A 1010 Wien Österreich Telefon: (+43 1) 513 80 81 0 Fax: (+43 1) 513 80 81 9 Email: office@caretec.at Web: www.caretec.at Tape King DE V1.7 10/2015...
