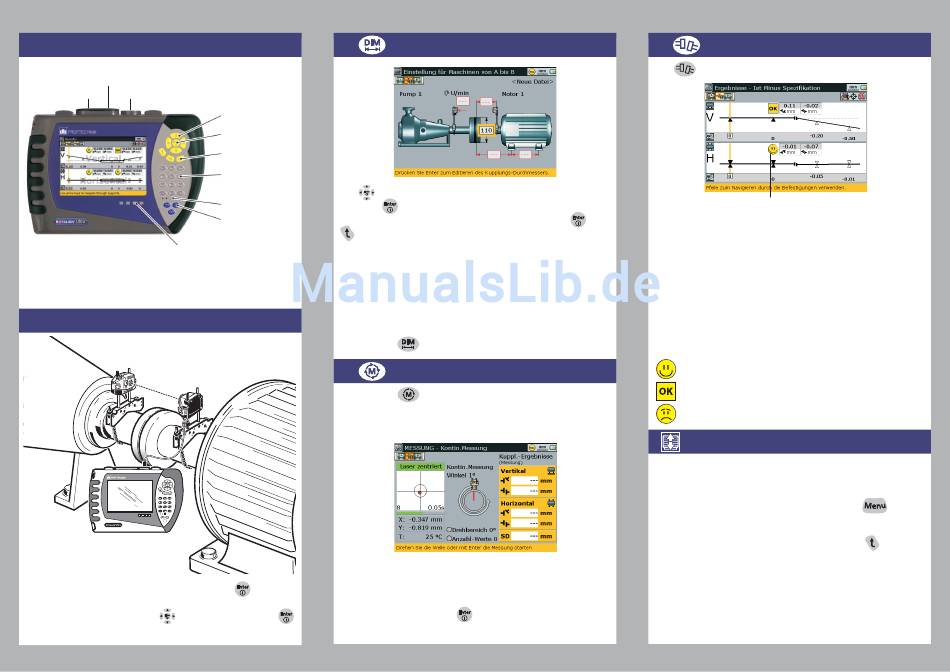

dB ROTALIGN Ultra Kurzanleitung Seite 2

1. Tastatur, LEDs und Anschlüsse
Buchse Ladegerät
USB
Anschluss Buchse Empfänger
Ausrichtzustand-LEDs
Alle Bedientasten sind hintergrundbeleuchtet.
2. Messaufbau & Einschalten
Laser
Stationäre Empfänger
Maschine
ROTALIGN ® Ultra
Computer
Schalten Sie das Gerät durch Drücken von
Programm-Manager erscheint und Sie können die Anwen-
dung Wellenausrichten mit anwählen und mit
starten.
3. Eingabe der Abmessungen
Navigationstasten
Ein-/Aus-/
Eingabe-Taste
Zurück-/Lösch-/
Menü-Tasten
Dateneingabe-
Tasten
Mit können die Eingabefelder angewählt werden. Drük-
Batteriezustand-
ken Sie
LEDs
Abmessungen ein. Bestätigen Sie die Eingaben mit
Funktionstasten
und Sie springen automatisch zum nächsten Eingabefeld.
Erforderliche Abmessungen:
• Kupplungsdurchmesser
• Abstand Kupplungsmitte - Empfänger
• Aggregat-Drehzahl
• Abstand Kupplungsmitte - vorderer Fuß, rechte Seite
• Abstand der Fußpaare (rechte Maschine)
Der Bildschirm für die Abmessungen kann immer durch
Drücken der
Zu bewegende
Maschine
4. Messen
Drücken Sie
Sie die Schutzkappe vom Laser und schalten ihn ein. Zentrie-
ren Sie den Laserstrahl auf der Empfänger-Schutzkappe durch
vertikales und horizontales Verschieben des Empfängers.
Nehmen Sie die Empfänger-Schutzkappe ab und zentrieren
Sie den Laserpunkt mittels der beiden Rändelschrauben, bis
ein. Der die blaue LED im ROTALIGN Ultra leuchtet. Der kontinuierli-
che Standard-Messmodus wird automatisch durch Drehen
der Wellen gestartet. Mit
die Kupplungsergebnisse werden sofort angezeigt.
oder geben Sie direkt Zahlenwerte für die
Taste geöffnet werden.
, um eine Messung zu starten. Entfernen
stoppen Sie die Messung und
5. Ergebnisse
Mit wechseln Sie zur Ansicht der Ausrichtergebnisse
Vertikale
Kupplungs-
ergebnisse
Horizontale
Kupplungs-
ergebnisse
Toleranzsymbol für
Ausrichtqualität
oder
Kupplungsergebnisse
Klaffungswerte angezeigt. Wenn die linke Maschine stationär
ist, werden Klaffungen positiv bewertet, die sich nach oben
oder vom Betrachter weg öffnen. Die Ergebnisse zeigen die
Fußposition in Bezug auf die Drehachse der stationären
Maschine. Positive Werte: Rechte Maschine liegt zu hoch
bzw. steht seitlich vom Betrachter zu weit weg. Negative
Werte: Rechte Maschine liegt zu tief bzw. steht seitlich dem
Betrachter zu nahe. Die Qualität des Ausrichtzustandes wird
sowohl durch das Toleranzsymbol, als auch durch die entspre-
chende LED angezeigt.
Blaue LED leuchtet - Werte innerhalb exzellenter Tole-
ranzen
Grüne LED leuchtet - Werte innerhalb akzeptabler Tole-
ranzen
Rote LED leuchtet - Werte außerhalb der Toleranzen
Bewegen
„Bewegen" zeigt horizontale und vertikale Veränderungen
gleichzeitig an. Laser und Empfänger stehen dabei in beliebi-
ger Position.
Vom Ergebnisbildschirm aus können Sie über
gen" starten. Ist der Laser zentriert, startet der Bewege-
modus automatisch. Falls nicht, justieren Sie ihn über die XY
Ansicht in den Kreis und drücken anschließend
Lösen Sie die Fußschrauben und bewegen Sie die Maschine
gemäß den vertikalen und horizontalen Ausrichtwerten, die
in Echtzeit auf dem Display angezeigt werden. Ziehen Sie die
Fußschrauben an und überprüfen Sie die Ausrichtung, indem
Sie eine weitere Messung durchführen. Die Ausrichtarbeit ist
erledigt, wenn sich die Kupplungswerte innerhalb der Tole-
ranzen befinden.
Vertikale
Fuß-
positionen
Horizontale
Fuß-
positionen
werden als Versatz- und
„Bewe-
.
