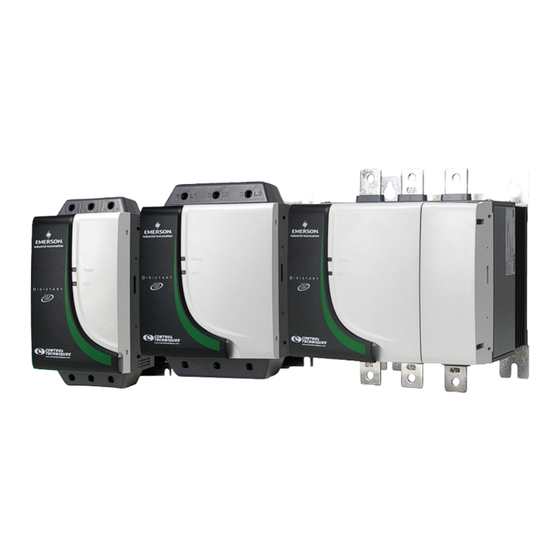

Control Techniques Emerson Digistart IS Betriebsanleitung
Modbus/digistart-serie
Inhaltszusammenfassung für Control Techniques Emerson Digistart IS
- Seite 1 User Guide Guide d’utilisation Betriebsanleitung Guida dell'utente Guía del usuario Modbus Digistart 0477-0009-01 www.controltechniques.com...
- Seite 32 Guide de mise en service (Module Modbus) www.controltechniques.com Indice: 1...
- Seite 33 Alle Rechte vorbehalten. Diese Anleitung oder Teile davon dürfen ohne schriftliche Genehmigung des Herausgebers in keiner Form auf elektronische oder mechanische Weise, einschließlich Fotokopieren, Aufzeichnen oder anhand eines Systems für Speicherung und Abfrage von Daten, vervielfältigt oder sonst wie weitergegeben werden. Copyright © October 2009 Control Techniques Ltd Ausgabe 1 Product Version: 4...
- Seite 34 Inhalt Einführung ............................... 35 Installation ............................... 35 Anschließen und Konfigurieren von Modbus-Modul ................... 36 Einstellungen ..................................36 Anschluss .................................... 36 Netzwerkstatus LED ................................37 Master-Konfiguration ............................37 Modbus-Funktionen ............................37 Modbus-Register.................................. 38 Abschaltungscodes ................................39 Beispiele ....................................40 Modbus-Fehlercodes ................................40 AP ASCII-Protokoll ............................
-
Seite 35: Einführung
Einführung Die Softstarter von Control Techniques können über ein serielles RS485-Kommunikationsnetzwerk mit Hilfe der Modbus RTU- und AP ASCII-Protokolle gesteuert und überwacht werden. Für Benutzer, die eine einfache Ansteuerung der Softstarter Digistart CS und Digistart IS mit Hilfe von Modbus RTU oder AP ASCII benötigen, wird in den folgenden Anweisungen die Installation und der Betrieb des Modbus-Moduls beschrieben. -
Seite 36: Anschließen Und Konfigurieren Von Modbus-Modul
Anschließen und Konfigurieren von Modbus-Modul Einstellungen Die Parameter für die Netzwerk-Kommunikation müssen am Modbus-Modul eingestellt werden. Die DIP-Schaltereinstellungen werden beim Einschalten des Modbus-Moduls über den Softstarter wirksam. Abbildung 3-1 Einstellschalter ASCII Protokoll Beispiel: Adresse = 24 Adresse 4800 9600 19200 38400 Baud-Rate No Parity... -
Seite 37: Netzwerkstatus Led
Netzwerkstatus LED Die Netzwerkstatus-LED (1) gibt den Status der Kommunikationsverbindung zwischen Modul und Netzwerk an. Abbildung 3-3 Feedback-LEDs Keine Verbindung oder Softstarter hat keine Netzspannung Kommunikation aktiv Blinken Kommunikation inaktiv Falls die Kommunikation inaktiv ist, kann der Softstarter abschalten, wenn die Timeout-Funktion der Kommunikation am HINWEIS Modul aktiviert ist. -
Seite 38: Modbus-Register
Modbus-Register Tabelle 5-1 Modbus-Register Register Beschreibung Digistart CS Digistart IS Fern- adresse Bedienfeld 40002 Einzelner 1 = Start Befehl Schreibvorgang 2 = Stopp 3 = Reset 4 = Schnellstopp (Freilaufstopp) 5 = Erzwungene Kommunikationsabschaltung 6 = Start mit Parametersatz 1 7 = Start mit Parametersatz 2 40003 Mehrfacher... -
Seite 39: Abschaltungscodes
Abschaltungscodes Tabelle 5-2 Meldungen bei Abschaltungen Fehler Fehlerbezeichnung Digistart CS Digistart IS code Max. zulässige Hochlaufzeit Motorüberlastung (Thermomodell) Motor-Thermistor Strom Unsymmetrie Frequenz Phasenfolge Momentaner Überstrom Hochspannungskreis Unterstrom Kühlkörper-Übertemperatur Motoranschluss Eingang A Abschaltung Nennstrom zu hoch (Nennstrom außerhalb des Bereichs) Nicht unterstützte Option (Funktion im Innendreieck nicht verfügbar) Starterkommunikation (zwischen Softstarter und Modul) Netzwerkkommunikation (zwischen Modul und Netzwerk) Interner Fehler... -
Seite 40: Beispiele
Beispiele Befehl: Start Meldung Starter- adresse Funktionscode Register- adresse Daten 40002 CRC1, CRC2 40002 CRC1, CRC2 Starterstatus: In Betrieb Meldung Starter- adresse Funktionscode Register- adresse Daten 40003 CRC1, CRC2 xxxx0011 CRC1, CRC2 Fehlercode Motorüberlastung Meldung Starter- adresse Funktionscode Register- adresse Daten 40004 CRC1, CRC2... -
Seite 41: Ap Ascii-Protokoll
AP ASCII-Protokoll Im Folgenden werden die Meldungsfragmente angezeigt, die für die Kommunikation mit der Modbus-Moduls als AP ASCII-Slave-Gerät verwendet werden. Die Meldungsfragmente werden wie in den folgenden Abschnitten beschrieben zu vollständigen Meldungen zusammengesetzt. Die Daten müssen in folgendem Format gesendet werden: 8-Bit ASCII, keine Parität, ein Stopp-Bit. HINWEIS Tabelle 6-1 AP ASCII-Meldungsfragmente Meldungsfragmenttyp... -
Seite 42: Status Abfrage
Status Abfrage Der Softstarter-Status kann mit folgendem Format abgefragt werden: Abbildung 6-2 Format für Statusabfrage Adresse senden Abfrage senden Status erhalten mögliche Fehlermeldungen: (Ungültige Redundanz-Prüfung; LRC) Master Softstarter Senden ASCII Status erhalten (ssss) Fehlercode Siehe Tabelle der Fehlercodes. Starterstatus Beschreibung 0 bis 3 1 = Bereit 2 = Starten... -
Seite 43: Berechnen Der Prüfsumme (Lrc)
Berechnen der Prüfsumme (LRC) Jeder vom und an den Starter gesendete Befehl enthält eine Prüfsumme. Es wird der Longitudinal Redundancy Check (LRC oder auch Längsparitätsprüfung) in ASCII Hex verwendet. Dabei handelt es sich um eine 8-Bit-Binärzahl, die als zwei hexadezimale ASCII-Zeichen dargestellt und übertragen wird. -
Seite 44: Modbus-Ansteuerung Durch Fern-Bedienfeld
Modbus-Ansteuerung durch Fern-Bedienfeld Für die Ansteuerung eines Softstarters mittels Fern-Bedienfeld über ein serielles RS485 Kommunikationsnetzwerk schließen Sie die Fern-Bedienfeld anhand der in den folgenden Abschnitten beschriebenen Vorgehensweise an. Erdung und Abschirmung Es wird eine Twisted-Pair-Datenleitung mit Abschirmung empfohlen. Die Kabelabschirmung sollte an beiden Enden an der jeweiligen Gerätemasse (GND) und an einem Punkt an den Erdungs-Schutzleiter der Anlage angeschlossen werden. -
Seite 45: Verwendung Der Fernbedienung Mit Digistart Cs
Verwendung der Fernbedienung mit Digistart CS Abbildung 7-2 Anschlüsse am Modbus-Modul + GND - + GND - - GND + - GND + ~/+ ~/- Digistart CS Fern-Bedienfeld Modbus-Modul – Serieller Anschluss RS485 B10, B11 - 4 bis 20 mA Analogausgang B1, B2, B3 - Starteranschluss RS485 B6, B7, B8 - Netzwerkanschluss RS485 1, 2 - Stromversorgung (18 bis 30 Vac/Vdc) -
Seite 46: Programmable Parameters
7.6.2 Programmable Parameters Die Fernbedienung bietet die folgenden programmierbaren Parameter an: Tabelle 7-1 Programmierbare Parameter Parameter Beschreibung Standard Einstellungsbereich nummer einstellung RS485-Netzwerk 2 = 2400 Baud Baud-Rate (9600 Baud) 3 = 4800 Baud 4 = 9600 Baud 5 = 19200 Baud 6 = 38400 Baud RS485-Netzwerk 1 bis 99... -
Seite 47: Technische Daten
Technische Daten Gehäuse Abmessungen ......................... 35 mm (B) x 157 mm (H) x 90 mm (T) Gewicht ....................................250 g Schutzart ....................................IP20 Montage Federklammern aus Kunststoff (x 2) Anschlüsse Softstarteranschluss ............................6-Pin-Steckverbinder Netzwerk ................ 5-Pin-Stecker und nicht einsteckbarer Buchsensteckverbinder (mitgeliefert) maximaler Kabeldurchmesser ............................... - Seite 48 Modbus-Modul - Betriebsanleitung www.controltechniques.com Ausgabe 1...
