Ozroll e-PORT Montageanleitung

E - P O R T
M O N T A G E -
A N L E I T U N G
OZRoll Pty Ltd
174 Cavan Road
DRY CREEK SA 5094
AUSTRALIA
E-mail: info@ozroll.de
internet: www.ozroll.de
Das OZRoll Logo ist ein eingetragenes
Warenzeichen von OZRoll Pty Ltd.
Copyright © 2008. OZRoll Pty Ltd. Alle
Rechte vorbehalten.
Jegliche Reproduktion dieser Publikation, Speicherung
in Datenverarbeitungssystemen, Übertragung auf
elektronischem oder mechanischem Wege, durch
Fotokopien, Tonaufnahmen oder auf sonstige Art
bedarf der vorherigen schriftlichen Genehmigung der
OZRoll Pty Ltd.
Im Zuge der-fortschreitenden Forschung & Entwicklung
können in diese Informationen ohne Vorankündigung
Änderungen eingearbeitet werden, Technische
Änderungen bleiben vorbehalten.
E-Port BEDIENUNGSANLEITUNG
Version 01 - OCT 2009.
ART.-NR: 15.920.083 [ DEUTSCH ]
.
TECHNISCHE
DATEN

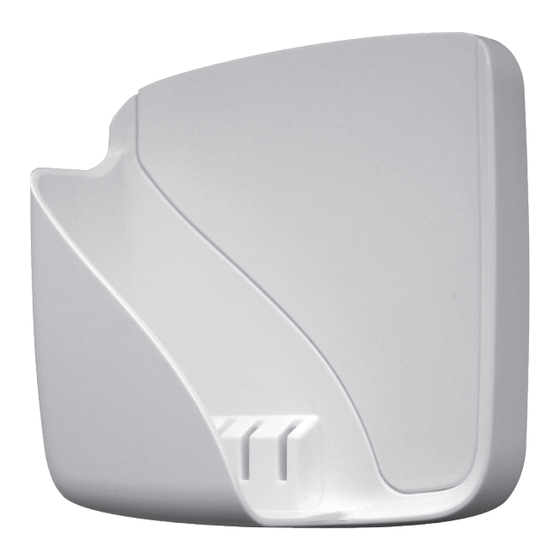

E-Port Wandhalterung
Maße:
Höhe: 83 mm
Breite: 83 mm
Tiefe: 36 mm
Gewicht: 40 gr
1. EINFÜHRUNG
Positionieren Sie die Wandhalterung an der
gewünschten Stelle (normalerweise ca. 1300 mm
oberhalb des Fertig-Fußbodens auf der Seite, auf
welcher auch der Motor im Rollladen montiert ist.
Dabei ist es nützlich, wenn sich in der Nähe eine
Steckdose befindet, an welcher das Steuergerät
aufgeladen werden kann. Wenn ein Ladegerät direkt
an die Wandhalterung angeschlossen werden soll,
lassen Sie bitte unterhalb der Wandhalterung einen
Freiraum von mindestens 35 mm.
Jede Wandhalterung kann mit einem separaten
Steuergerät ausgestattet werden. Es ist auch möglich,
mehrere Wandhalterungen mit einem einzigen
Steuergerät nacheinander zu bedienen.
2. MONTAGE
Fahren Sie mit einem breiten, flachen
Schraubendreher in den Schlitz an der Oberseite der
Wandhalterung und trennen Sie die Abdeckung von
der Wandhalterung. Nunmehr sind die Löcher für die
Befestigungsschrauben sichtbar.
Die Montagemethode für die Wandhalterung hängt
von der Beschaffenheit der Wand ab.
Normales Mauerwerk und Holz
Benutzen Sie die umseitige Bohrschablone und
markieren Sie die zentrale Bohrung sowie die
Befestigungsbohrungen. An der Markierung für die
zentrale Bohrung sollte idealerweise das Motorkabel
zugeleitet werden. Es ist hilfreich, diese Bohrung hier
auf ca. 16-20 mm aufzuweiten, um die Durchführung
des Kabels zu erleichtern.
Leichtbauwände (Gipskarton)
Für Leichtbauwände wird der Einsatz des Montagesets
15.592.000 empfohlen.
3. VERDRAHTUNG
Montage links
Die Montageseite der Wandhalterung wird von
innen aus gesehen angegeben. Bei linksaufrollen-
den Rollläden (Rollladen wickelt nach außen auf,
z.B. Vorsatzrollläden) verbinden Sie bitte das
SCHWARZE Motorkabel mit dem Kontakt M1 auf
der Rückseite der Wandhalterung und das ROTE
Motorkabel mit dem Kontakt M2. Bei
rechtsaufrollenden Rollläden (Rollladen wickelt
nach innen auf, z.B. Sturzkästen, Aufsatzrollläden)
verfahren Sie bitte umgekehrt.
Anschluss- Anschluss-
klemme M1
klemme M2
Montage rechts
Die Montageseite der Wandhalterung wird von
innen aus gesehen angegeben. Bei
linksaufrollenden Rollläden (Rollladen wickelt nach
außen auf, z.B. Vorsatzrollläden) verbinden Sie
bitte das ROTE Motorkabel mit dem Kontakt M1 auf
der Rückseite der Wandhalterung und das
SCHWARZE Motorkabel mit dem Kontakt M2. Bei
rechtsaufrollenden Rollläden (Rollladen wickelt
nach innen auf, z.B. Sturzkästen, Aufsatzrollläden)
verfahren Sie bitte umgekehrt.
Fertigstellung der Montage
Wenn die Wandhalterung fertig verdrahtet ist (es
wird zunächst ein Probelauf empfohlen, um die
korrekte Laufrichtung zu prüfen), kann sie an der
Wand befestigt werden. Benutzen Sie hierzu dem
Untergrund entsprechend geeignetes
Befestigungsmaterial. Die fachlich richtige Auswahl
des zu verwendeten Montagematerials obliegt im
Einzelfall dem Monteur!
Hinweis: Bitte auf einen dauerhaft festen Sitz der
Wandhalterung an der Wand!
Bringen Sie danach die Abdeckblende wieder an,
indem sie diese zunächst unten einsetzen und
dann oben durch Druck einrasten lassen.
