Inhaltszusammenfassung für KOMPERDELL E-CADDY CARBON

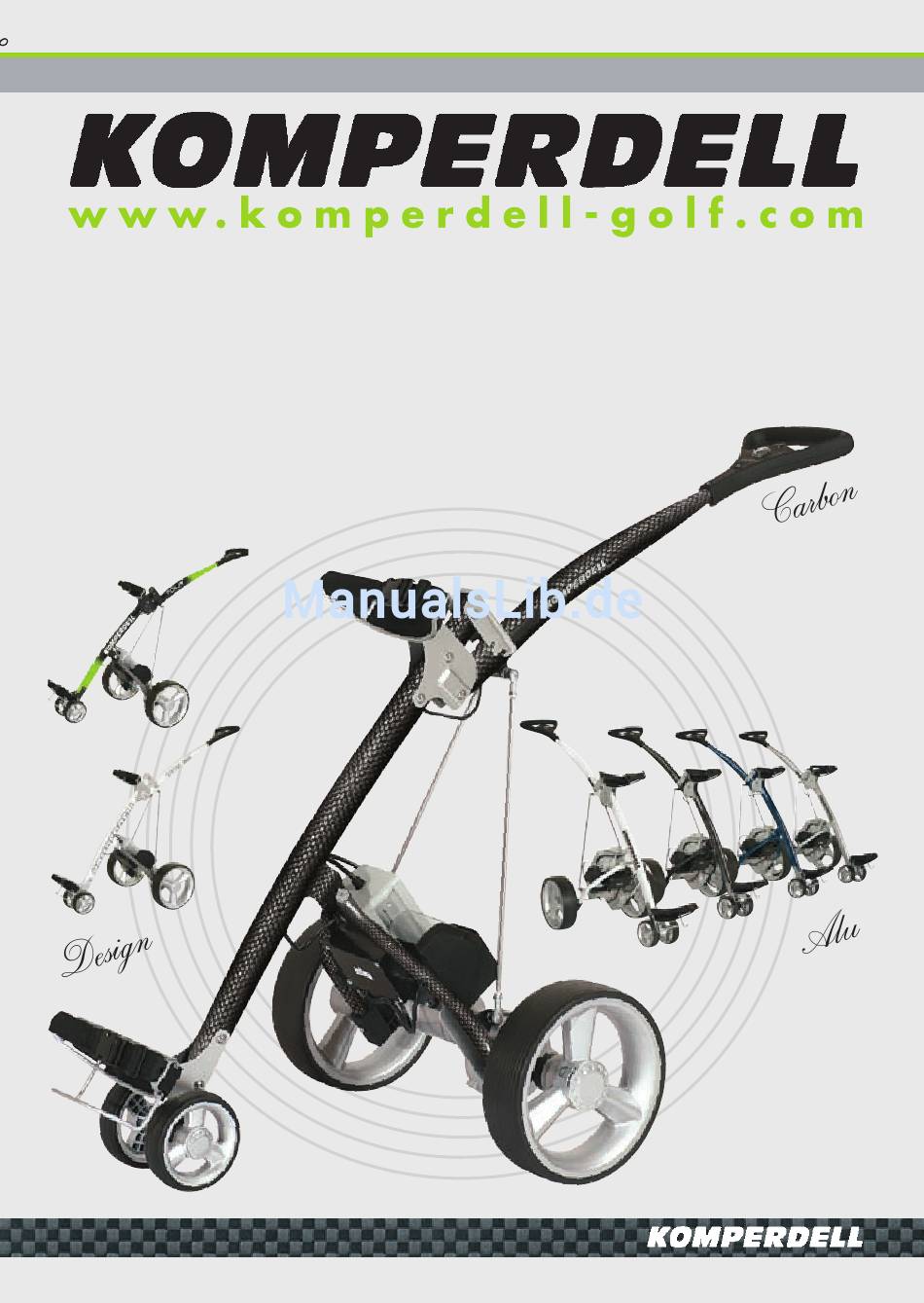

- Seite 1 Technik in Vollendung neue Form, neue Technologie, neues Konzept E-CADDY TOUR & CARBON 2-teilig...
- Seite 2 Lieber KOMPERDELL Kunde, wir g ratulieren Ihnen zur Wahl dieses hochwer tigen neuen KOMPERDELL E-Caddies. Sie haben sich beim Kauf dieses Caddies für ein technisch anspruchsvolles Markenprodukt entschieden und werden schon bald den unvergleichlichen Komfort und die hochwertige technische Ausstattung zu schätzen wissen.
- Seite 3 Technische Informationen E- Caddy ALU - KOMPERDELL konnte beim E-Caddy Tour einen neuen Weg der Serviceleistungen einschlagen. Wir haben diese tollen Leistungen in Plattformfunktion aufgebaut: SERVICELEISTUNGEN: - einheitliche Schraubverbindungen - jedes Ersatztteil einfach und umgehend, mit wenigen Handgriffen austauschbar - Bauteile mittels einheitlichen Schraubverbindungen einfach auswechselbar - schwierige Reparaturen werden direkt im Werk Mondsee mittels 72 h Service durchgeführt...
-
Seite 4: Sicherheitsinformationen
Sicherheits-Informationen ATTENTION Vor Gebrauch alle Sicherheitsangaben lesen! Beachten Sie bitte folgende grundlegende Vorsichtsmaßnahmen: ALLGEMEIN: Kinder dürfen diesen Wagen nur unter Aufsicht von Erwachsenen verwenden. Dieser motorbetriebene Wagen ist ausschließlich zur Beförderung von Golfbags gedacht. Jede andere Verwendung kann Verletzungen oder Beschädigungen des Wagens verursachen. - Seite 5 Ersatzteile des E- Caddies - PACKLISTE 1. Wagen zusammengelegt 2. zwei Räder 3. Batterie 4. Ladegerät...
-
Seite 6: Beschreibung Der Teile
- Beschreibung der Teile Das Bild unten zeigt den Wagen funktionsbereit. Hauptschalter Rahmenunterteil Handgriff Radrahmen ON-/OFF- Schnellschalter Motor LED Batterie Zustandsüberwachung Getriebe Geschwindigkeits-Regulierer Batterie Aluminium Rahmenoberteil Batteriehalterung Verschlussbügel Antriebsräder Oberer Baghalter Unterer Baghalter Gelenksverbindung Frontrad Stahlverstrebungen Scheibenbremsen (optional) 13 + 14... - Seite 7 Anweisungen für die Inbetriebnahme - Gehen Sie nach folgenden Schritten vor: SCHRITT 1: BEFESTIGEN DER HINTERRÄDER Legen Sie den Wagen mit der Vorderseite nach unten auf den Boden. (BILD 1) Nehmen Sie das Rad und stecken Sie es in die Radhalterung (BILD 2). Drücken Sie den Radverschluss (BILD 3) auf der Außenseite des Rades bis das Rad in die Achse einrastet.
- Seite 8 - Anweisungen für die Inbetriebnahme Gehen Sie nach folgenden Schritten vor: SCHRITT 3: FIXIEREN SIE DEN CADDY Heben Sie den Verschlussbügel (BILD 6) und drücken Sie den Bügel auf den Metallstift des Griffrahmens (BILD 7). Durch die folgenden Schritte können Sie die Höhe des Griffrahmens anpassen: a.
- Seite 9 Betriebsanweisung - Die elektrische Steuerung zur Bedienung Ihres E-Trolleys ist vollkommen im Griff integriert. Das Trolley wird mittels I/O Hauptschalter (1) eingeschaltet. Grundsätzlich soll die Geschwindigkeitsregelung (5) beim Einschalten auf Position Minimum sein. Die 5 Lampen der Steuereinheit (4) zeigen den Ladezustand der Batterie an. Mit Abnahme der leuchtenden Lichter nimmt der Ladezustand der Batterie ab.
- Seite 10 - Laden & Wartung der Batterie Ihr Golf-Trolley wird mit einem der hochwertigsten Automatik Lader (12V/3A) für Bleibatterien geliefert. LADEGERÄT: Nur mit dem dazugehörigen Ladegerät laden. Das leistungsstarke Ladegerät arbeitet nach dem Prinzip der Konstantspannungsladung. Das heißt sobald die Ladeschluss- spannung von 13.8 V erreicht wird schaltet das Gerät ab.
- Seite 11 E- Caddy CARBON - KOMPERDELL hat das E-Caddy Tour modifiziert und daraus eine ultraleichte Carbon- version konstruiert. Das LEICHTGEWICHT unter den Komperdell E-Caddies: SERVICELEISTUNGEN: - jedes Ersatztteil ist einfach und umgehend, mit wenigen Handgriffen austauschbar - schwierige Reparaturen werden direkt im Werk Mondsee mittels 72 h Service durchgeführt...
- Seite 12 - Betriebsanweisung Die elektrische Steuerung zur Bedienung Ihres E-Trolleys ist im Griff integriert. Das Trolley wird mittels I/O Hauptschalter (1) eingeschaltet. Grundsätzlich soll die Geschwindigkeitsregelung (4) beim Einschalten auf Position Minimum sein. Die LED Lampen der Steuereinheit (2) zeigen die Geschwindigkeit an. Mit dem Geschwindigkeitsregler (4) können Sie nun gemäß...
- Seite 13 Beschreibung der Teile - Das Bild unten zeigt den CARBON Wagen funktionsbereit. Hauptschalter Motor Handgriff Getriebe LED Batterie Lithium Ionen Batterie Zustandsüberwachung Batteriehalterung Geschwindigkeits-Regulierer Antriebsräder mit hochwertiger Carbon Rahmenoberteil Radlagerung Verschlussbügel Unterer Baghalter aus beschichtetem Stahl Oberer Baghalter aus beschichtetem Stahl Frontrad Gelenksverbindung Scheibenbremse (optional)
-
Seite 14: Laden & Warten Der Batterie
- Laden & Warten der Batterie Ihr CARBON Golf-Trolley wird mit einem besonders leistungsstarkem Lithium Ionen Pack geliefert (bestehend aus 28 einzelnen Lithium Batteriezellen). LADEGERÄT: Das leistungsstarke Ladegerät arbeitet nach dem Prinzip der Konstantspannungsladung. Sobald die Ladeschlussspannung von 16.8 V erreicht wird schaltet das Gerät ab. Sinkt die Akkuspannung aufgrund der Eigenentladung der Batterie unter die 16.8 V wird automatisch nachgeladen. -
Seite 15: Allgemeine Störungen
Allgemeine Störungen - Problem Grund Lösung Keine Funktion/ Batterie Steckverbindung Überprüfen Sie, ob die Batteriesteckverbindung kein Strom richtig angeschlossen ist. Stop-Taster betätigt Vergewissern Sie sich, dass das Trolley einge- schalten ist und drücken Sie einmal den Stop- (gilt nur für Alu Version) Taster (3).
