Inhaltszusammenfassung für Caminos Kokon

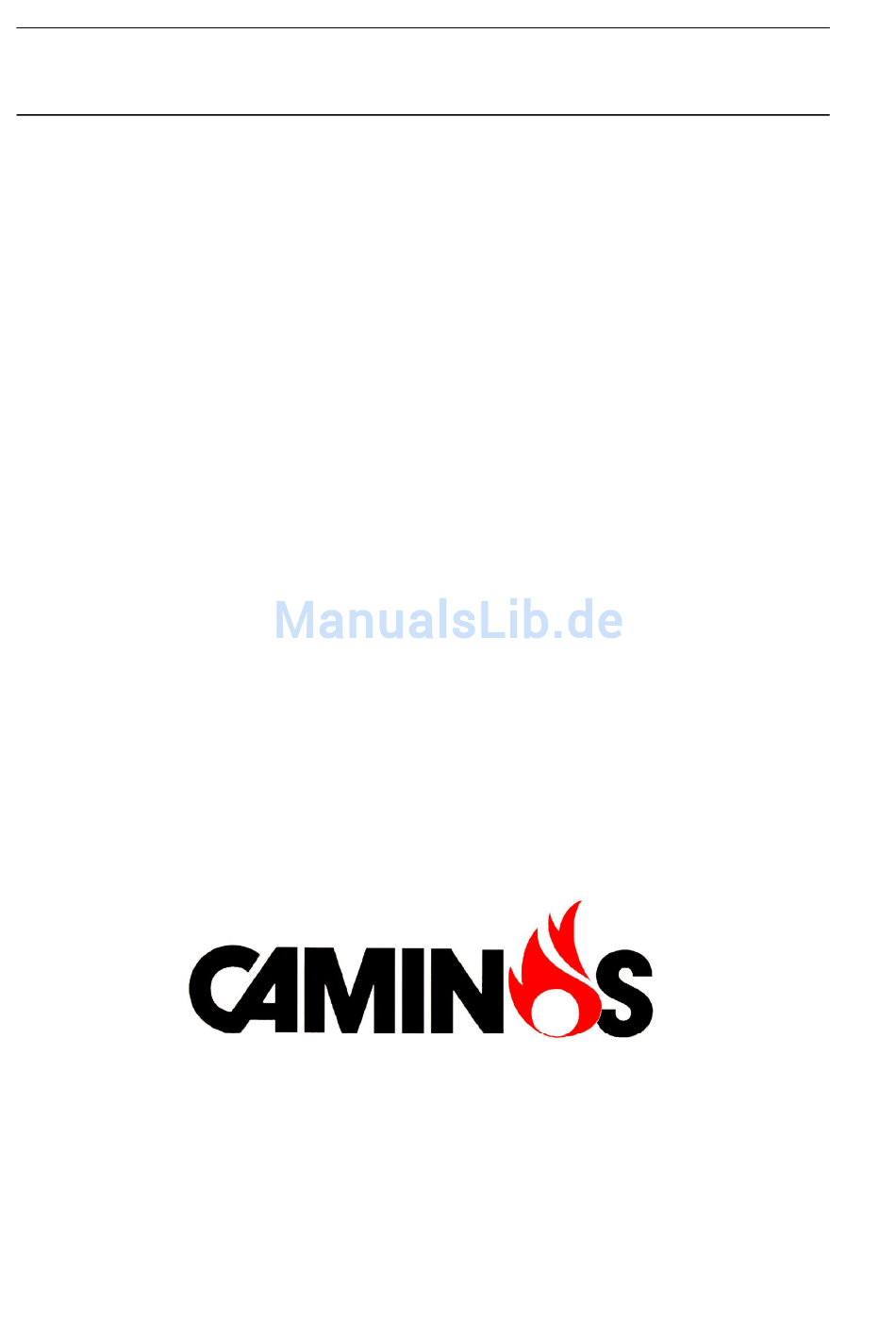

- Seite 1 Aufstell- und Bedienungsanleitung Modell Achat Modell Berlin Modell Kokon Modell Opal Modell Rubin Kaminöfen...
-
Seite 2: Inhaltsverzeichnis
LACKIERUNG ANHEIZEN BETRIEB MEHRERER FEUERSTÄTTEN HEIZEN IN DER ÜBERGANGSZEIT REINIGUNG UND ÜBERPRÜFUNG AUßERBETRIEBNAHME BAUARTEN VERBRENNUNGSLUFT BRANDSCHUTZ MODELL ACHAT, BERLIN, KOKON, RUBIN, VERBRENNUNGSSYSTEM PRIMÄRLUFTZUFUHR SEKUNDÄRLUFTZUFUHR BEIM STANDARD VERBRENNUNGSSYSTEM ERSATZTEILE PFLEGE DES OFENS HINWEIS BEI SCHORNSTEINBRAND NENNWÄRMELEISTUNG, VERBRENNUNGSLUFTEINSTELLUNGEN UND ABBRANDZEITEN BRENNSTOFFE RAUMHEIZVERMÖGEN... -
Seite 3: Einleitung
Einleitung Wir wünschen Ihnen viel Freude an Ihrem neuen Kaminofen. Ihr Kaminofen ist nach der DIN EN 13240 geprüft. Die Prüfnummer der Prüfstelle ist auf dem Typenschild angegeben. Von einem Kaminofen können Sie erwarten, dass er möglichst lange seinen Zweck erfüllt und so einfach wie möglich zu bedienen ist. Deshalb haben wir eine Bitte an Sie - zu Ihrem eigenen Nutzen: Legen Sie diese Bedienungsanleitung nicht ungelesen beiseite. -
Seite 4: Schornstein
Schornstein Lassen Sie, bevor Sie den Ofen an den Schornstein anschließen, prüfen ob der Schornstein für diesen Ofen geeignet ist. Bei zu geringem Schornsteinzug können die Rauchgase nicht vollständig abgezogen werden und es kommt evtl. zum Qualmaustritt bzw. Ascheaustritt beim Nachlegen von Brenngut. Die Schornsteinberechnung erfolgt nach DIN EN13384-1 bzw. -
Seite 5: Lackierung
„Zulässige Brennstoffe“ genannt sind, dürfen nicht verheizt werden. Lackierung Alle CAMINOS Kaminöfen sind sandgestrahlt und mit hochhitzbeständigem Senotherm- Lack lackiert. Dieser Lack ist hochhitzebeständig, aber nicht rostfest. Stellen Sie bitte nichts auf den Lack, worunter sich ein Schwitzrand bilden könnte. Entfernen Sie bitte eventuellen Staub mit einem Staubpinsel oder einem trockenen Tuch, nicht mit einem feuchten Lappen oder Wasser. -
Seite 6: Betrieb Mehrerer Feuerstätten
Anwenders sollte eine Inhalation der austretenden Stoffe tunlichst vermieden und für ausreichend Lüftung gesorgt werden. Weiterhin sollte sich während Einbrennvorgangs niemand unnötig in den betreffenden Räumen aufhalten. Sollte das Gerät bei dem ersten Anheizen nicht vernünftig eingebrannt worden sein, so können diese Erscheinungen auch später noch auftreten Für Kaminöfen ist nur eine einlagige Brennstoffaufgabe erlaubt. -
Seite 7: Außerbetriebnahme
Schornstein angeschlossen werden. Der Betrieb mit offenem Feuerraum ist nur unter Aufsicht statthaft. Für die Schornsteinberechnung ist DIN EN 13384-1 und 2 anzuwenden. Die Modelle Achat, Berlin, Kokon, Rubin, sind Zeitbrand-Feuerstätten. Verbrennungsluft Da Kaminöfen raumluftabhängige Feuerstätten sind, die ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der Betreiber für ausreichende Verbrennungsluft sorgen. -
Seite 8: Brandschutz
Feuerungsöffnung hinaus erstrecken. Modell Achat, Berlin, Kokon, Rubin, Bei den Modellen Achat, Berlin, Kokon, Rubin sind die Rauchumlenkbleche aus Stahl. Es handelt sich hierbei um ein Verschleissteil und unterliegt keiner Garantie. Durch Überhitzung entstehende Verformungen stellen keinen Reklamationsgrund da. Der Kaminofen darf nicht ohne diese Rauchumlenkbleche geheizt werden. -
Seite 9: Sekundärluftzufuhr Beim Standard Verbrennungssystem
zu achten, dass der Aschekasten nicht zu voll ist und regelmäßig geleert wird, damit die Primärluft ungehindert eintreten kann. Sekundärluftzufuhr beim Standard Verbrennungssystem Die Schieber für die Sekundärluftzufuhr sind oben in der Tür, angebracht. Durch Sekundärluftschieber tritt Verbrennungsluft oberhalb des Feuers in den Feuerraum ein. Die Sekundär- Sekundärluft versorgt das Feuer mit dem nötigen Sauerstoff zur luftschieber... -
Seite 10: Hinweis Bei Schornsteinbrand
Verwenden Sie zur Reinigung nie Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel. Hinweis bei Schornsteinbrand Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am Ofen und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteines diesen vom Fachmann auf Risse bzw. -
Seite 11: Technische Daten
Technische Daten Leistung 7 kW Gewicht 140 kg Abgasstutzendurchmesser oben 150 mm RRF – 40 07 1294 Prüfgutachten Nr. -
Seite 12: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen Die Firma übernimmt folgende Garantie: Wir gewähren zwei Jahre Garantie auf den Korpus, dessen zweckgemäße Werkstoffbeschaffenheit und Verarbeitung, sowie seine Funktionsfähigkeit gemäß der EN 13240.Die Voraussetzung für die Gewährung des Garantieanspruches ist, dass die Aufbau- und Bedienungsanleitung sorgfältig beachtet wurde und die auf dem Typenschild angegebene Leistung eingehalten wurde. - Seite 13 Risse in Schamottplatten sind kein Grund zur Reklamation oder zum Tausch. Transportschäden, für Transporte die nicht von der Firma gemacht wurden Unsachgemäße Installation, Wartung oder Benutzung Defekte, die durch äußere Einwirkung entstanden sind Bei Nichtvorlage oder Verfälschung des Kaufbeleges bzw. der Bescheinigung des Schornsteinfegers...
-
Seite 14: Störungen Und Fehler Und Die Ursachen
Störungen und Fehler und die Ursachen Störung Mögliche Ursache Behebung Geruchsbildung Ofen ist neu. Ofen entsprechend Der Lack muss bei einem neuen Bedienungsanleitung anheizen Ofen erst eingebrannt werden, langsam d.h. es muss eine Verbindung Betriebstemperatur bringen. zwischen dem Lack und dem Dieses muss bis zu 10 mal Metall erfolgen. -
Seite 15: Konformitätserklärung
Diese Erklärung gilt für folgend bezeichnetes Erzeugnis: Geräteart: Zeitbrand-Feuerstätte Bezeichnung: Kaminofen Achat, Rubin, Argon, Berlin, Kokon Hiermit erklären wir, dass dieses Erzeugnis mit den folgenden Normen übereinstimmt: Raumheizer für feste Brennstoffe nach EN 13240 Geprüft durch: Rhein-Ruhr-Feuerstätten Prüfstelle Am Technologiepark 1 45307 Essen Anerkannte Prüfstelle durch die Europäische... -
Seite 16: Technische Daten
· · · Achat 3 -7 1000 0,10 · · · Argon 3 -7 1000 0,10 · · · Berlin 3 -7 1000 0,10 · · · Kokon 3 -7 1020 0,10 · · · Rubin 3 -7 1000 0,10... -
Seite 17: Hinweise
Hinweise Bei allen Modellen muss für einen ordnungsgemäßen Anschluss des Gerätes an den Schornstein ein Kaminförderdruck von mindestens 10 bis maximal 20 Pascal vorliegen (siehe technische Daten). Das Anschlussmaterial darf nicht fallend eingebaut werden und sollte nie mehr als zwei Bögen aufweisen. Die Länge von 1 m sollte bei waagerechten Strecken nicht überschritten werden.
