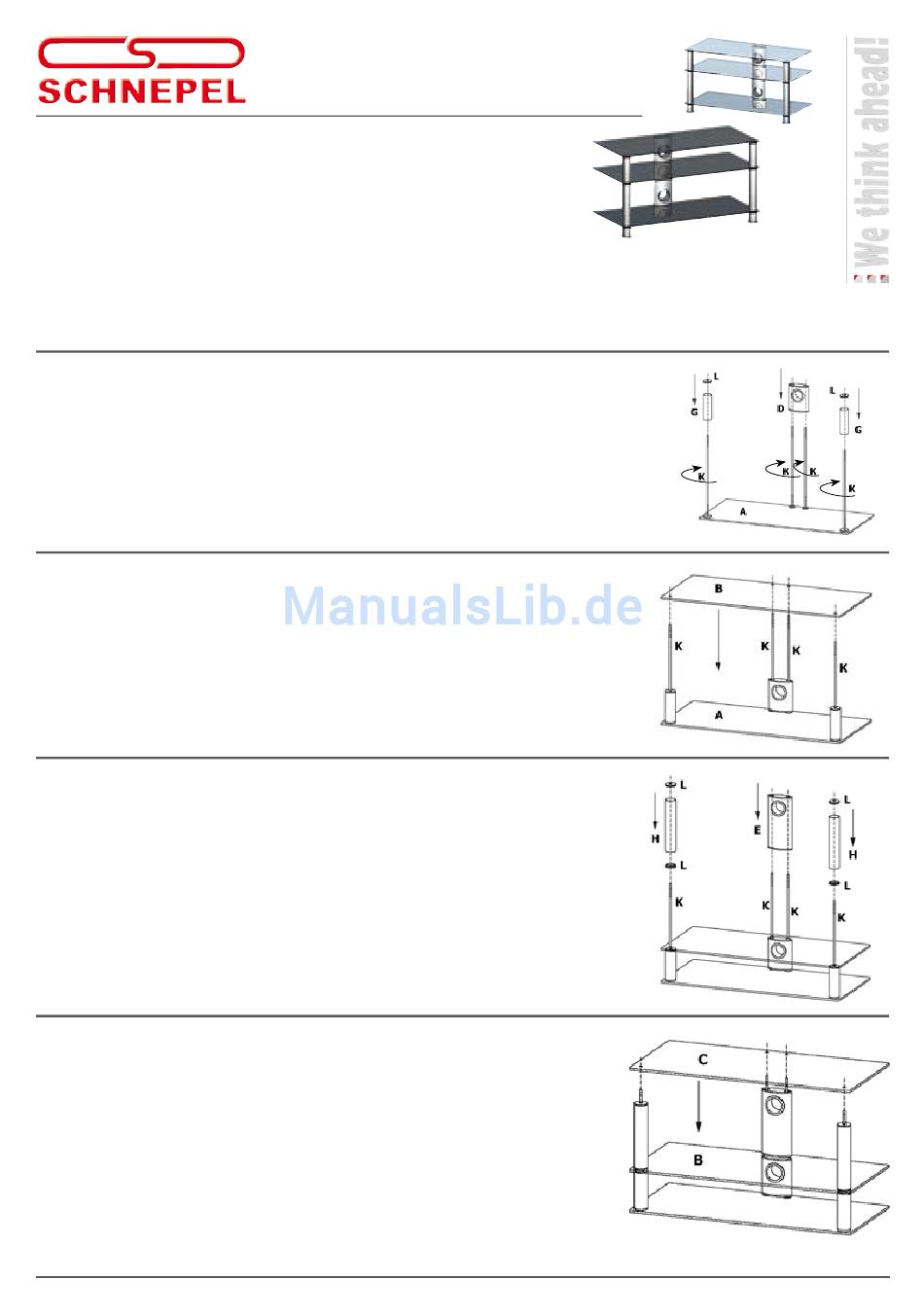

Schnepel AS 91 Montageanleitung

AS 91 | 121
Plasma | LCD | AV Tisch
Montageanleitung
Hinweis: Es werden 2 Personen zum Aufbau dieser Bauteile benötigt!
1. Legen Sie den oberen Glasboden (A) umgekehrt auf eine ebene, weiche Unterlage.
Schrauben Sie die 4 Gewindestangen (K) in die Aufnahmepunkte ein und ziehen
Sie sie fest an. Stecken Sie das mittellange Element (D) des ovalen hinteren
Tischbeines auf die hinteren Gewindestangen. Achten Sie darauf, dass dabei das
Auge der Kabeldurchführung nach oben zeigt. Stecken Sie die mittellangen
Aluminiumrohre (G) der vorderen Tischbeine auf die vorderen Gewindestangen.
Stecken Sie je eine Kunststoffkappe (L) auf. Vergewissern Sie sich, dass die flachen
Seiten der Kunststoffkappen nach oben gerichtet sind.
2. Setzen Sie den mittleren Glasboden (B) auf. Führen Sie dabei die Gewindestangen
(K) vorsichtig durch die Bohrungen im Glasboden, damit dieser nicht beschädigt
wird. Arbeiten Sie dabei zu zweit!
3. Stecken Sie das lange Element (E) des hinteren Tischbeines auf die hinteren
Gewindestangen. Achten Sie darauf, dass dabei das Auge der Kabeldurchführung
nach oben zeigt. Stecken Sie jeweils eine Kunststoffkappe (L) mit der gefalzten
Seite nach oben auf die vorderen Gewindestangen. Führen Sie die langen Alu-
miniumrohre (H) über die vorderen Gewindestangen und stecken Sie je eine
Kunststoffkappe (L) mit der flachen Seite nach oben auf.
4. Setzen Sie den unteren Glasboden (C) auf. Führen Sie dabei die Gewindestan-
gen vorsichtig durch die Bohrungen im Glasboden, damit dieser nicht beschä-
digt wird. Arbeiten Sie dabei zu zweit!
Schnepel GmbH & Co. KG | Ellerkampstraße 79 | 32609 Hüllhorst | Fon 0 57 41.34 61-66 | Fax 0 57 41.91 18 | info@schnepel.com | www.schnepel.com
Registergericht: Amtsgericht Bad Oeynhausen | HRA-Nr. 5536 | Geschäftsführer: Martin Schnepel | USt.-ID Nr. DE 125 753 932 | Finanzamt Lübbecke
MÖBEL UND ZUBEHÖR FÜR DIE
UNTERHALTUNGSELEKTRONIK
Druckfehler & technische Änderungen vorbehalten!
Bild 1
Bild 2
Bild 3
Bild 4
Seite 1|2
