BASETech 1528596 Bedienungsanleitung

Bedienungsanleitung
Universal-Dimmer 4 – 400 W
Best.-Nr. 1528596
Bestimmungsgemäße Verwendung
Das Produkt dient zum Ein-/Ausschalten und zum Dimmen folgender Leuchtmitteltypen:
• 230 V Glühlampen und Halogenlampen
• Niedervolt-Halogenlampen mit elektronischem oder gewickeltem Transformator
• Dimmbare LED-Lampen
Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben
werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Universal-Dimmer
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
Achtung!
Installation nur durch Personen mit einschlägigen elektrotechnischen
Kenntnissen und Erfahrungen!
Durch eine unsachgemäße Installation gefährden Sie:
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden,
z.B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und
Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert (flackerndes Licht, austretender Qualm
bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder
angrenzenden Flächen),
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Das Produkt darf nur an einer Netzspannung von 230 V/AC, 50 Hz betrieben
werden. Versuchen Sie nie, das Produkt an einer anderen Spannung zu betreiben,
dadurch wird es zerstört.
• Das Produkt wird beschädigt, falls Sie eine Kombination unterschiedlicher Lasten
(induktiv und kapazitiv) gleichzeitig anschließen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Vorbereitungen zu Anschluss und Montage
• Die Installation des Produkts darf nur im spannungsfreien Zustand vorgenommen werden.
• Schalten Sie die elektrische Netzzuleitung stromlos, indem Sie die zugehörige
Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten. Sichern Sie
diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild. Schalten Sie
außerdem den zugehörigen Fehlerstromschutzschalter ab, so dass die Netzzuleitung allpolig
vom Netz getrennt ist.
• Überprüfen Sie die Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit.
Anschluss und Montage
• Ziehen Sie den runden Schalter aus dem Gehäuse heraus.
• Lösen Sie die Mutter.
• Entnehmen Sie die komplette Abdeckung.

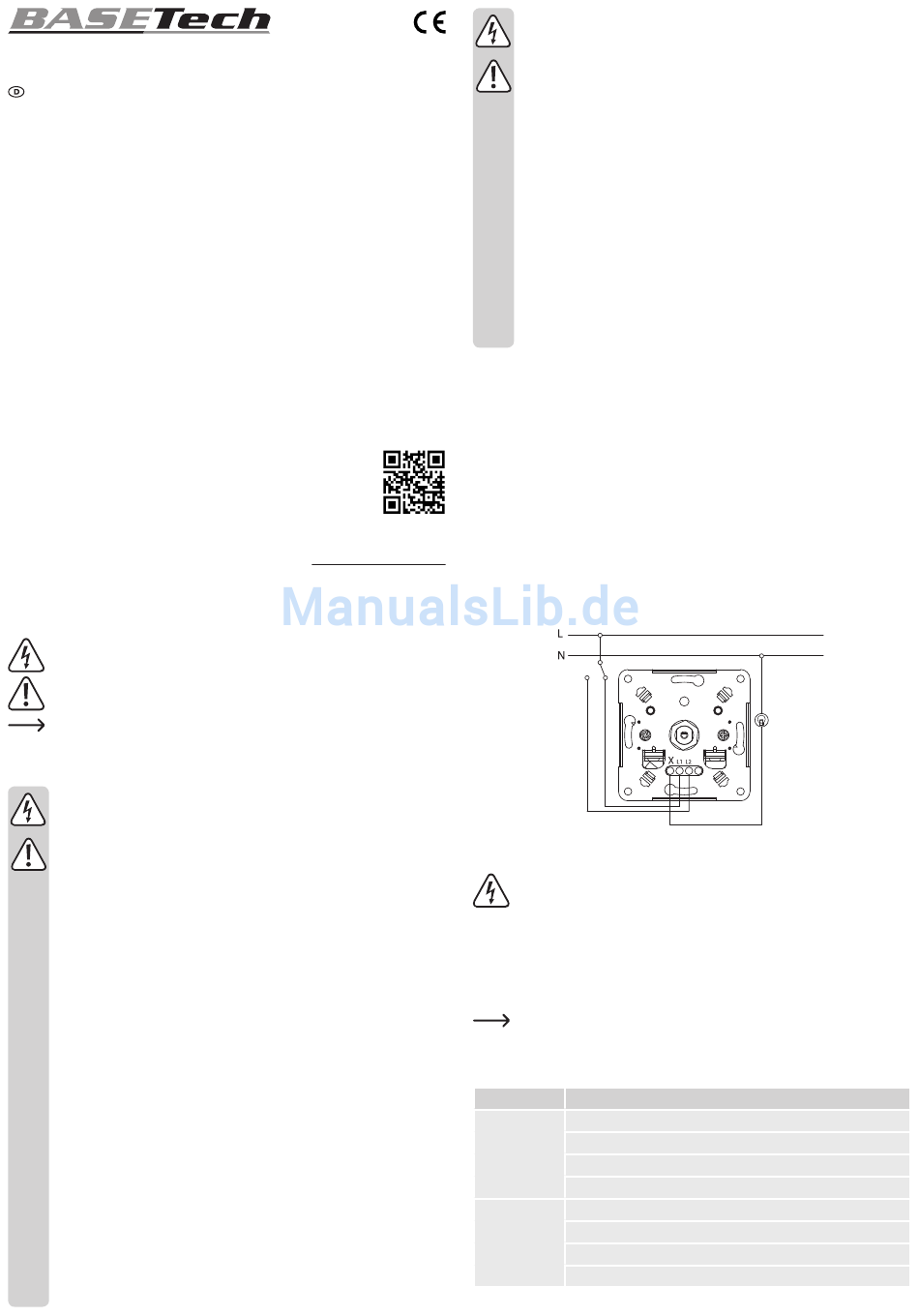

• Verbinden Sie die Anschlussleitungen mit den Schraubklemmen entsprechend des folgenden
Schaltplans.
• Setzen Sie das Produkt in die Unterputzdose ein. Die Fixierung ist entweder über die
seitlichen Befestigungskrallen oder über Schrauben möglich.
Achten Sie beim Einsetzen bzw. beim Festschrauben darauf, dass die
Anschlussleitungen nicht beschädigt werden.
• Ändern Sie, falls nötig, die Betriebsart und den Dimmbereich (siehe folgendes Kapitel).
• Installieren Sie die Abdeckung, die Unterlegscheibe, die Mutter und den Schalter.
Einstellungen
a) Betriebsart
Es stehen 2 Betriebsarten zur Verfügung:
Phasenabschnittsteuerung (RC Trailing), ab Werk eingestellt
Phasenanschnittsteuerung (RL Leading)
Betriebsart Geeigneter Leuchtmitteltyp
Niedervolt-Halogenlampen mit elektronischem Transformator
alle 230 V Glühlampen
RC Trailing
alle 230 V Halogenlampen
einige LED-Lampen (siehe Dokumentation der Lampe)
Niedervolt-Halogenlampen mit gewickeltem Transformator
alle 230 V Glühlampen
RL Leading
alle 230 V Halogenlampen
einige LED-Lampen (siehe Dokumentation der Lampe)
