Montageanleitung Schaukel „patis 1"
Artikel-Nr. 51 2012 402

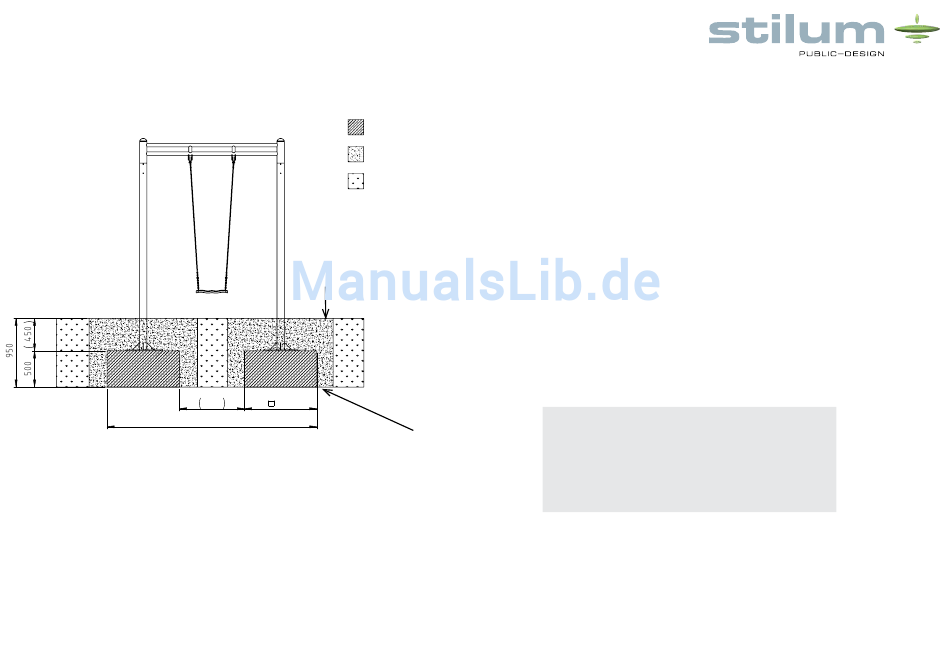

Skizze 2: Seitenansicht mit Vermaßung „patis 1"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground
Spielebene
900
1000
2900
Betonfundament
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Zeichnung 3: 7800 x 1800mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 2 Fundamente nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Schaukel wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundamente gem. der angegebenen Maße (LxBxH 1000 x 1000 x
500mm) mit mittig eingebrachter, horizontaler Bewehrung (BST 500 S) in der
Güte C 20/25 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C20/25
Werkstoff
Gewicht
143.1
Benennung
Name
Datum
Fundamentplan
Gez.
Köhn
26.03.2018
Gepr.
Projekt
Patis 1
Zeichnungsnummer
0505-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
2900
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Maßstab
1:30
Blatt
1
A3
Werkstoff
Gewicht
143.1
Benennung
Name
Datum
Fundamentplan
Gez.
Köhn
26.03.2018
Gepr.
Projekt
Patis 1
Zeichnungsnummer
0505-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NO
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN UR
Stand: 26.04.2018 S. 2
