Easywave RCS04 Bedienungsanleitung

Einbau-Dimmcontroller RCS04
D
Ausführung
RCS04E5002-01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Spannungs-
versorgung: 230 V AC / 50 Hz
Leistungsaufnahme:
Relais 1+2 an: 3,7 W
Relais 1+2 aus: 2,0 W
Ausgänge: 2 separate Relaiskontakte,
Schließer, 4 A, 230 V 50 Hz
je Ausgang ein geschalteter
Relaiskontakt (L) für die
Kanäle 1 und 2
2 Ausgänge 1-10 V DC,
je max. I=45 mA Steuer-
strom
Einschaltstrom: max. 80 A / 20 ms
Schutzart: IP20
Betriebstemperatur: -20°C bis +60°C
Abmessung (L/B/H): 235/55/35 mm
Lieferumfang
Einbau-Dimmcontroller RCS04, Bedienungsan-
leitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur als Funksteuerung in Verbin-
dung mit Netzspannungsverbrauchern verwendet
werden!
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
Die elektrische Installation darf ausschließlich
durch eine Elektrofachkraft vorgenommen wer-
den.
Der Anschluss der Verbraucher darf nur im
spannungsfreien Zustand erfolgen.
Der Empfänger steht bei der Program-
mierung unter Spannung! Es darf nur
mit montierter Schutzabdeckung pro-
grammiert werden!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Beachten Sie die Herstellerhinweise der Ver-
braucher, die Sie betreiben möchten!
Beachten Sie die Anforderungen der Norm
EN 60669!
Inbetriebnahme
868,30 MHz
Funktion
Der RCS04 verfügt über zwei Ausgänge zum
Dimmen von elektronischen Vorschaltgeräten
(EVG`s) mit 1-10 V DC – Steuereingang.
Es können bis zu 32 Sender auf einem Empfän-
ger angelernt werden, 16 Sender pro Kanal.
Jeder Sendetaste lässt sich eine andere Emfän-
gerfunktion zuordnen.
Am Gerät selbst kann, über die Tasten „select 1"
und „select 2" manuell EIN oder AUS geschaltet
werden. Dimmen ist mittels manueller Bedienung
nicht möglich.
Mittels Drehschalter können die Funktionen und
die Zeitauswahl eingestellt werden
Standortauswahl
Bitte beachten Sie bei der Standortauswahl, dass
die Empfangsleistung des Einbau-Dimmcontrol-
lers RCS04 von mehreren Faktoren gestört wer-
den könnte:
- nicht entstörte Geräte und Anlagen,
- andere Sender im Frequenzbereich,
- Wetterlage, u. a.

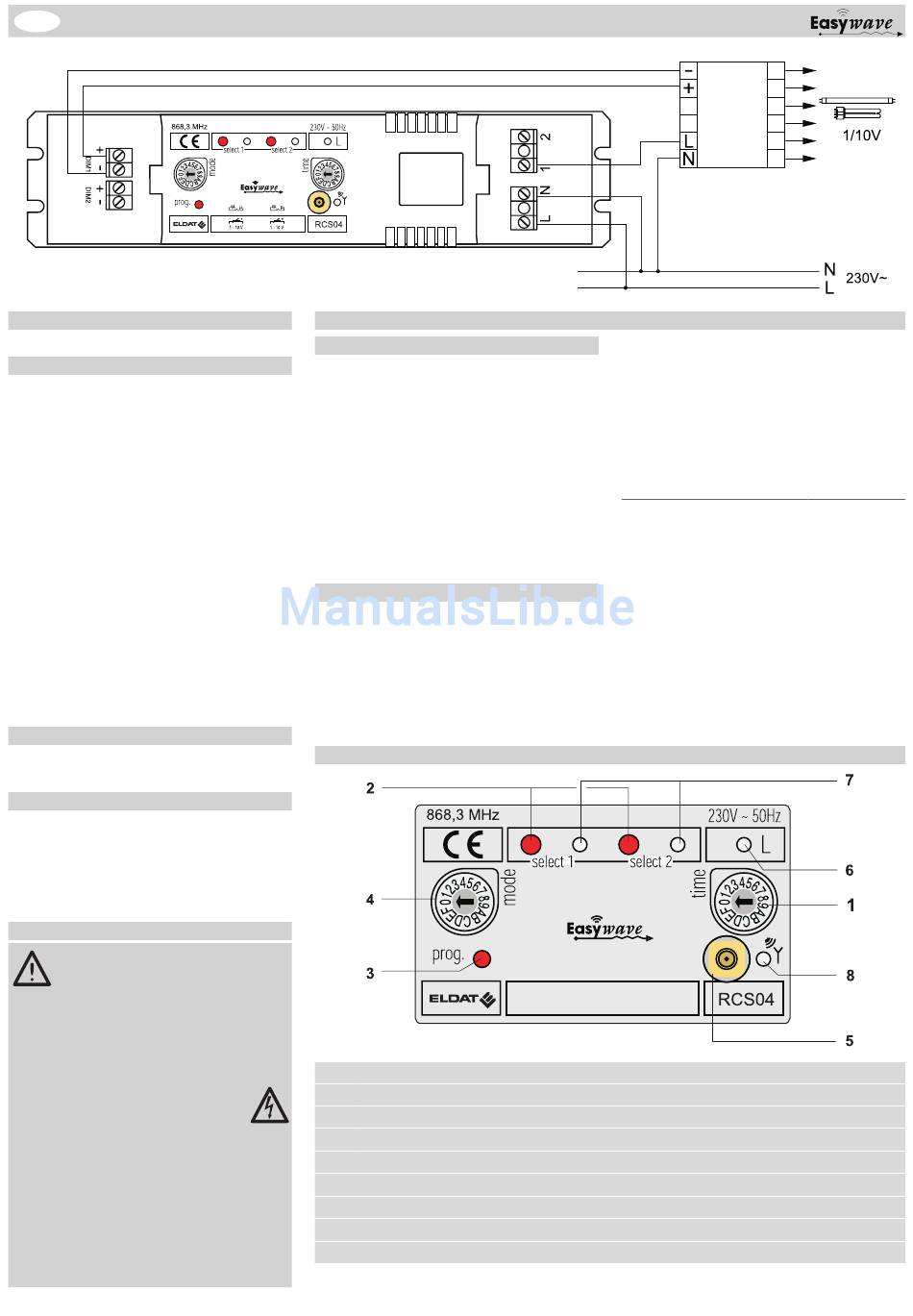

Bedienfeld
Position
1 time
2
select
3 prog
4
mode
5
6
Betriebs-LED
7 Schalt-LED
8
Empfangs-LED
Grundsätzlich sollten Sender und Empfänger
so positioniert werden, dass ihre kürzeste Ver-
bindungslinie (Luftlinie) nur wenig oder gar nicht
durch Mauerwerk oder andere dämpfende Ma-
terialien verläuft. Nur so können Dämpfungsver-
luste gering gehalten werden, die die Reichweite
des Empfängers beeinflussen.
Als Anhaltspunkt können Sie folgende Werte zu
Grunde legen:
Material
Luft/Freifeld
Holz, Gips
Backstein/Beton
Stahlbeton
Metallwände, Metallgitter
Montieren Sie den Empfänger nicht auf die Rück-
seite von Metallflächen, in Bodennähe oder in
Nischen, da hier Funkschatten vorhanden sein
kann.
Bei der Montage an Metallflächen sollte ein Min-
destabstand von 10 cm eingehalten werden.
Funktion
Wahlschalter für Zeitfunktion
Wahltaste für Kanal 1 oder 2
Programmiertaste
Wahlschalter für die Schaltfunktion
Anschlussstecker für Zusatzantenne
leuchtet, wenn Versorgungsspannung anliegt
leuchtet, wenn der jeweilige Kanal ON ist
leuchtet, wenn ein Funksignal empfangen wird
Reichweite
100%
80–95%
60–90%
10–50%
0–10%
