Inhaltszusammenfassung für JB-Lighting Wireless TRX

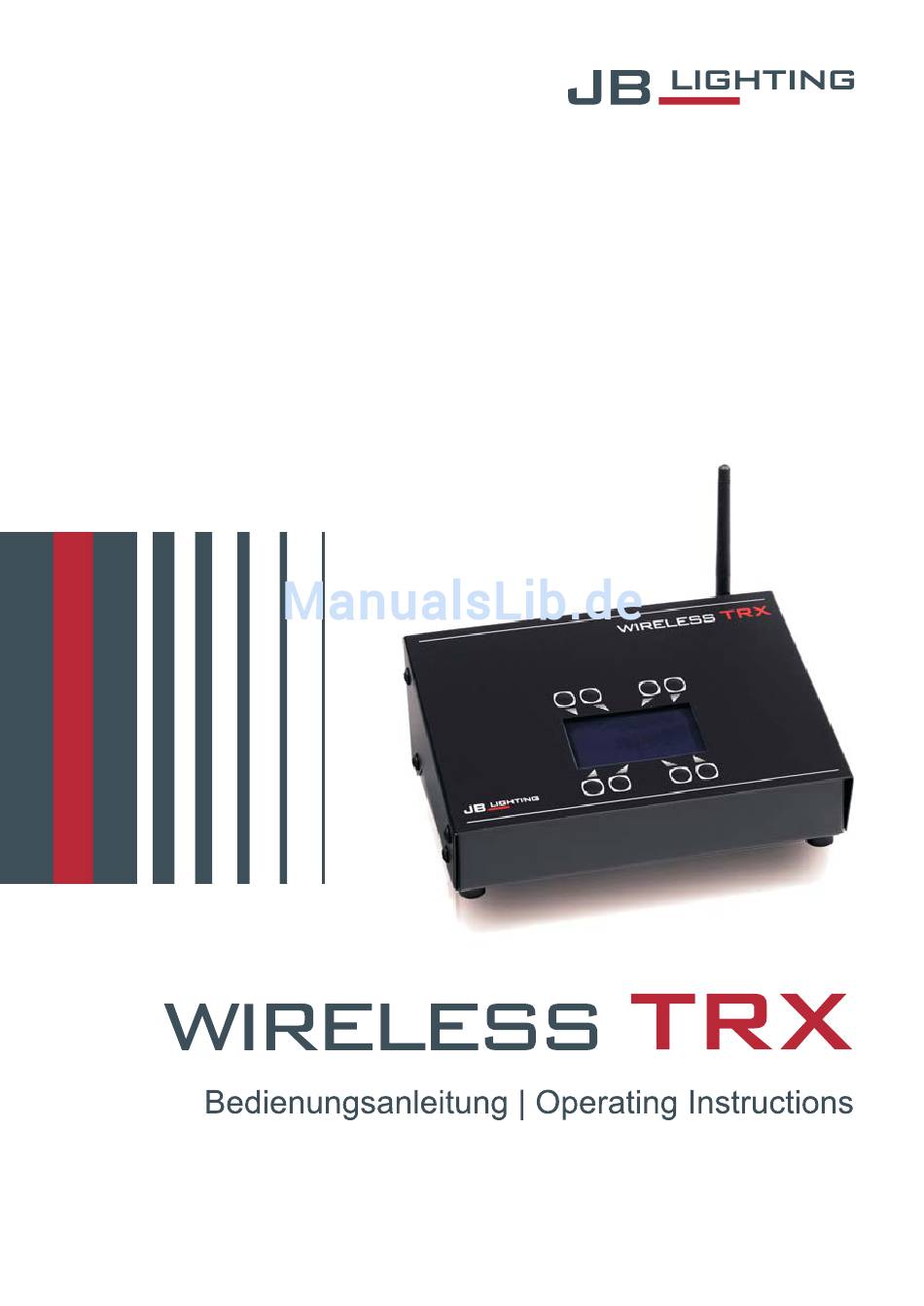

- Seite 1 Version 0.3...
-
Seite 2: Technische Daten
1. Technische Daten / Technical data Gewicht / weight: 1450g (3,19 lbs.) Netzanschluß / power connection: 100-240VAC, 50-60Hz (Sicherung / Fuse 2AT) Stromaufnahme / power consumption: max. 15VA Umgebungstemp. / ambient temp.: Max. 40°C (104°F) min. 5°C (41°F) Frequenzband / frequency band: 2,407 Ghz - 2,467 each 1MHz a channel (61 Channels) Abmessungen / dimensions:... -
Seite 3: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis 1. Technische Daten............. 2. Einleitung................2.1 Sicherheitshinweise..........2.2 Erste Schritte............3. Bedienfeld................. 4. Betrieb als Sender............5. Betrieb als Empfänger............6. Service................6.1 Software Update............English Contents 1. Technical Data............2. Introduction.............. 2.1 Safety instructions..........2.2 First steps............3. -
Seite 4: Einleitung
Der Transportkoffer beinhaltet den Wireless TRX mit montierter 2 dBI Antenne, einem Powercon Netzanschlusskabel sowie einen Omega-Bügel mit Bajonettverschlüssen. Nach dem anschließen des Wireless TRX an das Stromnetz schaltet sich dieser sof- ort ein und das Hauptmenü wird dargestellt. Je nach Betriebsart als Empfänger oder Sender erscheint im Display die Meldung „TRX CLIENT“... -
Seite 5: Betrieb Als Sender
, geben Sie einen maximal 16-stelligen Namen (z.B. Firmenname) für Ihren Sender ein. Dieser erscheint nach einem Login bei entsprechendem Empfangsgerät (A12, A8, JBLED A7, JBLED A4, Wireless TRX) im Display und zeigt Ihnen die Sen- derzugehörigkeit an. Der Zugriff ist durch die Tastenkombination ENTER (gedrückt... -
Seite 6: Betrieb Als Empfänger
Sender der Menüpunkt mit ESC verlassen werden. SCAN - Scannen der Signalquellen Der Wireless TRX verfügt im 2,4 GHz Bereich über 61 Kanäle. Mit der Taste Scan werden diese und eventuell bereits durch andere Sender vergebene Kanäle ange- zeigt. Wählen Sie für Ihre Verbindung mit der Taste HOP oder mit DOWN/UP einen freien Kanal aus, der nach oben und unten einen Kanal frei behält. -
Seite 7: Service
6.1 Software Update Der aktuelle Softwarestand wird im Haupmenü nach betätigen der ENTER Taste an- gezeigt. Der Wireless TRX lässt sich über einen PC/Notebook mit Hilfe eines Up- grade Dongles (USB/DMX Converter) über den 5 poligen DMX Eingang updaten. Den Upgrade Dongle mit der dazugehörigen Software erhalten Sie bei unseren StützpunktHändlern. - Seite 9 English...
-
Seite 10: Introduction
„TRX CLIENT“ (receiver), „TRX ACCESS POINT“ (transmitter) oder „TRX INACTIVE“ (receiver and transmitter inactive). 3. Control panel To adjust the personal setting of the Wireless TRX use keys located on the control panel. The main menu also informed about the DMX radio signal transmission. If using as TRX CLIENT, the field intensity from the sender will be displayed. -
Seite 11: Transmission Mode
AP CHANNEL , offers 61 different transmission channels. To avoid interferences between other Wireless TRX or other disturbance sources make sure that there is one channel space between the next transmitter source. The function „SCAN“ support you as it displaying other transmission sources. -
Seite 12: Receiver Mode
„LOGIN ACTIVE...“ will be displayed during the login procedure until you leave the menu by pressing ESC. If a Wireless TRX is used as a receiver set it on „CLIENT“, if a A12/A8 or JBLED A4/ A7 is used set it in Personality mode to „WIRELESS JB“, ESC and START will be displayed. - Seite 13 Dongle. 4. Keep the ESC button of the Wireless TRX pressed (left button under display). 5. Connect the Wireless TRX to mains again. The browse window will open in the PC. Release the ESC button of the Wireless TRX. 6. Choose the desired file on your PC.
