Hornbach 5102383 Aufbauanleitung
Doppelschaukel mit klettergerüst und podest
Inhaltszusammenfassung für Hornbach 5102383

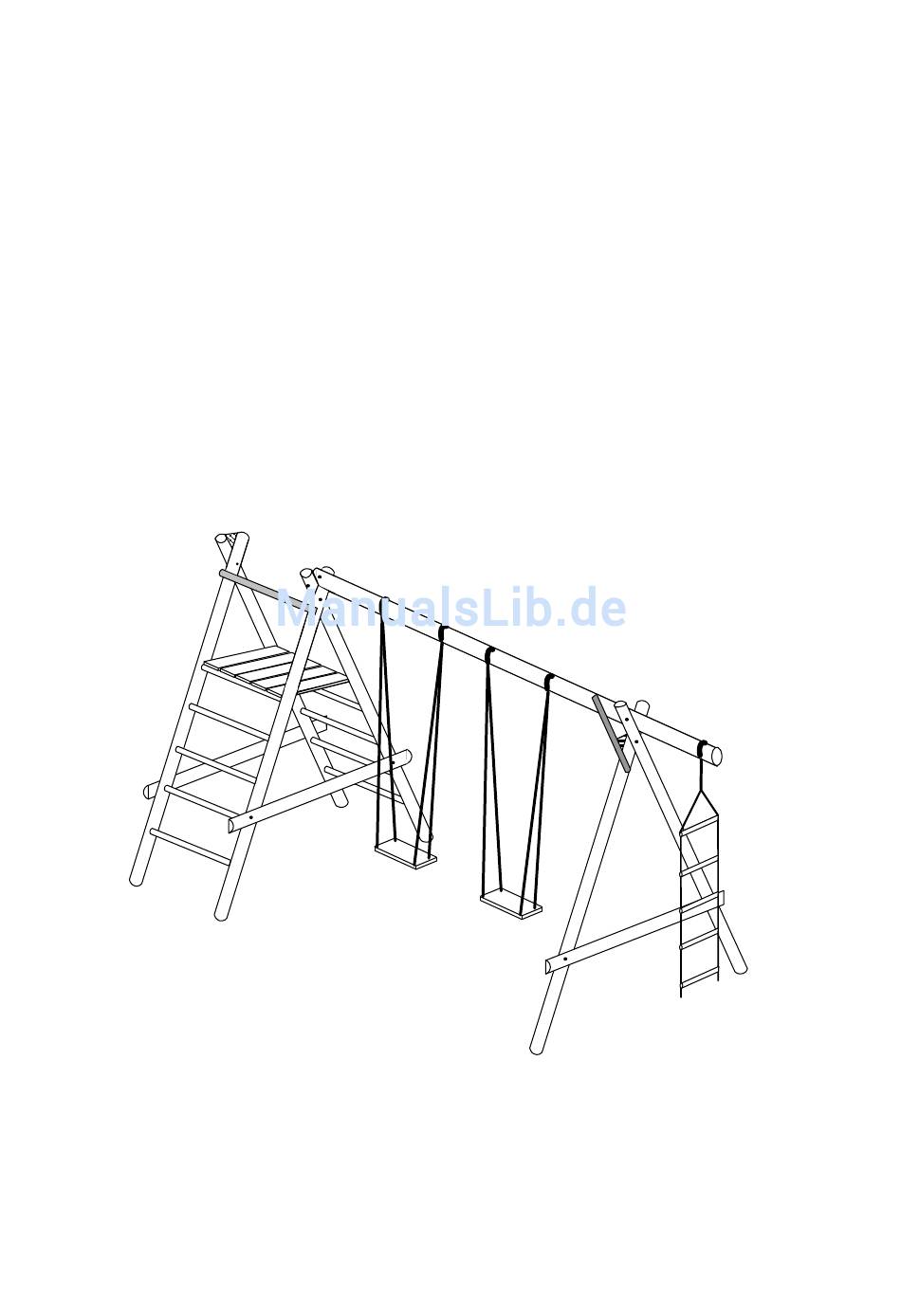

- Seite 1 Seite 1 von 9 AUFBAUANLEITUNG Doppelschaukel mit Klettergerüst und Podest (EAN 4250083823836) Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Doppel-Kletterschaukel mit Podest 11/14)
- Seite 2 Seite 2 von 9 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Kinderspielgerät aus unserem Sortiment entschieden haben. Um Ihnen die Montage zu erleichtern, lesen Sie bitte die folgende Aufbauanleitung vor Montagebeginn komplett durch. Vor Aufbau Ihres Spielgerätes, spätestens jedoch fünf Werktage nach der Anlieferung, ist der komplette Bausatz auf Vollständigkeit und Richtigkeit der einzelnen Bauteile zu kontrollieren.
- Seite 3 Seite 3 von 9 Beginnen Sie mit der Montage der seitlichen Pfosten (1) und verbinden Sie diese unter Verwendung der Schlossschraube (A), sodass Sie ein Stützdreieck erhalten. Dann montieren Sie die beiden Kletterteile, gem. der nachfolgenden Abbildung, zusammen. Beachten Sie hierbei, dass die Schraubverbindungen Sprosse/Pfosten von Ihnen vorgebohrt werden müssen.
- Seite 4 Seite 4 von 9 Dann montieren Sie das Podest gemäß der nachfolgenden Abbildung zusammen. Beachten Sie hierbei, dass alle Schraubverbindungen von Ihnen vorgebohrt werden müssen. Das Podest wird auf den obersten Stufen der Leiterteile aufgelegt und mit den Holzschrauben (D) befestigt. Bretter Podest (8.1) Maximal 5 mm Deckbretter Podest (8.2)
- Seite 5 Seite 5 von 9 Schaukelbalken (3) Pfosten Halbriegel (5) Klemmsicherung Schraube (D) Klemmsicherung (6) Schraube (D) Pfosten Klettergerüst (2) Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Doppel-Kletterschaukel mit Podest 11/14)
- Seite 6 Seite 6 von 9 Alle Maße in cm Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Doppel-Kletterschaukel mit Podest 11/14)
- Seite 7 Seite 7 von 9 Überprüfen Sie nochmals die Verbindung von Podest, Pfosten und Schaukelbalken, dass keine Spaltenbildung entsteht. Eventuell muss der Stand der Pfosten korrigiert werden. Damit Spielgerät sicher standfest montiert werden kann, muss Punktfundament errichtet werden. Das benötigte Material für die Fundamenterstellung ist nicht im Lieferumfang enthalten.
- Seite 8 Seite 8 von 9 Bitte beachten: Holz ist ein Naturprodukt, welches witterungsbedingten Schwankungen unterliegt und sich im Laufe der Zeit verändert. Folgende Abweichungen sind daher zulässig und zu akzeptieren: Äste, die im Holz fest verwachsen sind. Anzahl und Größe unterliegen keiner Beschränkung.
- Seite 9 Seite 9 von 9 Bauteileliste Art.Nr. 5102383 Doppelschaukel mit Klettergrüst + Podest 450 cm BAUTEILE HOLZ (# 5102641) Abmessung Einzelteile Bezeichnung Länge Querschnitt Stück in Aufbau- anleitung ∅ 80 Pfosten ∅ 80 Pfosten Klettergerüst ∅ 40 Sprossen 67,5 Klettergerüst ∅ 100 Schaukelbalken ∅...
