Skymaster TFA 60 Sicherheitshinweise
Inhaltszusammenfassung für Skymaster TFA 60

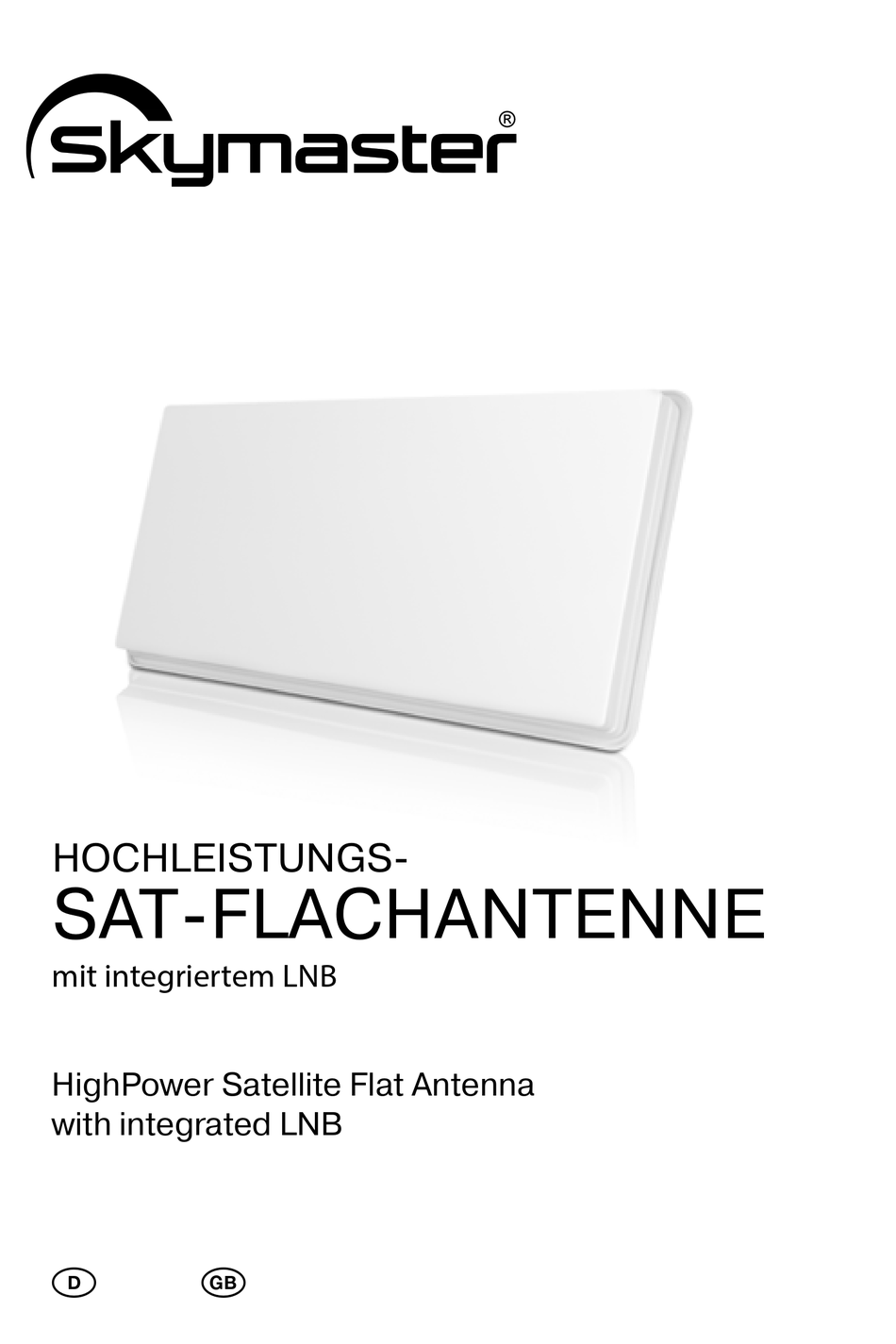

- Seite 1 HOCHLEISTUNGS- SAT-FLACHANTENNE mit integriertem LNB HighPower Satellite Flat Antenna with integrated LNB...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Lieferumfang . -
Seite 3: Sicherheitshinweise
Herzlichen Glückwunsch zum Kauf der Skymaster SFA60 Satellitenflachantenne. Die SFA60 ist eine unauffällige Satellitenantenne mit dual linearer Polarisation, die einen 60cm Spiegel in herkömmlicher Bauart ersetzen kann. Da die Antenne klein, unauffällig und bedienungsfreundlich ist, kann sie innerhalb von Minuten aufgestellt werden und eignet sich daher auch ideal um sie in den Campingurlaub mitzunehmen. -
Seite 4: Lieferumfang
Lieferumfang Nr . Symbol Teilename Abbildung Anzahl Antennen-Hauptteil Winkelhalterung Hauptstütze Fensterstütze Fensterhalterung Fixierungshalterung A Fixierungshalterung B Schraubenschlüssel... - Seite 5 Nr . Symbol Teilename Abbildung Anzahl Kompass Schraube M4x10SEMS2 Sechskantschraube M6x18 SEMS2 Sechskantschraube M6X50 SEMS2 Halbrund-Vierkant-Hals- schraube M6x30 Halbrund-Vierkant-Hals- schraube M6x50 U-Bolzen M6x85 Bundmutter M6 Gummi...
-
Seite 6: Installation
Installation Indem man die Anweisungen Schritt für Schritt befolgt, ist es einfach, die SFA60 selbst oder mit Hilfe eines professionellen Antenneninstallateurs zu installieren. Vor dem Installieren Ihrer Antenne prüfen Sie bitte, ob alle unter „Lieferumfang“ genannten Teile in der Verpackung sind. -
Seite 7: Schritt 2: Informationen Überprüfen
Schritt 2: Informationen überprüfen Um die Antenne zu installieren müssen Sie die richtige Schrägstellung (Sky), Höhe (Elevation) und den Azimuth- Winkel finden, wie in den letzten Seiten der Bedienungsanleitung angegeben. Wenn Sie lhren Standort in der Tabelle nicht finden, nehmen Sie bitte den der Ihnen am nächsten ist. Als Beispiel wird die Installation für den Astra 19,2 Satelliten in Hamburg gezeigt. -
Seite 8: Standmontage
3) Standmontage Fixieren Sie die Antenne auf dem Stand (B5) mit der Schraube (S2) und (S4) und fixieren die Schraube (S4) mit der Mutter (N1). 4) Montage der Hauptstütze (B2) Befestigen Sie die Hauptstütze (B2) wie abgebildet mit den 2 Schrauben (S3) und (S2). 5) Wandmontage Sie müssen die Fixierungshalterung B (B6) an der Wand mit 4 Schrauben und Dübeln (nicht im Lieferumfang) montieren. -
Seite 9: Balkon-/Mast-Montage
6) Balkon-/Mast-Montage Legen sie die Fixierungshalter (B5) und (B6) an das Geländer oder den Mast an und verbinden diese mit den Schrauben (S6) und fixieren diese mit den Muttern (N1). 7) Fenstermontage Schieben Sie die Fensterstütze (B3) auf die Hauptstütze (B2) und montieren Sie den Fixierungshalter B (B6) wie in Schritt 5 beschrieben. -
Seite 10: Schritt 4: Ausrichtung Der Satelliten-Antenne
Schritt 4: Ausrichtung der Satelliten-Antenne Die Sat-Antenne lässt sich mittels SAT-Finder oder mittels Softwaremenü des Receivers ausrichten. Wir empfehlen die Ausrichtung der Antenne mittels Sat-Finder. Verbinden Sie den Sat-Finder mit dem LNB und der Receiver- Zuleitung gemäß Bedienungsanleitung des Sat-Finders. Bewegen Sie die Antenne unter ständiger Beobachtung der Signalstärkeanzeigen (Tonhöhe) langsam östlich/ westlich. -
Seite 11: Störungsbehebungs-Prüfliste Für Die Erstinstallation
Störungsbehebungs-Prüfliste für die Erstinstallation Wenn das Signal nicht gefunden wird, dann stellen Sie sicher, dass die Anweisungen in der Empfänger-Be- dienungsanleitung und der Antennen-Bedienungsanleitung genau befolgt worden sind, dazu prüfen Sie bitte Folgendes: • Stellen Sie sicher, dass sämtliche Kabelverbindungen intakt sind und jede Verbindung ordnungsgemäß sitzt/ festgeschraubt ist. - Seite 23 Türk ASTRA Astra Hotbird Atlantic Hispa Türk ASTRA Astra Hotbird Atlantic Hispa 2A-2D 1F-1H/ 6/7A/8 bird 3 2A-2D 1F-1H/ 6/7A/8 bird 3 2A, 3A KR/1L/ 2A, 3A KR/1L/ Euro Euro bird 1 bird 1 42,0 E 28,2 E 19,2 E 13,0 E 5,0 W 30,0 W...
