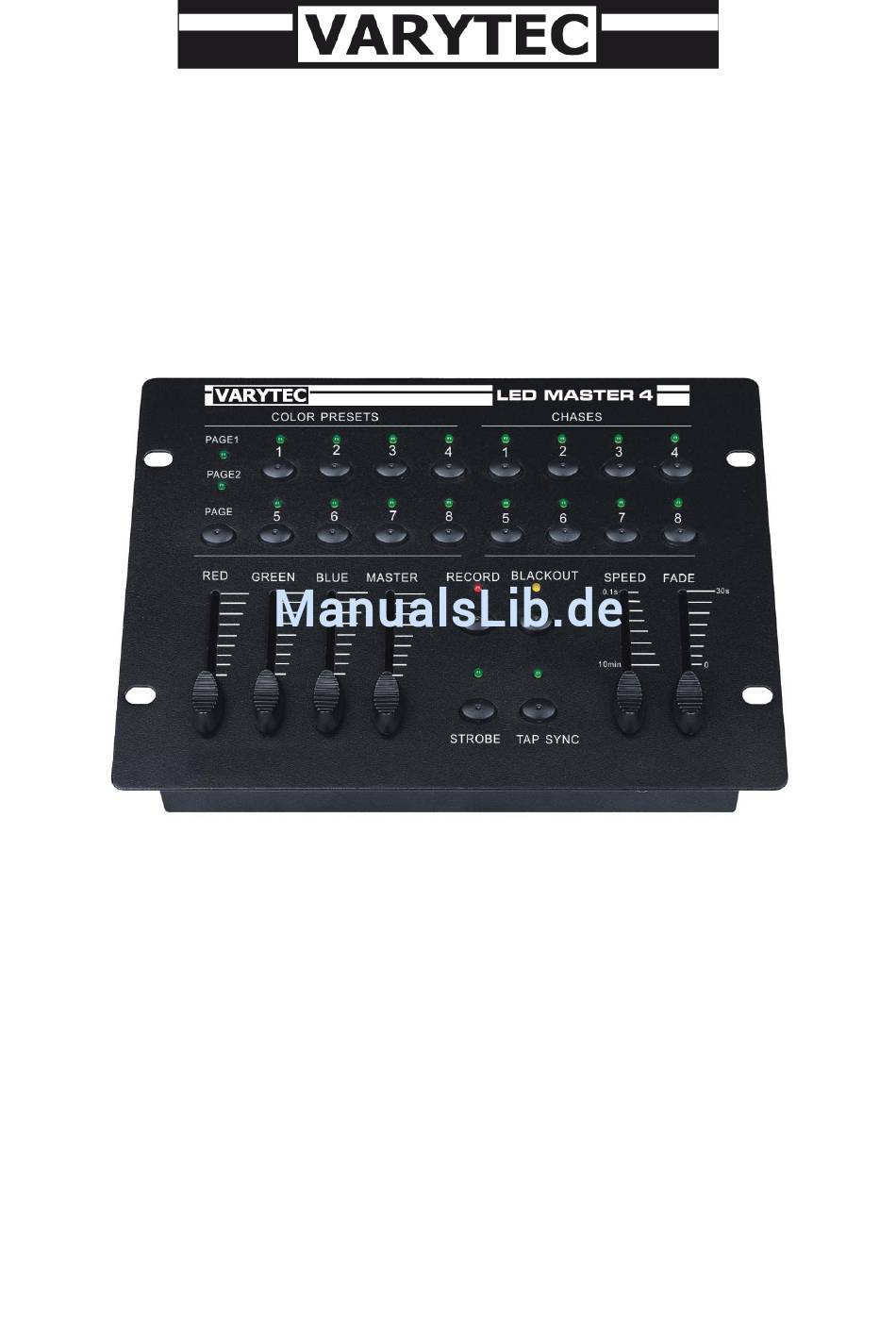

- Seite 1 Bedienungsanleitung LED Master 4...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Funktionen ............................4 Frontseite und Funktionen ......................4 Bedienungshinweise........................5 Farben und Chaser abrufen......................6 5.1. Rot Grün Blau und Master Fader ................... 6 5.2. COLOR PRESETS auswählen ....................6 5.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Funktionen
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -

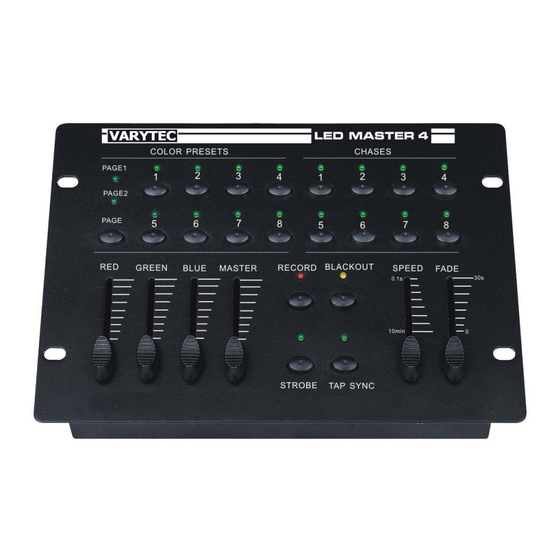

Seite 5: Bedienungshinweise
3. Record Knopf Benutzen sie den RECORD Knopf um den Aufnahmemodus zu starten und Farben sowie Farbchaser aufzunehmen. 4. Strobe Knopf Drücken sie den Strobe Knopf um jederzeit die Strobe Funktion zu starten 5. TAP SYNC Drücken sie den TAP SYNC Knopf zwei mal im Takt um die Geschwindigkeit des Chases anzupassen. -
Seite 6: Farben Und Chaser Abrufen
5. Farben und Chaser abrufen 5.1. Rot Grün Blau und Master Fader Stellen sie die gewünschten Intensitäten ein, indem sie die Fader an die entsprechenden Positionen bewegen. 5.2. COLOR PRESETS auswählen Wählen sie ein Farb Preset in dem sie den entsprechenden Knopf 1-8 drücken. Drücken sie den PAGE Knopf um zwischen den zwei Bänken der Farben zu wechseln. -
Seite 7: Chaser Anwählen
5.3. Chaser anwählen Wählen sie einen Chase aus indem sie einen der Knöpfe 1-8 aus der Chase Sektion drücken. Wenn sie einen Chase aktiviert haben wird die entsprechende LED durchgehend blinken. Weitere Chases können angewählt werden und laufen dann in einer Sequenz ab. Wenn mehrere Chases angewählt sind leuchten die LEDs aller gewählten, nur die im Moment aktive blinkt. -
Seite 8: Record Modus
6. Record Modus Um den Record bzw Aufnahme Modus zu aktivieren drücken und halten sie RECORD währenddessen drücken sie die COLOR PRESET Tasten 1,6,8,1,6,8. Nun können sie den RECORD Knopf wieder los lassen. Die Record LED leuchtet jetzt. 7. Eigene Farben speichern 1. -
Seite 9: Strobe Funktion
2. Drücken sie den entsprechenden CHASE Knopf 1-8 auf dem sie aufnehmen möchten. 3. Stellen sie mit den Fadern die gewünschte Farbe und Helligkeit ein. 4. Drücken sie den RECORD Knopf um den Schritt zu speichern. Wiederholen sie die Schritte 3 und 4 bis sie bis zu 20 Schritte pro Chase gespeichert haben. -
Seite 10: Auf Werkseinstellungen Zurück Setzen
1. Drücken sie die Strobe Taste 2. sie können jederzeit die Blitzgeschwindigkeit anpassen indem sie den STROBE Knopf drücken und halten und die Geschwindigkeit mit dem SPEED Fader anpassen. Drücken sie den STROBE Knopf erneut um den Effekt wieder abzuschalten. Auf Werkseinstellungen zurück setzen Achtung: diese Anwendung löscht alle bisher gespeicherten Programme unwiederbringlich und ersetzt sie wieder durch die ursprüngliche Voreinstellung. -
Seite 11: Technische Daten
Technische Daten Stromanschluss DC 9V, 200mA Minimum DMX Ausgang 3 Pin weiblich XLR Verbinder Maße 245 x 178 x 60mm Gewicht 1,60 kg 11 / 12... - Seite 12 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 12 / 12...
