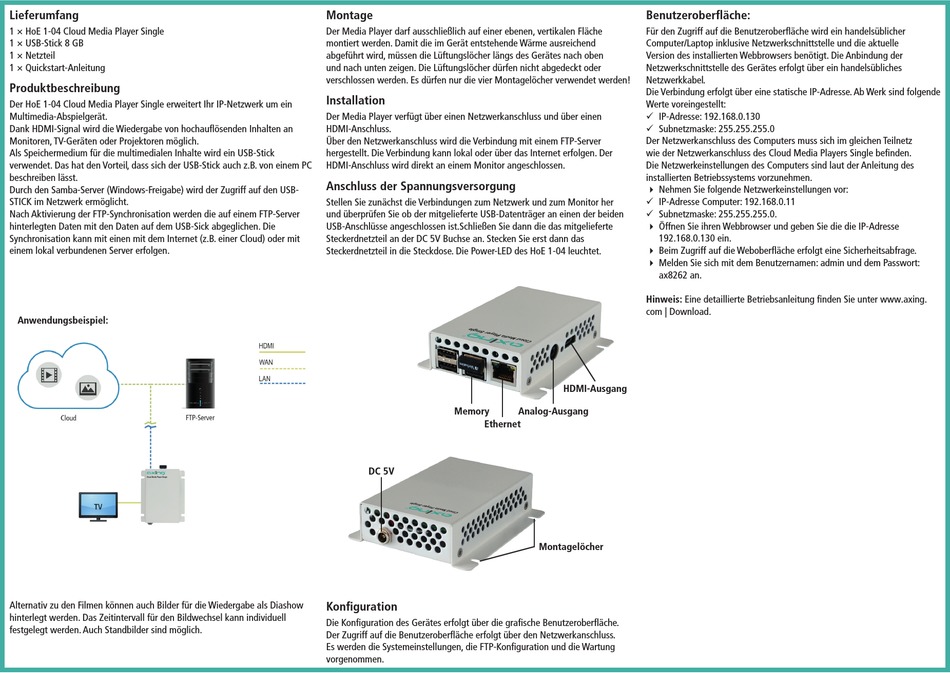

Lieferumfang
1 × HoE 1-04 Cloud Media Player Single
1 × USB-Stick 8 GB
1 × Netzteil
1 × Quickstart-Anleitung
Produktbeschreibung
Der HoE 1-04 Cloud Media Player Single erweitert Ihr IP-Netzwerk um ein
Multimedia-Abspielgerät.
Dank HDMI-Signal wird die Wiedergabe von hochauflösenden Inhalten an
Monitoren, TV-Geräten oder Projektoren möglich.
Als Speichermedium für die multimedialen Inhalte wird ein USB-Stick
verwendet. Das hat den Vorteil, dass sich der USB-Stick auch z.B. von einem PC
beschreiben lässt.
Durch den Samba-Server (Windows-Freigabe) wird der Zugriff auf den USB-
STICK im Netzwerk ermöglicht.
Nach Aktivierung der FTP-Synchronisation werden die auf einem FTP-Server
hinterlegten Daten mit den Daten auf dem USB-Sick abgeglichen. Die
Synchronisation kann mit einen mit dem Internet (z.B. einer Cloud) oder mit
einem lokal verbundenen Server erfolgen.
Anwendungsbeispiel:
Alternativ zu den Filmen können auch Bilder für die Wiedergabe als Diashow
hinterlegt werden. Das Zeitintervall für den Bildwechsel kann individuell
festgelegt werden. Auch Standbilder sind möglich.
Montage
Der Media Player darf ausschließlich auf einer ebenen, vertikalen Fläche
montiert werden. Damit die im Gerät entstehende Wärme ausreichend
abgeführt wird, müssen die Lüftungslöcher längs des Gerätes nach oben
und nach unten zeigen. Die Lüftungslöcher dürfen nicht abgedeckt oder
verschlossen werden. Es dürfen nur die vier Montagelöcher verwendet werden!
Installation
Der Media Player verfügt über einen Netzwerkanschluss und über einen
HDMI-Anschluss.
Über den Netzwerkanschluss wird die Verbindung mit einem FTP-Server
hergestellt. Die Verbindung kann lokal oder über das Internet erfolgen. Der
HDMI-Anschluss wird direkt an einem Monitor angeschlossen.
Anschluss der Spannungsversorgung
Stellen Sie zunächst die Verbindungen zum Netzwerk und zum Monitor her
und überprüfen Sie ob der mitgelieferte USB-Datenträger an einen der beiden
USB-Anschlüsse angeschlossen ist.Schließen Sie dann die das mitgelieferte
Steckerdnetzteil an der DC 5V Buchse an. Stecken Sie erst dann das
Steckerdnetzteil in die Steckdose. Die Power-LED des HoE 1-04 leuchtet.
Memory
Ethernet
DC 5V
Konfiguration
Die Konfiguration des Gerätes erfolgt über die grafische Benutzeroberfläche.
Der Zugriff auf die Benutzeroberfläche erfolgt über den Netzwerkanschluss.
Es werden die Systemeinstellungen, die FTP-Konfiguration und die Wartung
vorgenommen.
Benutzeroberfläche:
Für den Zugriff auf die Benutzeroberfläche wird ein handelsüblicher
Computer/Laptop inklusive Netzwerkschnittstelle und die aktuelle
Version des installierten Webbrowsers benötigt. Die Anbindung der
Netzwerkschnittstelle des Gerätes erfolgt über ein handelsübliches
Netzwerkkabel.
Die Verbindung erfolgt über eine statische IP-Adresse. Ab Werk sind folgende
Werte voreingestellt:
9 IP-Adresse: 192.168.0.130
9 Subnetzmaske: 255.255.255.0
Der Netzwerkanschluss des Computers muss sich im gleichen Teilnetz
wie der Netzwerkanschluss des Cloud Media Players Single befinden.
Die Netzwerkeinstellungen des Computers sind laut der Anleitung des
installierten Betriebssystems vorzunehmen.
Nehmen Sie folgende Netzwerkeinstellungen vor:
9 IP-Adresse Computer: 192.168.0.11
9 Subnetzmaske: 255.255.255.0.
Öffnen Sie ihren Webbrowser und geben Sie die die IP-Adresse
192.168.0.130 ein.
Beim Zugriff auf die Weboberfläche erfolgt eine Sicherheitsabfrage.
Melden Sie sich mit dem Benutzernamen: admin und dem Passwort:
ax8262 an.
Hinweis: Eine detaillierte Betriebsanleitung finden Sie unter www.axing.
com | Download.
HDMI-Ausgang
Analog-Ausgang
Montagelöcher
