BASETech 37 99 00 Bedienungsanleitung

Piezo-Zusatz-Hochtöner
Best.-Nr. 37 99 00
1. Bestimmungsgemäße Verwendung
Die Piezo Hochtöner dienen zur Umwandlung der elektrischen Ausgangssignale von Autoradios bzw. Autoverstärkern in hörbare
Schallwellen und sind nur für den Anschluß an Lautsprecherausgänge von solchen Geräten zugelassen.
Eine Verwendung ist nur im Kfz bzw. in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschriebenen ist nicht zulässig
und führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer
Schlag, etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Bitte alle Sicherheitshinweise in
dieser Bedienungsanleitung aufmerksam durchlesen und diese stets beachten. Anleitung und Sicherheitshinweise für spätere
Rückfragen gut aufbewahren.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
2. Lieferumfang
• 2 Hochtöner
• 2 Halterungen
• 2 Klebebänder
• 2 Schrauben
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung!
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das
Ausrufezeichen gekennzeichnet.
3.1. Produktsicherheit
• Beachten Sie bitte beim Anschluss des Lautsprechers die Sicherheitshinweise des Geräts, an das er angeschlossen
werden soll.
• Der Lautsprecher darf nicht extremen Temperaturen, direktem Sonnenlicht, intensiver Vibration oder Feuchtigkeit
ausgesetzt werden.
3.2. Persönliche Sicherheit
• Der Lautsprecher ist in der Lage einen Schalldruckpegel (SPL) zu erzeugen der ausreicht, um Hörschäden zu verursachen
die als Körperverletzung behandelt und strafrechtlich verfolgt werden können. Vermeiden Sie es, sich und/oder andere
einem Schalldruckpegel über 90 dBA für längere Zeit auszusetzen.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör
geschädigt werden.
• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, daß akustische Warnsignale nicht mehr wahrgenommen
werden können; dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepaßte
Lautstärke. Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der HiFi-Anlage
darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht
vom Verkehrsgeschehen abgelenkt werden.
• Verpackungsmaterialen können zu gefährlichem Spielzeug für Kinder werden. Lassen Sie diese niemals unachtsam
herumliegen.
3.3. Verschiedenes
• Magnetische Speichermedien, z. B. Floppydisks, Videokassetten, usw. dürfen nicht in der Nähe von Lautsprechern gelagert
werden. Das Magnetfeld des Lautsprechers kann die auf solchen Medien gespeicherte Information beschädigen.
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt durchgeführt
werden.
• Sollten Sie Fragen haben, die mit dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich bitte an unseren
Technischen Beratungsdienst oder andere Fachkräfte.
4. Montage
Änderungen am Fahrzeug, die durch den Einbau der Piezo Hochtöner oder anderer Komponenten nötig
sind, müssen immer so ausgeführt werden, daß dadurch keine Beeinträchtigung der Verkehrssicherheit
oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen
eines Blechteils die Betriebserlaubnis. Sollten Zweifel über die Auswahl des Einbauplatzes bestehen,
informieren Sie sich bitte bei Ihrem Kfz-Händler. Vergewissern Sie sich vor der Ausführung von
Befestigungsbohrungen, daß hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank
o.ä. beschädigt werden. Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-
Komponenten die Sicherheitshinweise der Werkzeughersteller. Berücksichtigen Sie beim Einbau der
Piezo Hochtöner bzw. Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines
Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es nicht zu
einer Gefahr für die Insassen werden kann.
1. Suchen Sie für die Piezo Hochtöner einen geeigneten Montageort aus. Dieser Ort sollte so gewählt werden, daß die
Hochtöner direkt zum Hörplatz abstrahlen können. Die Montagefläche muß stabil genug sein um eine sichere Befestigung zu
ermöglichen. Evtl. kann sie auch durch ein kleines Holzbrett o.ä. verstärkt werden.
2. Nachdem der Montageort für die Piezo Hochtöner festgelegt ist befestigen Sie diese entweder direkt mit dem beiliegenden
Klebepad auf der Fläche oder Sie schrauben zuerst die beiliegende Grundplatte auf die Montagefläche und kleben die Piezo
Hochtöner darauf fest (für Montageflächen, auf die das Klebepad nicht direkt geklebt werden kann, z.B. Bezugsstoffe).
5. Anschluss
Beachten Sie beim Anschluß der Piezo Hochtöner, daß die Anschlußkabel nicht gequetscht oder durch
scharfe Kanten beschädigt werden. Ein Anschluß darf nur an geeignete Lautsprecherausgänge von
Autoradios/-verstärkern erfolgen.
Stellen Sie sicher, daß die in den technischen Daten angegebenen Werte für Impedanz und Belastbarkeit
mit den Daten des angeschlossenen Verstärkers bzw. Autoradios harmonieren. Ansonsten kann es zu
Beschädigungen der Piezo Hochtöner oder des Verstärkers / Autoradios kommen. Das Gerät, an das die
Piezo Hochtöner angeschlossen werden, muß während der Anschlußarbeiten ausgeschaltet sein.

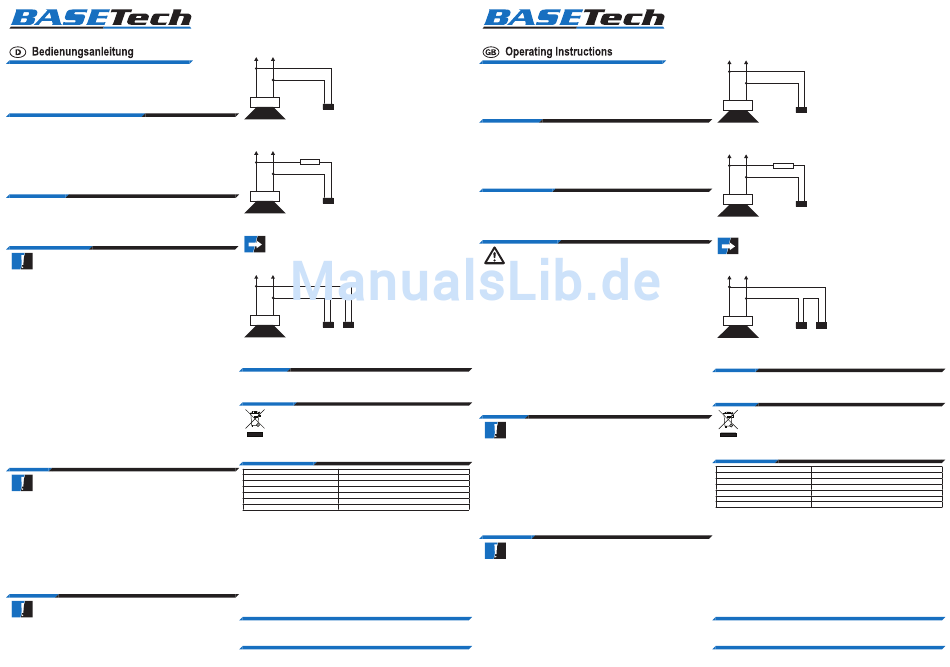

5.1. Systeme mit Ausgangsleistungen bis 80 W / Kanal:
1 Negative Anschlussleitung (black)
Version 04/08
2 Positive Anschlussleitung (weiss)
3 Hochtöner
4 Hauptlautsprecher
+ -
1 2
3
4
5.2. Systeme mit Ausgangsleistungen bis 120 W / Kanal:
1 Negative Anschlussleitung (black)
15 Ohm / 20 W
2 Positive Anschlussleitung (weiss)
3 Hochtöner
4 Hauptlautsprecher
+ -
1 2
3
4
Schalten Sie einen Widerstand mit 15 Ohm 20 W zwischen Hauptlautsprecher und Hochtöner wie oben
beschrieben. Der Widerstand ist nicht im Lieferumfang diese Produktes eingeschlossen.
5.3. Systeme mit Ausgangsleistungen bis 160 W / Kanal:
1 Negative Anschlussleitung (black)
2 Positive Anschlussleitung (weiss)
3 Hochtöner
4 Hauptlautsprecher
+ -
1 2
3 3
4
6. Reinigung
Benutzen Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Bei stärkerer Verschmutzung ist ein mit lauwarmem
Wasser leicht angefeuchtetes Tuch zu verwenden.
7. Entsorgung
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyceln, ist der
Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott
zu bringen.
Das Zeichen der durchgestrichenen Mülltonne bedeutet, dass dieses Produkt an einer Sammelstelle für
Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung
zuzuführen.
8. Technische Daten
Impedanz: 4 Ohm
Ausgangsleistung (rms/max ): 80W/120W
Frequenzgang: 3500 Hz ~ 22 000 Hz
Empfindllichkeit 97dB/W/m
Abstrahlwinkel: 90º
Kabellänge: 190 mm
Gewicht: 15 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung
vorbehalten.
© 2008 by Conrad Electronic SE.
