MicroNet SP755A Bedienungsanleitung

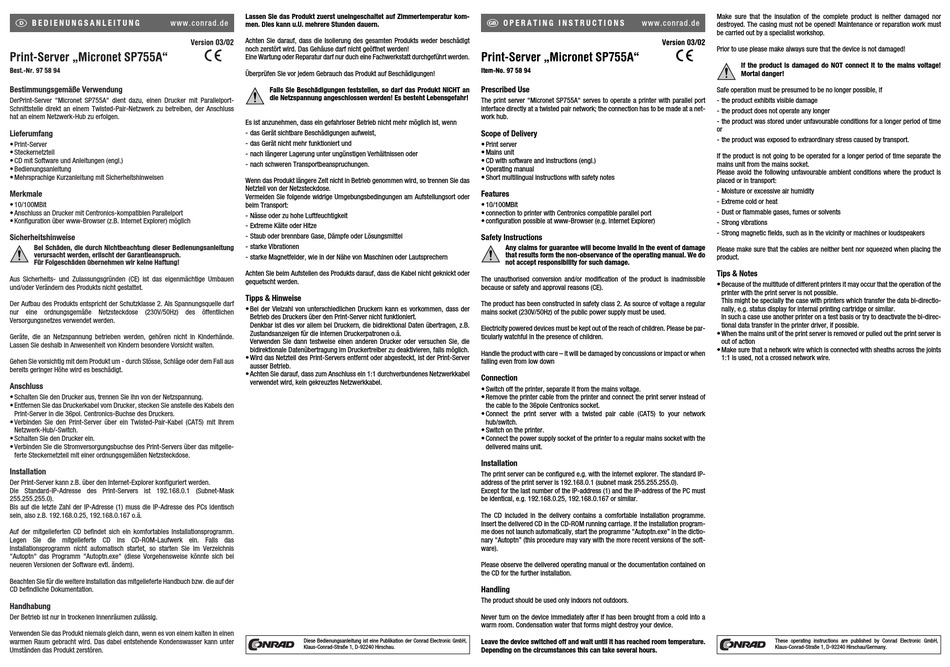

B E D I E N U N G S A N L E I T U N G www.conrad.de
Print-Server „Micronet SP755A"
Best.-Nr. 97 58 94
Bestimmungsgemäße Verwendung
DerPrint-Server "Micronet SP755A" dient dazu, einen Drucker mit Parallelport-
Schnittstelle direkt an einem Twisted-Pair-Netzwerk zu betreiben, der Anschluss
hat an einem Netzwerk-Hub zu erfolgen.
Lieferumfang
• Print-Server
• Steckernetzteil
• CD mit Software und Anleitungen (engl.)
• Bedienungsanleitung
• Mehrsprachige Kurzanleitung mit Sicherheitshinweisen
Merkmale
• 10/100MBit
• Anschluss an Drucker mit Centronics-kompatiblen Parallelport
• Konfiguration über www-Browser (z.B. Internet Explorer) möglich
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
Der Aufbau des Produkts entspricht der Schutzklasse 2. Als Spannungsquelle darf
nur eine ordnungsgemäße Netzsteckdose (230V/50Hz) des öffentlichen
Versorgungsnetzes verwendet werden.
Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände.
Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
Gehen Sie vorsichtig mit dem Produkt um - durch Stösse, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
Anschluss
• Schalten Sie den Drucker aus, trennen Sie ihn von der Netzspannung.
• Entfernen Sie das Druckerkabel vom Drucker, stecken Sie anstelle des Kabels den
Print-Server in die 36pol. Centronics-Buchse des Druckers.
• Verbinden Sie den Print-Server über ein Twisted-Pair-Kabel (CAT5) mit Ihrem
Netzwerk-Hub/-Switch.
• Schalten Sie den Drucker ein.
• Verbinden Sie die Stromversorgungsbuchse des Print-Servers über das mitgelie-
ferte Steckernetzteil mit einer ordnungsgemäßen Netzsteckdose.
Installation
Der Print-Server kann z.B. über den Internet-Explorer konfiguriert werden.
Die Standard-IP-Adresse des Print-Servers ist 192.168.0.1 (Subnet-Mask
255.255.255.0).
Bis auf die letzte Zahl der IP-Adresse (1) muss die IP-Adresse des PCs identisch
sein, also z.B. 192.168.0.25, 192.168.0.167 o.ä.
Auf der mitgelieferten CD befindet sich ein komfortables Installationsprogramm.
Legen Sie die mitgelieferte CD ins CD-ROM-Laufwerk ein. Falls das
Installationsprogramm nicht automatisch startet, so starten Sie im Verzeichnis
"Autoptn" das Programm "Autoptn.exe" (diese Vorgehensweise könnte sich bei
neueren Versionen der Software evtl. ändern).
Beachten Sie für die weitere Installation das mitgelieferte Handbuch bzw. die auf der
CD befindliche Dokumentation.
Handhabung
Der Betrieb ist nur in trockenen Innenräumen zulässig.
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören.
Lassen Sie das Produkt zuerst uneingeschaltet auf Zimmertemperatur kom-
men. Dies kann u.U. mehrere Stunden dauern.
Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt
Version 03/02
noch zerstört wird. Das Gehäuse darf nicht geöffnet werden!
°
Eine Wartung oder Reparatur darf nur duch eine Fachwerkstatt durchgeführt werden.
Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen!
Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an
die Netzspannung angeschlossen werden! Es besteht Lebensgefahr!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr funktioniert und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Wenn das Produkt längere Zeit nicht in Betrieb genommen wird, so trennen Sie das
Netzteil von der Netzsteckdose.
Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
Tipps & Hinweise
• Bei der Vielzahl von unterschiedlichen Druckern kann es vorkommen, dass der
Betrieb des Druckers über den Print-Server nicht funktioniert.
Denkbar ist dies vor allem bei Druckern, die bidirektional Daten übertragen, z.B.
Zustandsanzeigen für die internen Druckerpatronen o.ä.
Verwenden Sie dann testweise einen anderen Drucker oder versuchen Sie, die
bidirektionale Datenübertragung im Druckertreiber zu deaktivieren, falls möglich.
• Wird das Netzteil des Print-Servers entfernt oder abgesteckt, ist der Print-Server
ausser Betrieb.
• Achten Sie darauf, dass zum Anschluss ein 1:1 durchverbundenes Netzwerkkabel
verwendet wird, kein gekreuztes Netzwerkkabel.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
O P E R A T I N G I N S T R U C T I O N S www.conrad.de
Print-Server „Micronet SP755A"
Item-No. 97 58 94
Prescribed Use
The print server "Micronet SP755A" serves to operate a printer with parallel port
interface directly at a twisted pair network; the connection has to be made at a net-
work hub.
Scope of Delivery
• Print server
• Mains unit
• CD with software and instructions (engl.)
• Operating manual
• Short multilingual instructions with safety notes
Features
• 10/100MBit
• connection to printer with Centronics compatible parallel port
• configuration possible at www-Browser (e.g. Internet Explorer)
Safety Instructions
Any claims for guarantee will become invalid in the event of damage
that results form the non-observance of the operating manual. We do
not accept responsibility for such damage.
The unauthorised conversion and/or modification of the product is inadmissible
because or safety and approval reasons (CE).
The product has been constructed in safety class 2. As source of voltage a regular
mains socket (230V/50Hz) of the public power supply must be used.
Electricity powered devices must be kept out of the reach of children. Please be par-
ticularly watchful in the presence of children.
Handle the product with care – it will be damaged by concussions or impact or when
falling even from low down
Connection
• Switch off the printer, separate it from the mains voltage.
• Remove the printer cable from the printer and connect the print server instead of
the cable to the 36pole Centronics socket.
• Connect the print server with a twisted pair cable (CAT5) to your network
hub/switch.
• Switch on the printer.
• Connect the power supply socket of the printer to a regular mains socket with the
delivered mains unit.
Installation
The print server can be configured e.g. with the internet explorer. The standard IP-
address of the print server is 192.168.0.1 (subnet mask 255.255.255.0).
Except for the last number of the IP-address (1) and the IP-address of the PC must
be identical, e.g. 192.168.0.25, 192.168.0.167 or similar.
The CD included in the delivery contains a comfortable installation programme.
Insert the delivered CD in the CD-ROM running carriage. If the installation program-
me does not launch automatically, start the programme "Autoptn.exe" in the dictio-
nary "Autoptn" (this procedure may vary with the more recent versions of the soft-
ware).
Please observe the delivered operating manual or the documentation contained on
the CD for the further installation.
Handling
The product should be used only indoors not outdoors.
Never turn on the device immediately after if has been brought from a cold into a
warm room. Condensation water that forms might destroy your device.
Leave the device switched off and wait until it has reached room temperature.
Depending on the circumstances this can take several hours.
Make sure that the insulation of the complete product is neither damaged nor
destroyed. The casing must not be opened! Maintenance or reparation work must
be carried out by a specialist workshop.
Version 03/02
Prior to use please make always sure that the device is not damaged!
°
If the product is damaged do NOT connect it to the mains voltage!
Mortal danger!
Safe operation must be presumed to be no longer possible, if
- the product exhibits visible damage
- the product does not operate any longer
- the product was stored under unfavourable conditions for a longer period of time
or
- the product was exposed to extraordinary stress caused by transport.
If the product is not going to be operated for a longer period of time separate the
mains unit from the mains socket.
Please avoid the following unfavourable ambient conditions where the product is
placed or in transport:
- Moisture or excessive air humidity
- Extreme cold or heat
- Dust or flammable gases, fumes or solvents
- Strong vibrations
- Strong magnetic fields, such as in the vicinity or machines or loudspeakers
Please make sure that the cables are neither bent nor squeezed when placing the
product.
Tips & Notes
• Because of the multitude of different printers it may occur that the operation of the
printer with the print server is not possible.
This might be specially the case with printers which transfer the data bi-directio-
nally, e.g. status display for internal printing cartridge or similar.
In such a case use another printer on a test basis or try to deactivate the bi-direc-
tional data transfer in the printer driver, if possible.
• When the mains unit of the print server is removed or pulled out the print server is
out of action
• Make sure that a network wire which is connected with sheaths across the joints
1:1 is used, not a crossed network wire.
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
