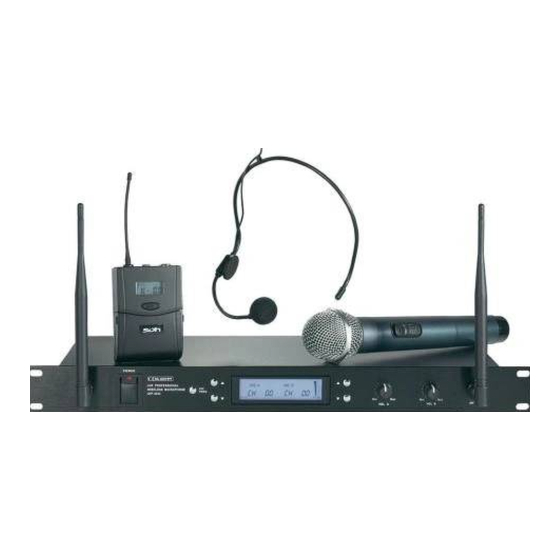

MC Crypt UHF-2032 Bedienungsanleitung

Version 12/09
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MC Crypt UHF-2032

Inhaltszusammenfassung für MC Crypt UHF-2032

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Symbolerklärung ..............................4 Sicherheitshinweise ..............................5 Featurebeschreibung ............................. 6 Anschluss- und Bedienelemente ........................... 7 Aufstellung/Montage ............................... 8 Anschluss ................................9 Anschluss des Empfängers ..........................9 Netzanschluss ............................... 10 Einlegen/Wechsel der Mikrofonbatterien ......................10 Einstellung der Sendekanäle ..........................

  • Seite 3: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan- leitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Funkmikrofon-Set dient zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische Signale und zur Übertragung dieser Signale über eine Funkstrecke. Das niederpegelige Audioausgangssignal des Empfängers darf nur an geeignete Audioeingänge von Audiogeräten angeschlossen werden. Der Empfänger ist nur für den Anschluss an 230V~50Hz Wechselspannung über das beiliegende Steckernetzteil zugelassen.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! •...

  • Seite 6: Featurebeschreibung

    Sicherheitshinweise • Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus. • Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

  • Seite 7: Anschluss- Und Bedienelemente

    Anschluss- und Bedienelemente (1) Anschluss ANT.A (6) Tasten (2) Schalter POWER (7) Regler VOL A (3) Taste CH/FREQ (8) Regler VOL B (4) Tasten (9) Anschluss ANT.B (5) Display (10) Anschluss MIXED A/B (12) Anschluss MIC-A (11) Anschluss MIC-B (13) Anschluss DC IN...

  • Seite 8: Aufstellung/Montage

    Aufstellung/Montage Achten Sie bei der Aufstellung/Montage auf ausreichende Belüftung. Stellen Sie den Empfänger nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhitzung führen (Brandgefahr).

  • Seite 9: Anschluss

    Anschluss Anschluss des Empfängers Benutzen Sie zum Anschluss der Ausgänge nur hierfür geeignete abgeschirmte XLR- bzw. Klinkenleitungen. Bei Verwendung anderer Kabel können Störungen auftreten. Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an den XLR-Ausgang nur Geräte mit einem XLR-Eingang bzw. an den Klinkenausgang nur Geräte mit einem Klinkeneingang angeschlossen werden.

  • Seite 10: Netzanschluss

    Anschluss Netzanschluss Die Netzsteckdose, an die das Netzteil angeschlossen wird muss leicht erreichbar sein, damit das Netzteil im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann. Lassen Sie die Leitung des Netzteils nicht mit anderen Leitungen in Kontakt kommen. Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen.
  • Seite 11 Einlegen/Wechsel der Mikrofonbatterien • Schalten Sie das Mikrofon aus (Schalter nach unten schieben). • Schrauben Sie das Gehäuseunterteil vom Mikrofon ab. • Entfernen Sie ggf. die entladenen Batterien aus dem Batteriefach. • Legen Sie drei neue 1,5V-Mignonzellen (AA) polungsrichtig in das Batteriefach ein. Die korrekte Polung ist im Batteriefach angegeben.

  • Seite 12: Einstellung Der Sendekanäle

    Einstellung der Sendekanäle Für jedes Mikrofon sind 4 Sendekanäle einstellbar. Die Kanaleinstellungen an den Mikrofonen und am Empfänger müssen identisch sein. • Schalten Sie das Mikrofon aus (Schalter nach unten schieben). • Schrauben Sie das Gehäuseunterteil vom Mikrofon ab. • Stellen Sie den Sendekanal an Mikrofon A mit den DIP-Schaltern auf den gewünschten Kanal (0-3) ein.

  • Seite 13: Wartung

    Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Funkmikrofon-Sets z.B. auf Beschädigung des Netzteils und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzteil aus der Steckdose ziehen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: •...

  • Seite 14: Behebung Von Störungen

    Behebung von Störungen Mit dem Funkmikrofon-Set haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können: Beachten Sie unbedingt die Sicherheitshinweise! Keine Funktion, nachdem der Schalter POWER (2) eingeschaltet wurde.

  • Seite 15: Handhabung

    Handhabung • Betreiben Sie das Gerät nie mit beschädigtem Gehäuse oder fehlenden Abdeckungen. • Stecken Sie das Netzteil niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.

  • Seite 16: Technische Daten

    Technische Daten System Funkfrequenz ..............863-865MHz Kanäle ................8 Reichweite ................ca. 30m (in Räumen) ca. 100m (unter Idealbedingungen) Modulationsart ..............FM Frequenzbereich ..............100-10.000Hz S/N ..................>60dB Dynamikbereich ..............>60dB Klirrfaktor ................<1,5% Betriebstemperaturbereich ..........-10 bis +50°C Empfänger Betriebsspannung ..............

  • Seite 17: Zulassungshinweis

    Zulassungshinweis Am System dürfen keine baulichen Veränderungen vorgenommen werden, d.h. es müssen die mit den Geräten gelieferten Antennen verwendet werden. Auch Maßnahmen zur Erhöhung der Sendeleistung dürfen nicht durchgeführt werden. Anderenfalls verliert das System seine Zulassung und die allgemeine Betriebserlaubnis. Zudem führen technische Änderungen zur Zerstörung elektronischer Bauteile.
