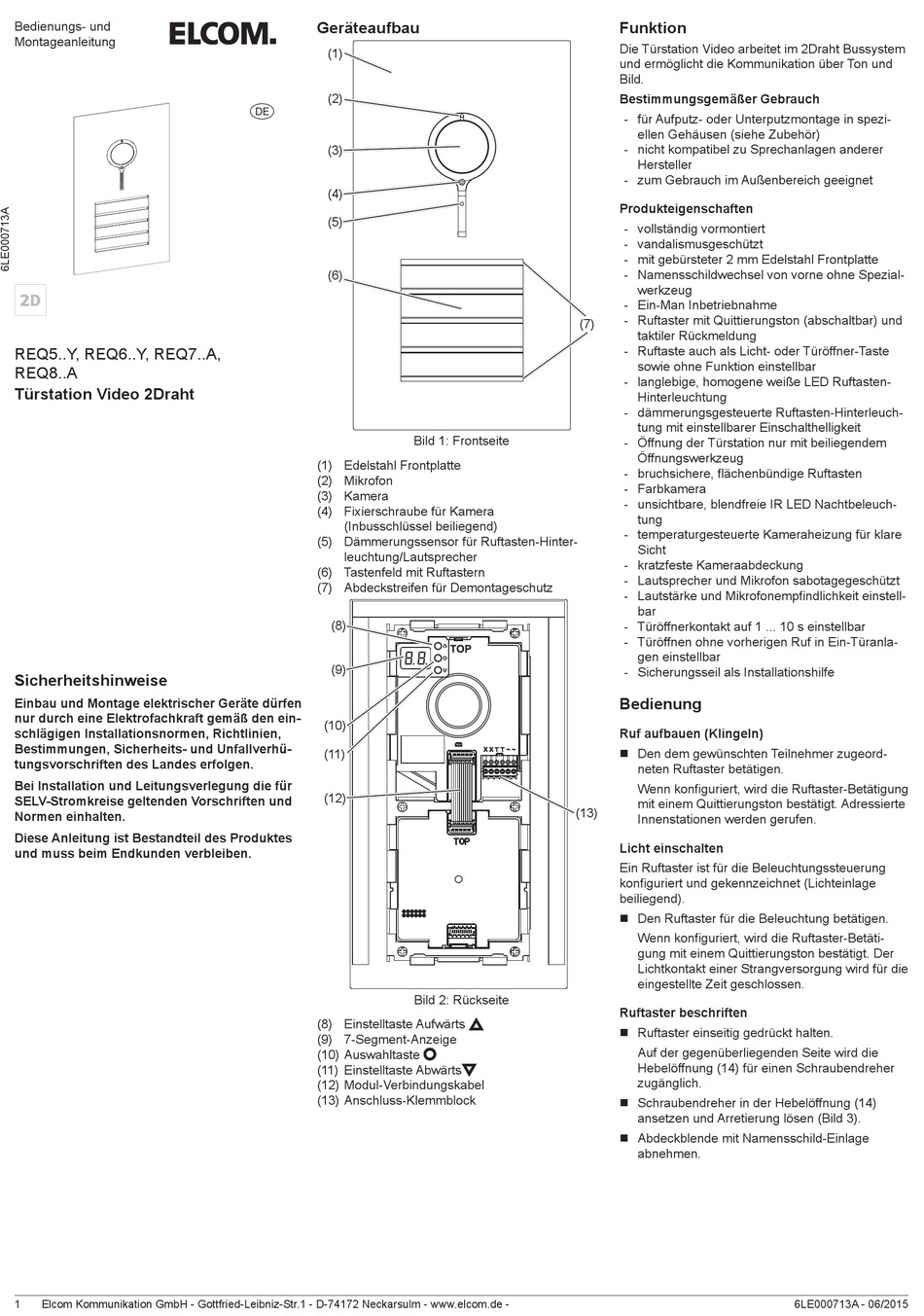

ELCOM REQ6..Y Bedienungs- Und Montageanleitung

Bedienungs- und
Montageanleitung
REQ5..Y, REQ6..Y, REQ7..A,
REQ8..A
Türstation Video 2Draht
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
1 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Geräteaufbau
(1)
(2)
e
(3)
(4)
(5)
(6)
Bild 1: Frontseite
(1) Edelstahl Frontplatte
(2) Mikrofon
(3) Kamera
(4) Fixierschraube für Kamera
(Inbusschlüssel beiliegend)
(5) Dämmerungssensor für Ruftasten-Hinter-
leuchtung/Lautsprecher
(6) Tastenfeld mit Ruftastern
(7) Abdeckstreifen für Demontageschutz
(8)
(9)
(10)
(11)
(12)
Bild 2: Rückseite
(8) Einstelltaste Aufwärts
(9) 7-Segment-Anzeige
(10) Auswahltaste
(11) Einstelltaste Abwärts
(12) Modul-Verbindungskabel
(13) Anschluss-Klemmblock
Funktion
Die Türstation Video arbeitet im 2Draht Bussystem
und ermöglicht die Kommunikation über Ton und
Bild.
Bestimmungsgemäßer Gebrauch
- für Aufputz- oder Unterputzmontage in spezi-
ellen Gehäusen (siehe Zubehör)
- nicht kompatibel zu Sprechanlagen anderer
Hersteller
- zum Gebrauch im Außenbereich geeignet
Produkteigenschaften
- vollständig vormontiert
- vandalismusgeschützt
- mit gebürsteter 2 mm Edelstahl Frontplatte
- Namensschildwechsel von vorne ohne Spezial-
werkzeug
- Ein-Man Inbetriebnahme
- Ruftaster mit Quittierungston (abschaltbar) und
(7)
taktiler Rückmeldung
- Ruftaste auch als Licht- oder Türöffner-Taste
sowie ohne Funktion einstellbar
- langlebige, homogene weiße LED Ruftasten-
Hinterleuchtung
- dämmerungsgesteuerte Ruftasten-Hinterleuch-
tung mit einstellbarer Einschalthelligkeit
- Öffnung der Türstation nur mit beiliegendem
Öffnungswerkzeug
- bruchsichere, flächenbündige Ruftasten
- Farbkamera
- unsichtbare, blendfreie IR LED Nachtbeleuch-
tung
- temperaturgesteuerte Kameraheizung für klare
Sicht
- kratzfeste Kameraabdeckung
- Lautsprecher und Mikrofon sabotagegeschützt
- Lautstärke und Mikrofonempfindlichkeit einstell-
bar
- Türöffnerkontakt auf 1 ... 10 s einstellbar
- Türöffnen ohne vorherigen Ruf in Ein-Türanla-
gen einstellbar
- Sicherungsseil als Installationshilfe
Bedienung
Ruf aufbauen (Klingeln)
„ Den dem gewünschten Teilnehmer zugeord-
neten Ruftaster betätigen.
Wenn konfiguriert, wird die Ruftaster-Betätigung
mit einem Quittierungston bestätigt. Adressierte
(13)
Innenstationen werden gerufen.
Licht einschalten
Ein Ruftaster ist für die Beleuchtungssteuerung
konfiguriert und gekennzeichnet (Lichteinlage
beiliegend).
„ Den Ruftaster für die Beleuchtung betätigen.
Wenn konfiguriert, wird die Ruftaster-Betäti-
gung mit einem Quittierungston bestätigt. Der
Lichtkontakt einer Strangversorgung wird für die
eingestellte Zeit geschlossen.
Ruftaster beschriften
„ Ruftaster einseitig gedrückt halten.
Auf der gegenüberliegenden Seite wird die
Hebelöffnung (14) für einen Schraubendreher
zugänglich.
„ Schraubendreher in der Hebelöffnung (14)
ansetzen und Arretierung lösen (Bild 3).
„ Abdeckblende mit Namensschild-Einlage
abnehmen.
6LE000713A - 06/2015
