Inhaltszusammenfassung für Gerco DC 5851

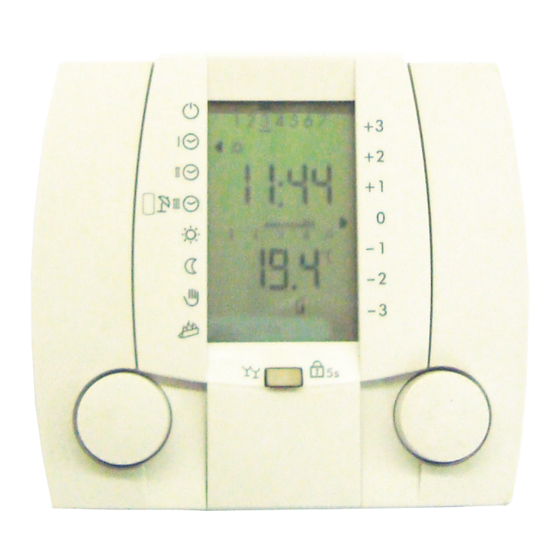

- Seite 1 EINE MARKE VON Raumregelgerät DC 5851 für Pelletkaminofen Modular III Technische Information Bedienungsanleitung für den Anlagenbetreiber...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Symbolerklärung ..................................2 Sicherheitshinweise ................................. 3 Begriffserklärung und Abkürzungen ..........................3 Bedienung des Raumgerätes ............................... 4 Sicherheitsvorschriften ................................4 Was kann das Raumregelgerät ............................5 Was Sie als Anlagenbetreiber selbst einstellen können ....................5 Temperaturangaben ................................5 Wirksamkeit der Einstellungen ............................5 Raumtemperaturabhängiger Betrieb .......................... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise • Bitte lesen Sie diese Anleitung vor Inbetriebnahme des Pelletkaminofens aufmerksam durch. Der einwandfreie Betrieb hängt von der strikten Einhaltung dieser Betriebsanleitung ab. • Lassen Sie sich von Ihrem Heizungsfachmann in die Bedienung und Reinigung des Ofens einweisen. •... -
Seite 4: Bedienung Des Raumregelgerätes Dc 5851
Bedienung Bedienung des Raumregelgerätes DC 5851 Das DC 5851 ist ein modernes Raumregelgerät, ausgerüstet mit Funktionen um einen Pelletkaminofen (Ausstattung mit Pellets-Feuerungsautomat) optimal zu betreiben und ein Höchstmass an Komfort zu bieten. Die meisten der notwendigen Einstellungen werden einmal bei der Inbetriebnahme durch den Heizungsfachmann vorgenommen. -
Seite 5: Was Kann Das Raumregelgerät
• geschlossene Blende: Die veränderten Einstellungen werden ab sofort wirksam • offene Blende: Die veränderten Einstellungen werden bei Einstellerwechsel oder beim Schließen der Blende wirksam Raumtemperaturabhängiger Betrieb Das Raumregelgerät DC 5851 ist im Werk derart eingestellt, dass er bei der Inbetriebnahme ohne besondere Anpassungen funktioniert. In speziellen Fällen kann eine Anpassung von Einstellungen (z. B. Raumeinfluss Einsteller 3:07, siehe Seite 19) die Funktionsweise optimieren. Der Regler muss in dieser Anwendung zwingend im Hauptwohnraum (Referenzraum) montiert sein. -
Seite 6: Bedienelemente
Bedienung Bedienelemente 1. Bedienebene (Blende geschlossen) Taste C Partyfunktion 5s: Bediensperre Einstellknopf B Wahlknopf A Raumtemperatur Betriebsarten Heizbetrieb anpassen wählen 2. Bedienebene (Blende offen) Einstellknopf B Wahlknopf A Werte einstellen und Funktion abfragen wählen RESET-Taste CLR-Taste Taste C Emissionsmessung; 5s: Entriegelung Display-Anzeigen Die Abbildung zeigt eine typische Anzeige im Heizbetrieb 1. Bedienebene (Blende geschlossen) Uhrzeit und Wochentag aktuelle Betriebsart... -
Seite 7: Einstellungen 1. Bedienebene
Bedienung Einstellungen 1. Bedienebene (Blende geschlossen) Betriebsart wählen Einstellen mit dem Drehknopf Der Pfeil links im Display zeigt auf die angewählte Betriebsart, welche sofort nach dem Wählen aktiv ist. Symbol Betriebsart Erläuterung AUS (Standby) Dauernd AUS; Raumschutztemperatur aktiv Uhrenprogramm I Heizen gemäß dem gewählten Uhren- Uhrenprogramm II programm I und II (Normal, Komfort, Abgesenkt) ... -
Seite 8: Bediensperre
Bedienung Bediensperre Die aktive Bediensperre verhindert unbeabsichtigte Einstellungsänderungen. Die Bediensperre gilt für alle Funktionen. Bedienschritt Bedienung Anzeige Bediensperre aktivieren 5 Sekunden Bediensperre deaktivieren 5 Sekunden Bei aktiver Bediensperre erscheint im Display kurz Partyfunktion Heizung Die Partyfunktion Heizung wirkt für 3 Stunden während oder ab Beginn der nächsten Absenkphase. -
Seite 9: Einstellungen 2. Bedienebene
Bedienung Einstellungen 2. Bedienebene (Blende geöffnet) Unsachgemäße Veränderungen können Fehlverhalten des Pelletkaminofens oder eine Beein- trächtigung der Lebensdauer zur Folge haben. Symbol Einstellfunktion Werksein- Einstell- Einheit stellung bereich Uhrzeit einstellen; Seite 11 bei Inbetriebnahme einstellen 0:00 - h/min Datum einstellen; Seite 12 01.01 bei Inbetriebnahme einstellen 2004 2078 M/T/J Raumtemperatur Heizbetrieb „Normal“ einstellen; Seite 12 20 10-30 °C... -
Seite 10: Emissionsmessung (Schornsteinfeger)
Bedienung Emissionsmessung (Schornsteinfeger) Bedienschritt Bedienung Anzeige 1. Blende öffnen Emissionsmessung aktivieren: Taste C kurz drücken, das Brennersymbol blinkt 2. Sobald der Kessel zur Messung bereit ist, leuchtet das Brennersymbol. Blende schließen oder 3. Emissionsmessung deaktivieren automatische Beendigung nach Zeitlimit (ca. 15min.) Entriegeln nach Fehlermeldung Vor dem Entriegeln müssen die Fehler (siehe S. 11) behoben werden! Bei technischen Problemen ist der Fachmann beizuziehen! -
Seite 11: Fehleridentifikation
Bedienung Fehleridentifikation Entriegelung der Fehlermeldung nach Behebung nachfolgender Fehler, siehe S. 10. Anzeige Beschreibung Abhilfe Err 2 Fehler in der Kommunikation Raumregelgerät, bzw. Feuerungsautomat durch Fachmann zwischer Raumregelgerät überprüfen, evtl. wechseln lassen und Feuerungsautomat ALr 1 Rauchgasfühler defekt Kurzschluss oder Unterbruch, Rauchgasfühler und dessen (Fühler-Kurzschluss oder Anschluss prüfen! Unterbruch) -
Seite 12: Datum Einstellen
Bedienung Datum einstellen Es ist ein Kalenderprogramm vorhanden welches bis zum Jahr 2078 programmiert ist, wobei die Schaltjahre darin berücksichtigt sind. Bedienschritt Bedienung Anzeige Blende öffnen Datum wählen Beispiel: 21. Oktober 2013 Datum einstellen Beispiel: 05. November 2013 Andere Funktion wählen oder Blende schließen Es erscheint die gewählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige Hinweis: Mit der Einstellung des Datums wird der entsprechende Wochentag markiert: 1 = Mon- tag ... -
Seite 13: Raumtemperatur Absenkbetrieb Einstellen
Bedienung Raumtemperatur Absenkbetrieb einstellen Bedienschritt Bedienung Anzeige Blende öffnen Funktion wählen Raumtemperatur Absenkbetrieb einstellen Beispiel: 16 °C Andere Funktion wählen oder Blende schließen Es erscheint die gewählte Funktion oder Die Einstellung ist gespeichert die Standardanzeige Soll- und Istwerte abfragen Bedienschritt Bedienung Anzeige Blende öffnen Mit dem Drehknopf B können die Ist- werte abgefragt werden. Beispiel: Raumtemperatur 23.3°C Umschalten auf Soll- und Istwerte abfragen... -
Seite 14: Soll- Oder Istwerte In Die Standardanzeige Übernehmen
Bedienung Soll- oder Istwerte in die Standardanzeige übernehmen 1. Gewünschte Temperatur (Soll- oder Istwert) wie eben erklärt wählen 2. Mit dünnem Stift die CLR-Taste drücken CLR-Taste mit dünnem Stift drücken 3. Blende schließen. Der Wert wird in der Standard-Anzeige angezeigt. Uhrenprogramme Werkseinstellung der Uhrenprogramme P1 = Heizprogramm 1 - Wohnhaus Normalprogramm Tagesblöcke Heizung Wochentage Markierte Tage Notiz Notiz Mo - Fr 06.00 22.00 Sa - So 07.00 23.00... -
Seite 15: Zurückladen Der Werkseinstellungen Der Uhrenprogramme
Bedienung Zurückladen der Werkseinstellungen der Uhrenprogramme Die werkseitig programmierten Heizprogramme können jederzeit zurückgeladen werden, siehe „Uhrenprogramme“ Seite 14. Bedienschritt Bedienung Anzeige Blende öffnen, Funktion wählen Programm P1 bis P3 wählen Beispiel: Programm P3 Zeitprogramm abfragen Beispiel: Programm P3 CLR-Taste mit dünnem Stift drücken Das gewählte Programm wird auf Werkseinstellung zurückgeladen Anzeige verlassen, das Standard-Uhren- Blende... - Seite 16 Bedienung Ändern des Heizprogramms Bedienschritt Bedienung Anzeige Blende öffnen, Funktion wählen Programm P1 bis P3 wählen Beispiel: Programm P1 Änderung aktivieren Beispiel: Programm P1 Tag-, Tagblock und Zeitpunkt für den Beginn der Änderung wählen Schnelles Drehen beschleunigt die Wahl Zwischen Normal-, Komfort-, und Absenkbetrieb wechseln Heizperiode programmieren Schwarze Segmente werden hinzugefügt Eingabe Komfortperiode wählen (sofern gewünscht)
-
Seite 17: Ferienprogramm
Bedienung Ferienprogramm Es können bis zu 7 Ferienprogramme eingestellt werden. Während dem Ferienbetrieb wird auf die Raumschutztemperatur geheizt (Einsteller 3:00, Seite 19). Beginn und Ende des Ferienprogramms fällt jeweils auf den Datumswechsel. Ferienprogramm einstellen Bedienschritt Bedienung Anzeige Funktion wählen Programm P1 bis P7 wählen Beispiel: Programm P1 Eingabe wählen (Bei einem vorhandenen Ferienprogramm... - Seite 18 Bedienung Ferienprogramm abfragen Bedienschritt Bedienung Anzeige Funktion wählen Programm P1 bis P7 wählen Beispiel: Programm P1 Datum für den ersten Ferientag erscheint Beispiel: 20 Juli für P1 Datum für den letzten Ferientag erscheint Beispiel: 25 Juli für P1 Durch Weiterdrehen können alle vorhandenen Daten abgefragt werden von P1 bis P7 Anzeige verlassen Blende...
-
Seite 19: Zusätzliche Einstellungen
Bedienung Zusätzliche Einstellungen Einstellebene E2 - Korrektur der angezeigten Raumtemperatur In der Einstellebene E2 existiert nur 1 Einsteller, die Raummesswert-Korrektur. Die im Display angezeigte Raumtemperatur (Istwert) kann gemäß folgenden Schritten korrigiert, und somit an den Wert eines anderweitigen Messgerätes angepasst werden (Fühlerkalibrierung). Bedienschritt Bedienung Anzeige Blende öffnen Funktion wählen „E2“ wählen Es erscheint die aktuelle Raumtemperatur (Mess- wert + bisherige Korrektur) Beispiel: 20.0 °C Die Raumtemperaturanzeige kann nach Wunsch... -
Seite 20: Einstellebene E5 - Statusanzeigen Und Einstellungen Für Den Anlagenbetreiber
Bedienung Änderung von Einstellern in den Einstellebenen 3 Verstellung der Raumschutztemperatur und der Verstärkung des Raumeinflusses Bedienschritt Bedienung Anzeige Funktion wählen „E3“ wählen Einsteller 3:00 - Raumschutztemperatur Beispiel: 10.0 °C Einsteller 3:00 Wert ändern, Beispiel: 12.0 °C Einsteller 3:07- Verstärkung Raumeinfluss Beispiel: 5.0 Einsteller 3:07 Wert ändern, Beispiel: 8.0 °C Andere Funktion wählen oder Blende schließen. Es erscheint die ge- wählte Funktion oder die Die Einstellung ist gespeichert Standardanzeige Einstellebene E5 - Status-Anzeigen und Einsteller für den Anlagenbetreiber In der Einstellebene E5 sind für den Betreiber wichtige Status-Anzeigen und Einsteller verfügbar. - Seite 21 Bedienung Anzeigen und Änderung von Einstellern in den Einstellebenen 5 Bedienschritt Bedienung Anzeige Funktion wählen „E5“ wählen Einsteller 2:01 - Anzeige Betriebszustand des Ofens (0 = Standby, 1 = Vorspülen, 2 = Zünden, 3 = Stabilisierungphase, 4 = Modulation, 6 = Ausbrand, 8 = Fehler) (keine Verstellung möglich) Einsteller 2:74 - Anzeige der max.
-
Seite 22: Einstellungen Für Den Heizungsfachmann
Bedienung Einstellungen für den Heizungsfachmann In einer separaten Bedienebene kann der Heizungsfachmann diverse Anpassungen und Einstellungen vornehmen, z.B. Zeit für Wartungsintervalle, Schaltdifferenzen und diverse verbrennungsspezifische Einstellungen. Diese sind in einer sepataten Anleitung aufgeführt. Widerstandswerte der Temperaturfühler Mit einem Ohmmeter können im Servicefall die angeschlossenen Fühler überprüft werden. In nachfolgender Tabelle sind die entsprechenden Widerstandswerte der Fühler in Ohm angegeben. Temperatur Widerstand Kessel- und Widerstand Rauchgas-... - Seite 23 Notizen...
- Seite 24 CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 • D-57290 Neunkirchen/Siegerland • Telefon (02735) 760-142 • Telefax (02735) 770-903 Internet: www.capito-heiztechnik.de • eMail-Adresse: heiztechnik@capito-gmbh.de...
