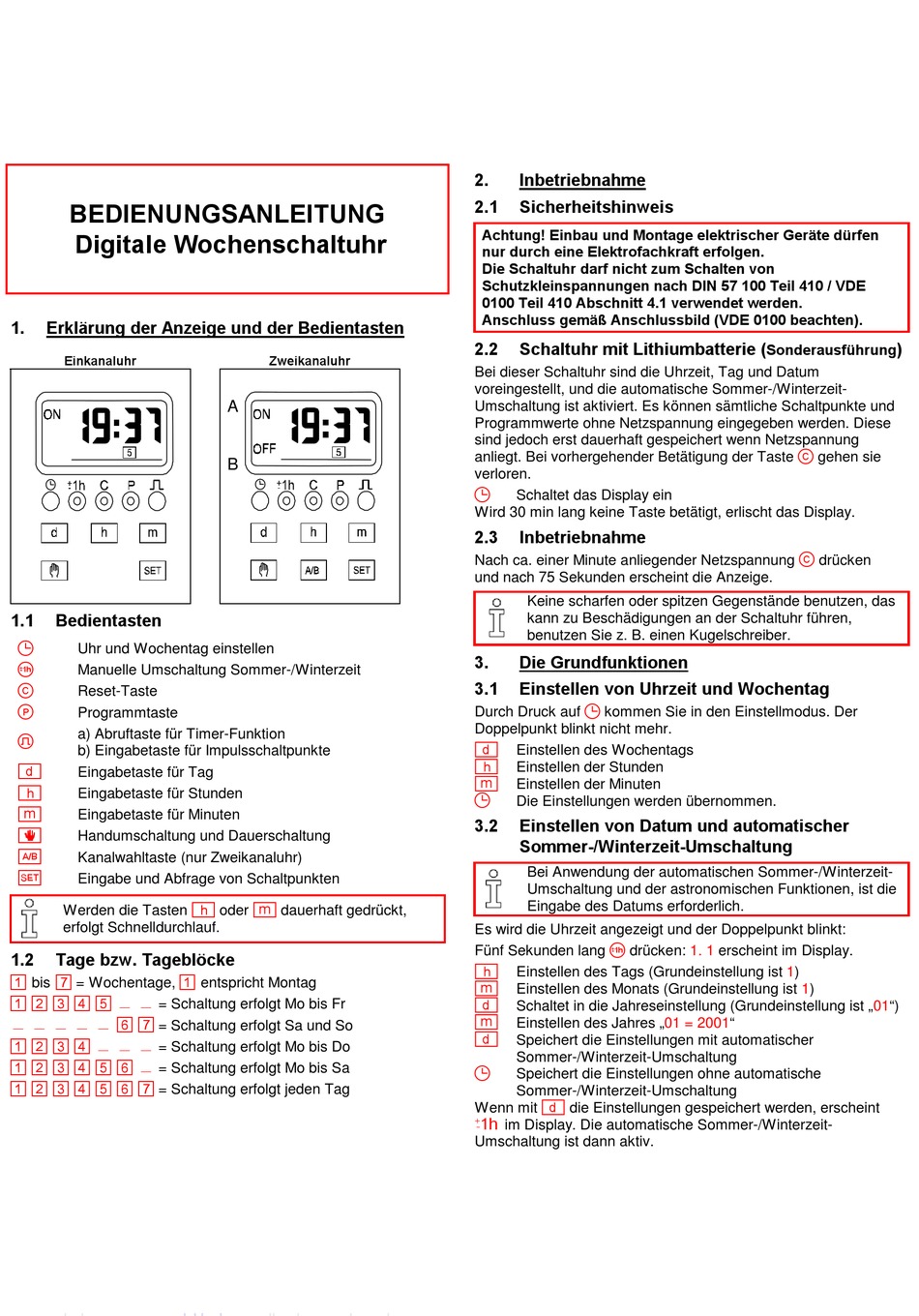

BEDIENUNGSANLEITUNG
Digitale Wochenschaltuhr
1.
Erklärung der Anzeige und der Bedientasten
Einkanaluhr
1.1
Bedientasten
i
Uhr und Wochentag einstellen
e
Manuelle Umschaltung Sommer-/Winterzeit
b
Reset-Taste
q
Programmtaste
a) Abruftaste für Timer-Funktion
l
b) Eingabetaste für Impulsschaltpunkte
d
Eingabetaste für Tag
h
Eingabetaste für Stunden
m
Eingabetaste für Minuten
o
Handumschaltung und Dauerschaltung
a
Kanalwahltaste (nur Zweikanaluhr)
s
Eingabe und Abfrage von Schaltpunkten
Werden die Tasten
erfolgt Schnelldurchlauf.
1.2
Tage bzw. Tageblöcke
1
7
1
bis
= Wochentage,
1 2 3 4 5 _ _
= Schaltung erfolgt Mo bis Fr
_ _ _ _ _ 6 7
= Schaltung erfolgt Sa und So
1 2 3 4 _ _ _
= Schaltung erfolgt Mo bis Do
1 2 3 4 5 6 _
= Schaltung erfolgt Mo bis Sa
1 2 3 4 5 6 7
= Schaltung erfolgt jeden Tag
Zweikanaluhr
A
B
h
m
oder
dauerhaft gedrückt,
entspricht Montag
2.
Inbetriebnahme
2.1
Sicherheitshinweis
Achtung! Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen.
Die Schaltuhr darf nicht zum Schalten von
Schutzkleinspannungen nach DIN 57 100 Teil 410 / VDE
0100 Teil 410 Abschnitt 4.1 verwendet werden.
Anschluss gemäß Anschlussbild (VDE 0100 beachten).
2.2
Schaltuhr mit Lithiumbatterie (
Bei dieser Schaltuhr sind die Uhrzeit, Tag und Datum
voreingestellt, und die automatische Sommer-/Winterzeit-
Umschaltung ist aktiviert. Es können sämtliche Schaltpunkte und
Programmwerte ohne Netzspannung eingegeben werden. Diese
sind jedoch erst dauerhaft gespeichert wenn Netzspannung
anliegt. Bei vorhergehender Betätigung der Taste
verloren.
i
Schaltet das Display ein
Wird 30 min lang keine Taste betätigt, erlischt das Display.
2.3
Inbetriebnahme
Nach ca. einer Minute anliegender Netzspannung
und nach 75 Sekunden erscheint die Anzeige.
Keine scharfen oder spitzen Gegenstände benutzen, das
kann zu Beschädigungen an der Schaltuhr führen,
benutzen Sie z. B. einen Kugelschreiber.
3.
Die Grundfunktionen
3.1
Einstellen von Uhrzeit und Wochentag
i
Durch Druck auf
kommen Sie in den Einstellmodus. Der
Doppelpunkt blinkt nicht mehr.
d
Einstellen des Wochentags
h
Einstellen der Stunden
m
Einstellen der Minuten
i
Die Einstellungen werden übernommen.
3.2
Einstellen von Datum und automatischer
Sommer-/Winterzeit-Umschaltung
Bei Anwendung der automatischen Sommer-/Winterzeit-
Umschaltung und der astronomischen Funktionen, ist die
Eingabe des Datums erforderlich.
Es wird die Uhrzeit angezeigt und der Doppelpunkt blinkt:
e
Fünf Sekunden lang
drücken:
h
Einstellen des Tags (Grundeinstellung ist 1)
m
Einstellen des Monats (Grundeinstellung ist 1)
d
Schaltet in die Jahreseinstellung (Grundeinstellung ist „01")
m
Einstellen des Jahres
d
Speichert die Einstellungen mit automatischer
Sommer-/Winterzeit-Umschaltung
i
Speichert die Einstellungen ohne automatische
Sommer-/Winterzeit-Umschaltung
d
Wenn mit
die Einstellungen gespeichert werden, erscheint
f
im Display. Die automatische Sommer-/Winterzeit-
Umschaltung ist dann aktiv.
Sonderausführung
b
gehen sie
b
drücken
1. 1
erscheint im Display.
„01 =
2001"
)
