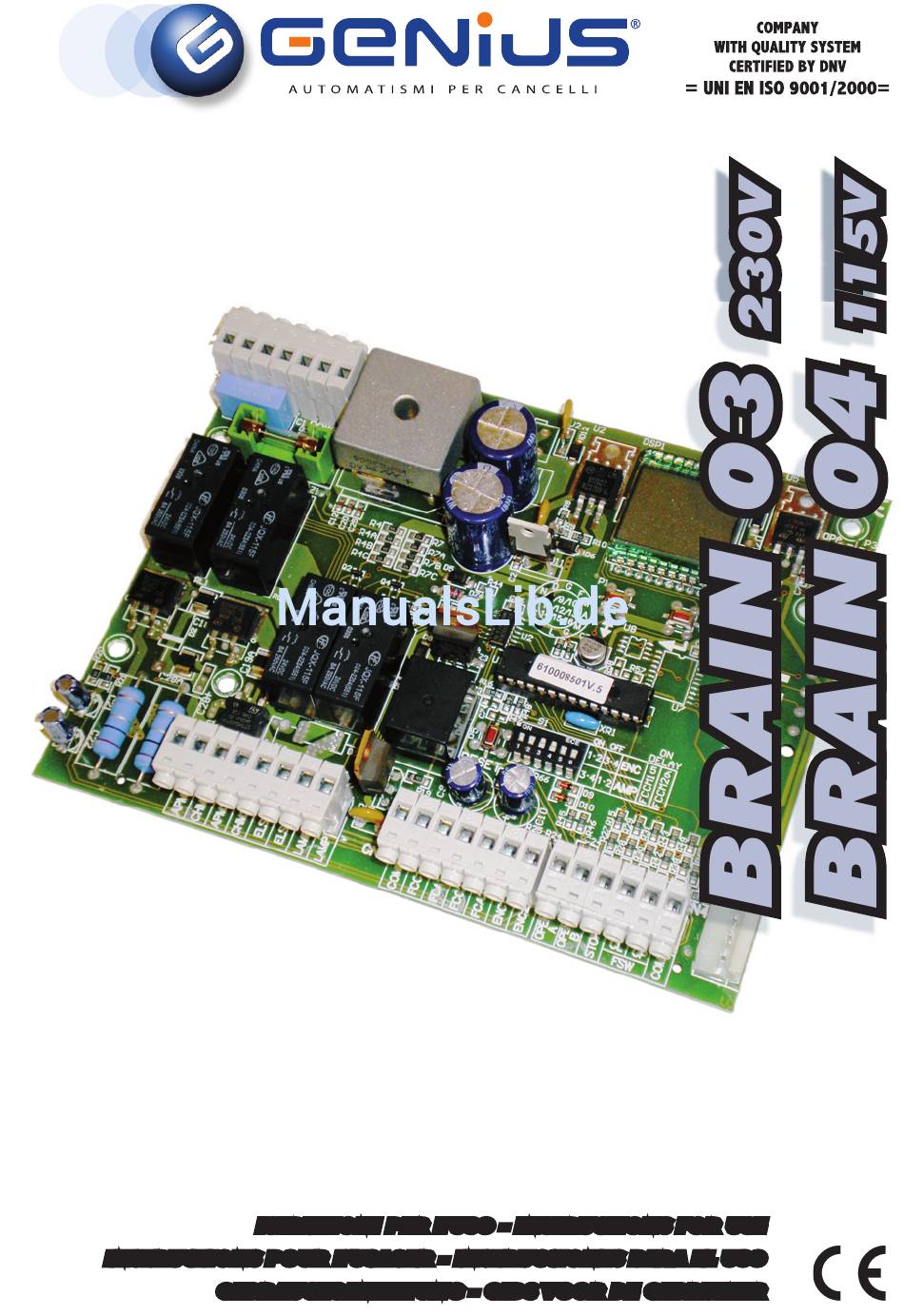

Genius BRAIN 03 Gebrauchsanleitung
230v, 115v
Vorschau ausblenden
Andere Handbücher für BRAIN 03:
- Gebrauchsanleitung - anweisungen zur installation (61 Seiten) ,
- Anweisungen zur installation (72 Seiten)
Verwandte Anleitungen für Genius BRAIN 03
Inhaltszusammenfassung für Genius BRAIN 03
- Seite 46 Pagina 40 BRAIN 03 / BRAIN 04 Guía para el instalador...
-
Seite 47: Inhaltsverzeichnis
• 2006/95/EG Niederspannungsrichtlinie. • 2004/108/EG Richtlinie zur elektromagnetischen verträglichkeit. Zusätzliche Anmerkungen: Dieses Produkt wurde in einer typischen, homogenen Konfiguration getestet (alle von GENIUS S.p.A. hergestellten Produkte). Grassobbio, 1. September 2008 Geschäftsführer D. Gianantoni Hinweise zu den Anleitungen Vor der Installation des Produkts sind die Installationsanweisungen vollständig zu lesen. -
Seite 48: Allgemeine Eigenschaften
Leitfaden für den Installateur 1. ALLGEMEINE EIGENSCHAFTEN Wir danken Ihnen für den Kauf unseres Produkts. GENIUS ist sicher, dass dieses Produkt Ihnen alle für Ihren Einsatz erforderlichen Leistungen zur Verfügung stellt. Unsere Produkte sind das Ergebnis unserer mehrjährigen Erfahrung im Bereich Automationssysteme, die dadurch verstärkt wird, dass wir zum weltweit führenden Konzern in dieser Branche gehören. -
Seite 49: Layout Der Karte (Abb. 1) Seite
BRAIN 03 / BRAIN 04 Pagina 43 Leitfaden für den Installateur 4. LAYOUT DER KARTE (Abb. 1) Pos. Beschreibung Pos. Beschreibung Klemmenleiste Versorgung Anzeigedisplay Klemmenleiste Ausgänge POWER LED Netzspannung Klemmenleiste Eingänge LED Status Eingang FCC1 CN3 - CN4 FCC1 Anschluss Empfänger... -
Seite 50: Klemmenleiste Cn3 (Abb. 4) Seite
Pagina 44 BRAIN 03 / BRAIN 04 Leitfaden für den Installateur Eine Blinkleuchte mit Dauerlicht verwenden; die Blinkfunktion wird über die Steuereinheit gesteuert. Betriebsweise der Servicelampe: Die Servicelampe bleibt für einen fest vorgegebenen Zeitraum von 90 Sekunden nach dem OPEN-Impuls eingeschaltet, danach erlischt sie. -
Seite 51: Einsetzen Der Empfängerkarte Für Funksteuerung
BRAIN 03 / BRAIN 04 Pagina 4 Leitfaden für den Installateur Eingangs wird durch die LED „FSW CL“ signalisiert. 5.4.5. s ö icherheitseinrichtungen Beim FFnen Klemmen “COM – FSW OP”. Ruhekontakt. Eine beliebige Sicherheitseinrichtung (Fotozelle, Sicherheitsleiste, Druckwächter usw.) an diese Klemmen anschließen, die beim Öffnen eines Kontakts die Öffnungsbewegung des Tors beeinflusst und die Richtungsumkehrung bis zum mechanischen Anschlag beim Schließen oder bis zum Endschalter beim Schließen bewirkt. -
Seite 52: Funktionsweise Des Displays
Pagina 4 BRAIN 03 / BRAIN 04 Leitfaden für den Installateur Wenn die Endschalter nicht verwendet werden, müssen die jeweiligen Eingänge überbrückt werden; die LED FCC1, FCA1, FCC2 und FCA2 müssen aufleuchten. Wenn keine STOPP-Vorrichtung eingebaut wird, muss der Eingang überbrückt werden; die LED STOP muss aufleuchten. Wenn keine Sicherheitseinrichtungen angeschlossen werden, müssen die jeweiligen Eingänge überbrückt werden; die LED FSW CL und FSW OP müssen aufleuchten. 9. FUNKTIONSWEISE DES DISPLAYS Die Steuereinheit ist mit einem praktischen Display zur Anzeige und Programmierung der Betriebsparameter ausgestattet. Während des Normalbetriebs zeigt dieses außerdem ständig den Zustand des Tors an. Die angezeigten Werte sind in der nachfolgenden Tabelle aufgeführt:... -
Seite 53: Programmierung
BRAIN 03 / BRAIN 04 Pagina 4 Leitfaden für den Installateur DISPLAY BESCHREIBUNG Mehrfamilienhausfunktion: wenn diese Funktion beim Öffnen des Tors aktiviert wird, wird der Start-Befehl gehemmt. Deaktiviert Aktiviert Druckstoß: wenn diese Funktion aktiviert wird, setzt sich der Flügel, an dem das Elektroschloss montiert ist, bei jedem OPEN-Impuls für einige Sekunden in Schließrichtung in Bewegung. -
Seite 54: Funktionsweise Der Elektronischen Kupplung
Pagina 4 BRAIN 03 / BRAIN 04 Leitfaden für den Installateur nicht der Fall ist, die Bewegung des Tors mit der Taste „RESET“ anhalten. Die Spannungszufuhr unterbrechen, die Drähte der Motoren/des Motors, der/die die Öffnungsbewegung durchgeführt hat/haben vertauschen. Die Programmierphase ab Punkt 1 wieder aufnehmen. - Seite 55 BRAIN 03 / BRAIN 04 Pagina 4 Leitfaden für den Installateur...
- Seite 56 Pagina 0 BRAIN 03 / BRAIN 04 Leitfaden für den Installateur...
