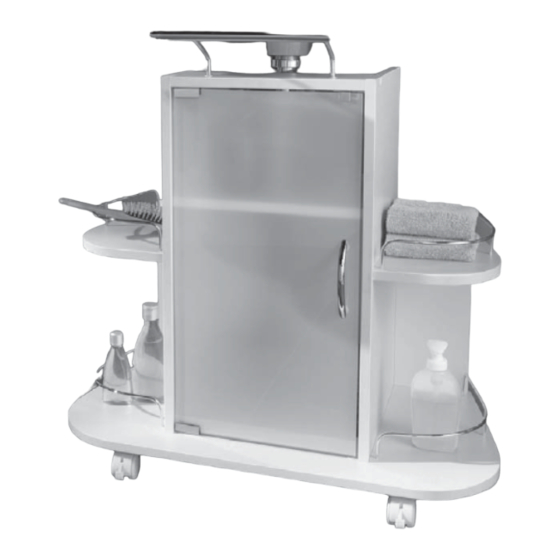

Waschbecken-Unterschrank
©
Einleitung
Machen Sie sich vor der Montage mit
dem Produkt vertraut. Lesen Sie hierzu
aufmerksam die nachfolgende Montage-
anleitung und die Sicherheitshinweise. Benutzen
Sie das Produkt nur wie beschrieben und für die
angegebenen Einsatzbereiche. Bewahren Sie diese
Anleitung gut auf. Händigen Sie alle Unterlagen bei
Weitergabe des Produktes an Dritte ebenfalls mit aus.
©
Bestimmungsgemäße
Verwendung
Dieses Produkt ist zum Aufbewahren kleiner und
leichter Gegenstände in privaten Innenräumen be-
stimmt. Eine andere Verwendung als zuvor be-
schrieben oder eine Veränderung des Produktes ist
nicht zulässig und kann zu Verletzungen und / oder
Beschädigungen des Produktes führen. Für aus be-
stimmungswidriger Verwendung entstandene Schäden
übernimmt der Hersteller keine Haftung. Das Produkt
ist nicht für den gewerblichen Einsatz bestimmt.
©
Teilebeschreibung
Linker Zwischenboden
1
Rechter Zwischenboden
2
Bodenplatte
3
Abdeckplatte
4
Linke Seitenwand
5
Rechte Seitenwand
6
Glastür
7
Einlegeboden
8
Linke Rückwand
9
Rechte Rückwand
10
Puffer für Türscharnier
11
Magnetschnapper
12
Schraube (ca. ø 3,3 x 13,5 mm)
13
Griff
14
Schraube (ca. ø 3,8 x 10 mm)
15
Holzdübel
16
54536_mio_Bad-Unterschrank_Content_LB1.indd 3
Einschraubdübel
17
Innen-Sechskantschlüssel
18
Rolle mit Feststellbremse
19
Rolle
20
Schraube (ca. ø 4 x 16 mm)
21
Bodenträger
22
Oberes Türscharnier
23
Unteres Türscharnier
24
Schutzvorrichtung (Metallschiene)
25
Schutzvorrichtung (Türscharnier)
26
Unterlegscheibe aus Plastik
27
Scharnierabdeckung
28
Handtuchstange
29
Linke Randleiste
30
Rechte Randleiste
31
Haltestange
32
Innen-Sechskantschraube
33
Unterlegscheibe aus Metall
34
Schraubenkappe
35
Metallschiene
36
Zierkappe für Bodenplatte
37
©
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken
den Lieferumfang auf Vollständigkeit sowie den ein-
wandfreien Zustand des Produktes und aller Teile.
Montieren Sie das Produkt keinesfalls, wenn der
Lieferumfang nicht vollständig ist.
1 Linker Zwischenboden
1 Rechter Zwischenboden
1 Bodenplatte
1 Abdeckplatte
1 Rechte Seitenwand
1 Linke Seitenwand
1 Glastür
1 Einlegeboden
1 Linke Rückwand
1 Rechte Rückwand
2 Puffer für Türscharniere
1 Magnetschnapper
2 Schrauben (ca. ø 3,3 x 13,5 mm)
1 Griff
2 Schrauben (ca. ø 3,8 x 10 mm)
12 Holzdübel
Einleitung
DE/AT/CH
3
21.07.10 14:47
