Montageanleitung:
Aufsatzrolladen PUKA Plus
mit PUKA-INSEKT
Stand Mai 2012

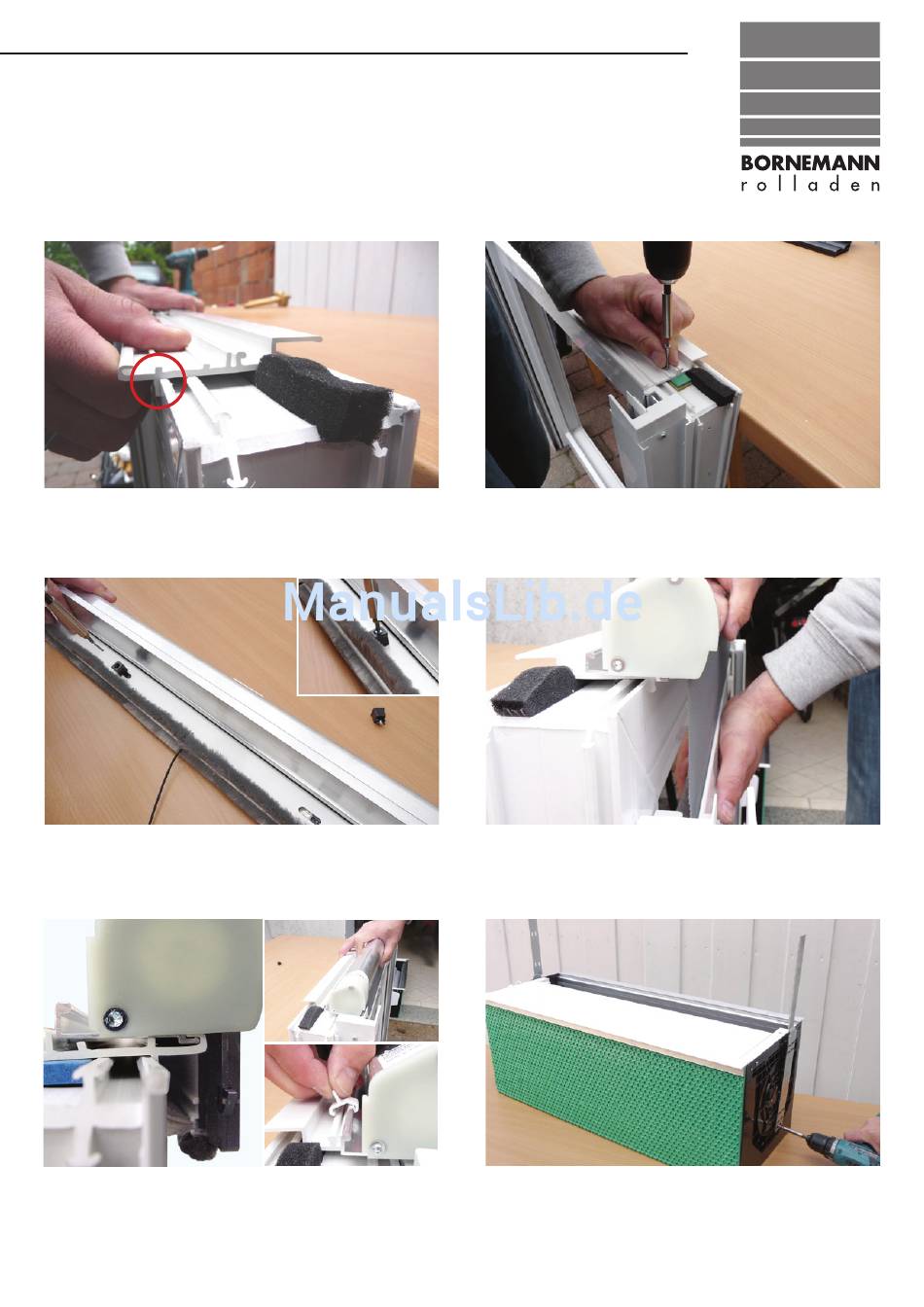

7. Abrolltraverse ausrichten
Bitte achten Sie beim Anbringen der Abrolltraverse auf die Bündigkeit
mit dem Fenster. Die Kunststoffnase am Abrollprofil muss von vorne
unmittelbar an der Blendrahmenkante anliegen.
9. Insektenschutzkassette vorbereiten
Um die Montage zu erleichtern, entfernen Sie beide schwarzen Ver-
riegelungsknöpfe aus der Endleiste der IS-Kassette durch Lösen der
zentralen Schraube.
11. IS-Kassette ausrichten
Setzen Sie die IS-Kassette der Abbildung entsprechend auf die Abroll-
traverse. Achten Sie darauf, dass die untere Hakenleiste der Kassette
sauber in die Hakenleiste der Abrolltraverse fasst. Sichern Sie die Kas-
sette durch Einklipsen der mitgelieferten Sicherungsklipse. Schieben
Sie danach die IS-Führungsschienen wieder nach oben.
8. Abrolltraverse verschrauben
Befestigen Sie die Abrolltraverse z. B. mit Bohrschrauben 4,2 x 38 m
(bauseits) auf dem Blendrahmen im Abstand von ca. 40 cm – min-
destens jedoch 3 Stück pro Element. Bei unterfütterter Abrolltraverse,
sollten Sie im Bereich der Leiste bzw. Trag-Glasklötze verschrauben.
10. IS-Gaze einführen
Setzen Sie die IS-Kassette auf die Abrolltraverse und führen Sie
vorsichtig die IS-Gaze mit der Endleiste in die hintere Nut der IS-
Führungsschienen ein. Tipp! Etwas einfacher geht es, wenn Sie die
Führungsschienen vorher ca. 5 cm herunter geschoben haben.
12. Stahllaschen unten befestigen
Befestigen Sie die mitgelieferten Stahllaschen im unteren Bereich z.B.
mit Spax-Schrauben 4 x 30 mm (bauseits) am Kopfstück, indem Sie die
Schrauben in die Schraubkanäle des Kopfstücks einschrauben
Seite 2 von 7
