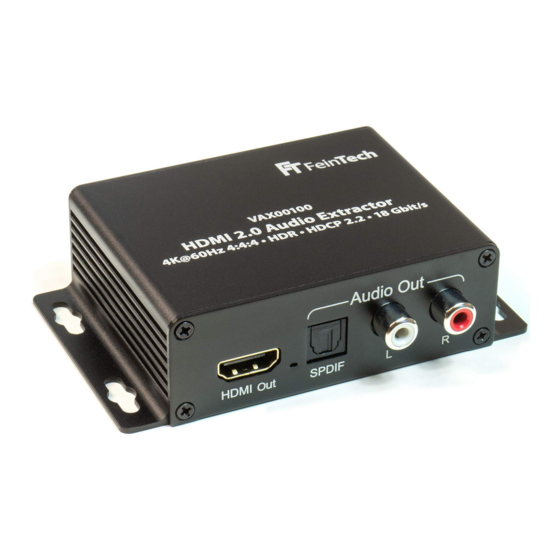

VAX00100
HDMI 2.0 Audio Extractor
unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
•
liefert das Audio-Signal einer HDMI-Verbindung digital über Toslink oder analog stereo über 2 Cinchbuchsen
•
unterstützt alle Auflösungen bis 3840x2160p sowie HDR, abwärts-kompatibel zu niedrigen Auflösungen
•
Auto/Bypass oder manuelle Umstellung der EDID, kann die HDMI-Quelle auf 2.0 oder 5.1 Tonformat schalten
Anmerkung:
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich
Betriebs-Luftfeuchtigkeit
Signal-Eingang
Unterstützter Kopierschutz
Daten-Übertragungsrate
Unterstützte Videoformate
Signal-Ausgänge
Unterstütztes Farbformat
HDR (High Dynamic Range)
Reichweite
Unterstütztes Audio Format Toslink Dolby Digital, DTS, PCM
Unterstütztes Audio Format HDMI PCM, DTS-HD Master Audio, Dolby true-HD, Dolby Digital, DTS, etc.
HDMI-CEC Steuerung
Leistungsaufnahme
Abmessungen (L×B×H)
Nettogewicht
-5° C bis +40° C
5 bis 90 % (nicht kondensierend)
1 x HDMI Buchse (Video)
HDCP 2.2 und 1.4
18 Gbps (Maximum)
4K bis zu 3840 x 2160 @ 60Hz YUV 4:4:4, inklusive 3D
1 x HDMI Buchse (Video+Audio), SPDIF Toslink (Audio digital), Cinch L+R (Audio analog)
deep color 36 bit, xv-YCC
ja
maximal 20 m / 10 m am Eingang und 10 m Ausgang bei Standard-HDMI-Kabel 24AWG,
bei 4K etwa die Hälfte
ja
< 2 W
104 x 64 x 28 mm
175 g
1
FeinTech
technology for me
®
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für FeinTech VAX00100
- Seite 1 FeinTech ® VAX00100 technology for me HDMI 2.0 Audio Extractor unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2 Bedienungsanleitung Sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme.
- Seite 2 & Tonformat). Wenn Sie ein Gerät für Stereo-Ton und eines für 5.1 Ton betreiben, liefert die Quelle normalerweise nur Stereo-Ton. Dies ist häufig nicht gewünscht. Mit dem EDID-Schalter am VAX00100 können Sie den Modus manipulieren und dadurch manuell festlegen: Die HDMI-Quelle liefert Stereo-Ton, der an den beiden Cinchbuchsen zur Verfügung steht...
-
Seite 3: Installation Und Betrieb
INSTALLATION UND BETRIEB Schließen Sie die HDMI-Signalquelle (z.B. Bluray-Player, Streaming-Box) an den HDMI-Eingang. Verbinden Sie das HDMI Display (z.B. Fernseher und Projektor) mit den HDMI Ausgang. Verbinden Sie den HDMI Audio Extractor mit einem Toslink-Lichleiter-Kabel und/oder einem Audiokabel mit Cinchstecker mit Ihrem Audiogerät (AV-Receiver oder Aktivlautsprecher). Verbinden Sie das Netzteil mit dem HDMI Audio Extractor und stecken Sie es in eine Steckdose. -
Seite 4: Entsorgung Der Verpackung
Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung. © FeinTech ® • eingetragene Marke der Spreewald Kommunikationstechnik GmbH Radensdorfer Hauptstr. 45 a • 15907 Lübben (Spreewald) • Deutschland • info@feintech.eu • WEEE-Reg.-Nr. DE15618234 www.feintech.eu • facebook.com/feintech... -
Seite 5: Specification
FeinTech ® VAX00100 technology for me HDMI 2.0 audio extractor supports 4K@60Hz YUV 4:4:4, HDR and HDCP 2.2 Instruction manual Dear customer, Thank you for purchasing this high quality product. For optimum use and safe use, please read this manual before use. Please keep this manual as a reference for future reference. - Seite 6 5.1 audio device, the source will normally only provide stereo audio. This is often not desired. With the EDID switch on the VAX00100 you can manipulate the mode and thereby set it manually:...
-
Seite 7: Connection Scheme
INSTALLATION AND OPERATION Connect the HDMI signal source (e.g., Bluray player) to the HDMI input. Connect the HDMI display (e.g. TV or projector) to the HDMI output. Connect the HDMI audio extractor with a Toslink fiber cable and/or an audio cable with RCA plugs to your audio device (AV receiver or active speakers) Connect the power supply to the HDMI audio extractor and plug it into an electrical outlet. -
Seite 8: Disposal Of The Packaging
Dolby Laboratories. DTS is a registered trademark of DTS, Inc. HDMI, the HDMI logo, and High-Definition Multimedia Interface are trademarks of HDMI Licensing LLC. FeinTech ® is a registered trademark of Spreewald Kommunikationstechnik GmbH Radensdorfer Hauptstr. 45 a, 15907 Lübben (Spreewald), Germany • info@feintech.eu more information: www.feintech.eu • facebook.com/feintech...
