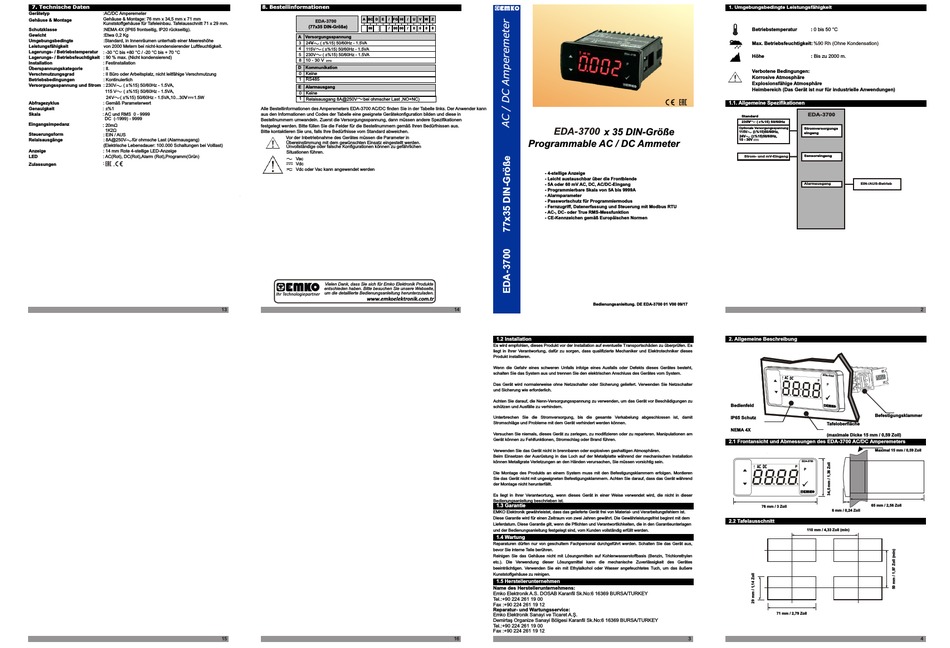

EMKO EDA-3700 Bedienungsanleitung

7. Technische Daten
Gerätetyp :AC/DC Amperemeter
Gehäuse & Montage: 76 mm x 34,5 mm x 71 mm
Gehäuse & Montage
Kunststoffgehäuse für Tafeleinbau. Tafelausschnitt 71 x 29 mm.
Schutzklasse :NEMA 4X (IP65 frontseitig, IP20 rückseitig).
Gewicht :Etwa 0,2 Kg
Umgebungsbedingte :Standard, in Innenräumen unterhalb einer Meereshöhe
Leistungsfähigkeit von 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit.
Lagerungs- / Betriebstemperatur
: -30 °C bis +80 °C / -20 °C bis + 70 °C
Lagerungs- / Betriebsfeuchtigkeit : 90 % max. (Nicht kondensierend)
Installation : Festinstallation
Überspannungskategorie : II.
Verschmutzungsgrad : II Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung
Betriebsbedingungen : Kontinuierlich
V
Versorgungsspannung und Strom : 230V ( %15) 50/60Hz - 1.5VA, ±
V
115 V ( %15) 50/60Hz - 1.5VA, ±
V
24 V ( %15) 50/60Hz - 1.5VA, ± 10...30V V 1.5W
Abfragezyklus : Gemäß Parameterwert
Genauigkeit : %1 ±
Skala : AC und RMS 0 - 9999
DC (-1999) - 9999
Eingangsimpedanz
: 20mΩ
1K2Ω
Steuerungsform : EIN / AUS
: 8A@250VVfür ohmsche Last (Alarmausgang)
Relaisausgänge
(Elektrische Lebensdauer: 100.000 Schaltungen bei Volllast)
Anzeige : 14 mm Rote 4-stellige LED-Anzeige
LED : AC(Rot), DC(Rot),Alarm (Rot),Programm(Grün)
:
Zulassungen ,
8. Bestellinformationen
A BC D E / FG HI
EDA-3700
(77x35 DIN-Größe)
09 / 00 00
A Versorgungsspannung
V
3
24V V V ( %15) 50/60Hz - 1.5VA ±
V
4 115V ( %15) 50/60Hz - 1.5VA ±
V
5 230V ( %15) 50/60Hz - 1.5VA ±
8 10 - 30 V
D Kommunikation
0 Keine
1 RS485
Alarmausgang
E
Keine
0
V
1 Relaisausgang 8A@250V bei ohmscher Last ,NO+NC)
Alle Bestellinformationen des Amperemeters EDA-3700 AC/DC finden Sie in der Tabelle links. Der Anwender kann
aus den Informationen und Codes der Tabelle eine geeignete Gerätekonfiguration bilden und diese in
Bestellnummern umwandeln. Zuerst die Versorgungsspannung, dann müssen andere Spezifikationen
festgelegt werden. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus.
Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom Standard abweichen.
Vor der Inbetriebnahme des Gerätes müssen die Parameter in
Übereinstimmung mit dem gewünschten Einsatz eingestellt werden.
Unvollständige oder falsche Konfigurationen können zu gefährlichen
Situationen führen.
V
Vac
Z
Vdc
W
Vdc oder Vac kann angewendet werden
Vielen Dank, dass Sie sich für Emko Elektronik Produkte
entschieden haben. Bitte besuchen Sie unsere Webseite,
Ihr Technologiepartner um die detaillierte Bedienungsanleitung herunterzuladen.
www.emkoelektronik.com.tr
13
15
/ U V W Z
/ 0 0 0 0
EDA-3700
Programmable AC / DC Ammeter
- 4-stellige Anzeige
- Leicht austauschbar über die Frontblende
- 5A oder 60 mV AC, DC, AC/DC-Eingang
- Programmierbare Skala von 5A bis 9999A
- Alarmparameter
- Passwortschutz für Programmiermodus
- Fernzugriff, Datenerfassung und Steuerung mit Modbus RTU
- AC-, DC- oder True RMS-Messfunktion
- CE-Kennzeichen gemäß Europäischen Normen
14
1.2 Installation
Es wird empfohlen, dieses Produkt vor der Installation auf eventuelle Transportschäden zu überprüfen. Es
liegt in Ihrer Verantwortung, dafür zu sorgen, dass qualifizierte Mechaniker und Elektrotechniker dieses
Produkt installieren.
Wenn die Gefahr eines schweren Unfalls infolge eines Ausfalls oder Defekts dieses Gerätes besteht,
schalten Sie das System aus und trennen Sie den elektrischen Anschluss des Gerätes vom System.
Das Gerät wird normalerweise ohne Netzschalter oder Sicherung geliefert. Verwenden Sie Netzschalter
und Sicherung wie erforderlich.
Achten Sie darauf, die Nenn-Versorgungsspannung zu verwenden, um das Gerät vor Beschädigungen zu
schützen und Ausfälle zu verhindern.
Unterbrechen Sie die Stromversorgung, bis die gesamte Verkabelung abgeschlossen ist, damit
Stromschläge und Probleme mit dem Gerät verhindert werden können.
Versuchen Sie niemals, dieses Gerät zu zerlegen, zu modifizieren oder zu reparieren. Manipulationen am
Gerät können zu Fehlfunktionen, Stromschlag oder Brand führen.
Verwenden Sie das Gerät nicht in brennbaren oder explosiven gashaltigen Atmosphären.
Beim Einsetzen der Ausrüstung in das Loch auf der Metallplatte während der mechanischen Installation
können Metallgrate Verletzungen an den Händen verursachen, Sie müssen vorsichtig sein.
Die Montage des Produkts an einem System muss mit den Befestigungsklammern erfolgen. Montieren
Sie das Gerät nicht mit ungeeigneten Befestigungsklammern. Achten Sie darauf, dass das Gerät während
der Montage nicht herunterfällt.
Es liegt in Ihrer Verantwortung, wenn dieses Gerät in einer Weise verwendet wird, die nicht in dieser
Bedienungsanleitung beschrieben ist.
1.3 Garantie
EMKO Elektronik gewährleistet, dass das gelieferte Gerät frei von Material- und Verarbeitungsfehlern ist.
Diese Garantie wird für einen Zeitraum von zwei Jahren gewährt. Die Gewährleistungsfrist beginnt mit dem
Lieferdatum. Diese Garantie gilt, wenn die Pflichten und Verantwortlichkeiten, die in den Garantieunterlagen
und der Bedienungsanleitung festgelegt sind, vom Kunden vollständig erfüllt werden.
1.4 Wartung
Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Schalten Sie das Gerät aus,
bevor Sie interne Teile berühren.
Reinigen Sie das Gehäuse nicht mit Lösungsmitteln auf Kohlenwasserstoffbasis (Benzin, Trichlorethylen
etc.). Die Verwendung dieser Lösungsmittel kann die mechanische Zuverlässigkeit des Gerätes
beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das äußere
Kunststoffgehäuse zu reinigen.
1.5 Herstellerunternehmen
Name des Herstellerunternehmens:
Emko Elektronik A.S. DOSAB Karanfil Sk.No:6 16369 BURSA/TURKEY
Tel.:+90 224 261 19 00
Fax :+90 224 261 19 12
Reparatur- und Wartungsservice:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk.No:6 16369 BURSA/TURKEY
Tel.:+90 224 261 19 00
Fax :+90 224 261 19 12
16
1. Umgebungsbedingte Leistungsfähigkeit
Betriebstemperatur
Max. Betriebsfeuchtigkeit:
Höhe
Verbotene Bedingungen:
Korrosive Atmosphäre
Explosionsfähige Atmosphäre
Heimbereich (Das Gerät ist nur für industrielle Anwendungen)
1.1. Allgemeine Spezifikationen
Standard
V
230V V ( %15) 50/60Hz ±
Optionale Versorgungsspannung
x 35 DIN-Größe
±
115VV ( %15)50/60Hz,
24VV ( %15)50/60Hz, ±
10 - 30V Z
Strom- und mV-Eingang
Bedienungsanleitung. DE EDA-3700 01 V00 09/17
2. Allgemeine Beschreibung
Bedienfeld
IP65 Schutz
NEMA 4X
2.1 Frontansicht und Abmessungen des EDA-3700 AC/DC Amperemeters
AC DC
76 mm / 3 Zoll
2.2 Tafelausschnitt
3
: 0 bis 50 °C
%90 Rh (Ohne Kondensation)
: Bis zu 2000 m.
EDA-3700
Stromversorgungs
eingang
Sensoreingang
Alarmausgang EIN-/AUS-Betrieb
2
Befestigungsklammer
Tafeloberfläche
(maximale Dicke 15 mm / 0,59 Zoll)
Maximal 15 mm / 0,59 Zoll
EDA-3700
P
P
65 mm / 2,56 Zoll
6 mm / 0,24 Zoll
110 mm / 4,33 Zoll (min)
71 mm / 2,79 Zoll
4
