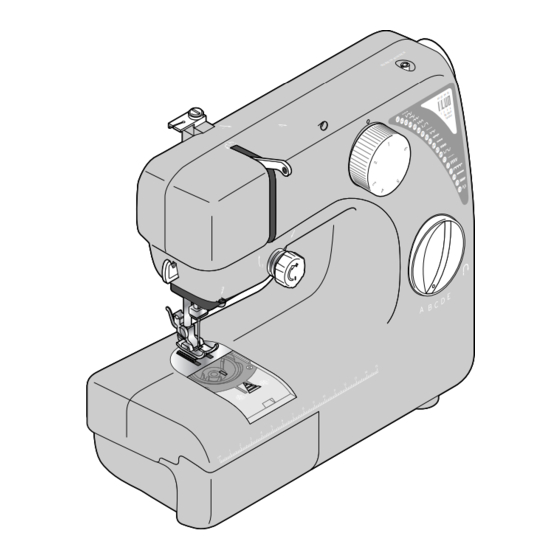

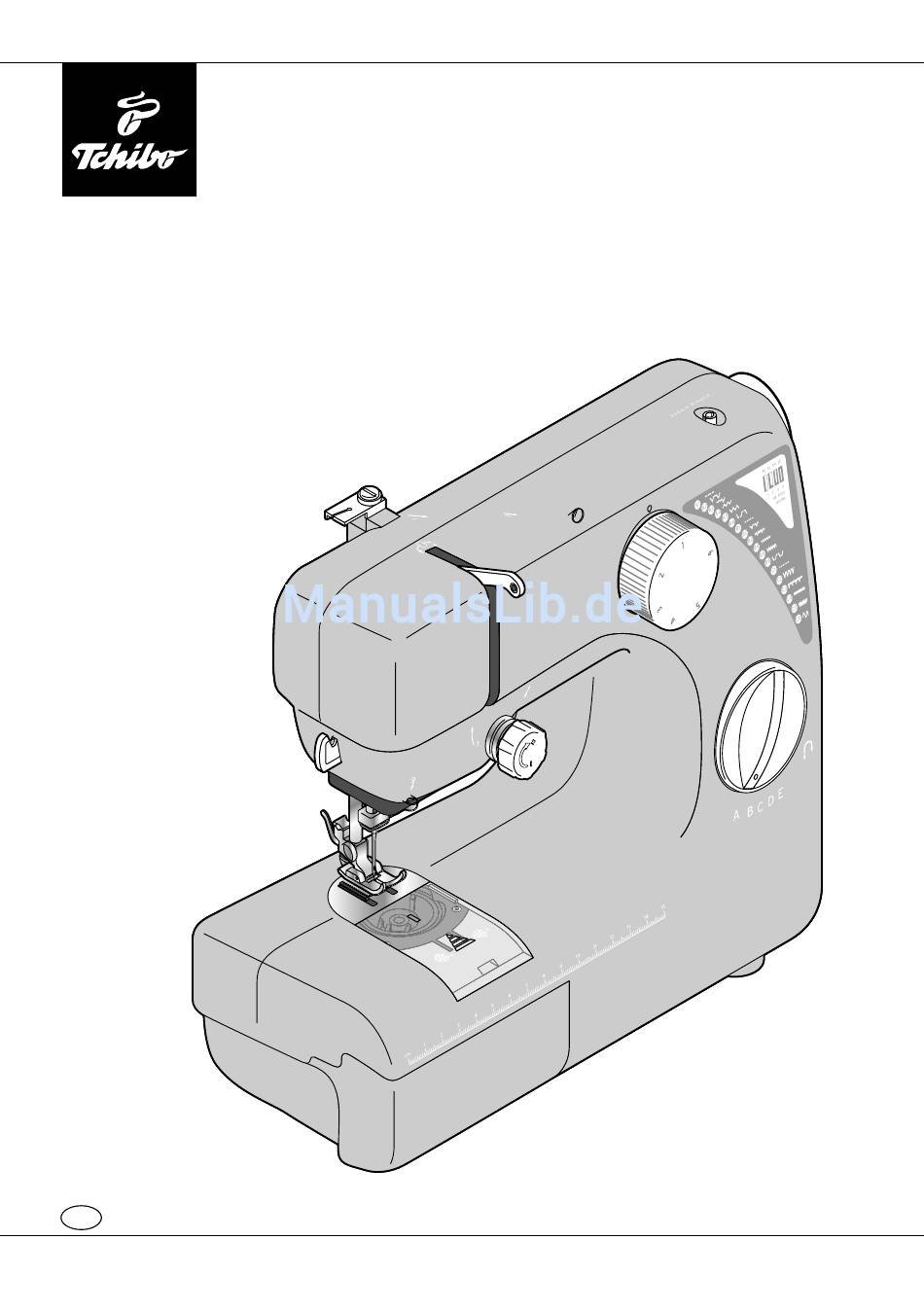

- Seite 1 Mini-Nähmaschine Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 81118AB5X4V • 2015-03...
-
Seite 2: Inhaltsverzeichnis
31 Entsorgen 10 Licht ein-/ausschalten Garnrollenträger befestigen 32 Technische Daten 12 Unterfaden aufspulen 33 Garantie 14 Oberfaden einfädeln 34 Tchibo Service Center und 15 Unterfadenspule einsetzen Kundenberatung 17 Nähen 17 Allgemeine Hinweise 19 Stichmuster wählen 20 Nähen 22 Oberfadenspannung einstellen 23 Weitere Sticharten 25 Knopfloch nähen... -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung Der Artikel ist mit Sicherheitsvorrich- Das Signalwort GEFAHR warnt tungen ausgestattet. Lesen Sie vor möglichen schweren Verletzungen trotzdem aufmerksam die Sicherheits- und Lebensgefahr. hinweise und benutzen Sie den Artikel Das Signalwort WARNUNG warnt nur wie in dieser Anleitung vor Verletzungen und schweren beschrie ben, damit es nicht Sachschäden. - Seite 4 Halten Sie Kinder von Verpackungs - Das Gerät darf nicht in explosions - • • material fern. gefährdeten Räumen, in denen z.B. Es besteht u. a. Erstickungsgefahr! Sprays oder reiner Sauerstoff verwendet wird, betrieben werden. Halten Sie das Gerät und sämtliches •...
- Seite 5 Schalten Sie das Gerät aus und ziehen Achten Sie beim Nähen darauf, dass • • Sie den Netzadapter, wenn das Gerät Sie nicht mit den Fingern unter die nicht ordungsgemäß funktioniert. Nadelklemmschraube kommen. Nehmen Sie es nicht wieder in Betrieb, Halten Sie die Finger auch fern von der bevor Sie es nicht von einer Fachwerk- Nähnadel.
- Seite 6 Decken Sie die Lüftungsöffnungen • Ihre Nähmaschine wurde in der nicht ab. Halten Sie sie auch frei von Fabrik getestet und mit Öl ver- Fusseln, Stoffresten und Ähnlichem. sorgt, sodass eine einwandfreie Es kann nicht völlig ausgeschlossen Nutzung sofort möglich ist. •...
-
Seite 7: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Vorderseite Spuler Oberfadenführung (2) Oberfadenführung (1) Stichartwähler Fadengeber (4) Oberfaden-Spannungs- scheiben (3) Oberfadenspannrad Stichlängenwähler Fadenabschneider Oberfadenführung (5) Nähnadelhalter mit Nähnadel Nähfuß Fach Stichplatte für Unterfadenspule Messskala für Stoffbreiten Zubehörfach... - Seite 8 Rückseite Hebel zum Anheben des Spulers Tragegriff Nähfußhebel Handrad Garnrollenträger Ein-/Aus-Schalter L O F L O F Lichtschalter Anschlussbuchse Einschub für Garnrollenträger Fußpedal F o o F o o o n t o n t r o l r o l / D C / D C a p t...
- Seite 9 Netzadapter Fußpedal Das Zubehör finden Sie in dem Zubehör- fach der Nähmaschine. Ziehen Sie das Zubehörfach wie abgebildet von der Nähmaschine ab. Garnrollenhalter Garnrollenträger 4x Unterfadenspulen (1x bereits eingesetzt) 3x Nähnadeln, Stärke 90 (1x bereits eingesetzt) Einfädelhilfe...
-
Seite 10: Nähmaschine Vorbereiten
Nähmaschine vorbereiten Nähmaschine anschließen L O F L O F F o o F o o o n t o n t r o l r o l / D C / D C a p t a p t 1 0 0 1 0 0 Licht ein-/ausschalten... -
Seite 11: Garnrollenträger Befestigen
Garnrollenträger befestigen L O F L O F F o o F o o o n t o n t r o l r o l / D C / D C a p t a p t 1 0 0 1 0 0 L O F L O F... -
Seite 12: Unterfaden Aufspulen
Unterfaden aufspulen L O F L O F F o o F o o o n t o n t r o l r o l / D C / D C a p t a p t 1 0 0 1 0 0 L O F L O F... - Seite 13 L O F L O F L O F L O F L O F L O F Schalten Sie die Nähma- schine auf I (langsam) und treten Sie das Fußpedal etwas nach unten. F o o F o o F o o F o o F o o...
-
Seite 14: Oberfaden Einfädeln
WARNUNG – Verletzungsgefahr Oberfaden einfädeln Vor dem Einfädeln des Fadens in die Nadel: Schalten Sie die Maschine L O F L O F aus und ziehen Sie den F o o F o o F o o F o o F o o F o o Netzadapter aus der Steck-... -
Seite 15: Unterfadenspule Einsetzen
Unterfadenspule einsetzen Drehen Sie ggf. das Handrad solange von Hand nach vorne, bis die Nadel in der obersten Position angekommen ist. Heben Sie mit dem Hebel auf der Rückseite den Nähfuß an. falsch richtig Achten Sie beim Einsetzen der Spule auf die Laufrichtung. - Seite 16 Wenn die Nadel wieder in der obersten Position ist, hat der Unterfaden eine Schlaufe um den Oberfaden gebildet. Ziehen Sie vorsichtig mit dem Ober- faden das Fadenende des Unter- fadens heraus. Führen Sie den Oberfaden durch den Spalt am Nähfuß und ziehen Sie beide Fäden unter dem Nähfuß...
-
Seite 17: Nähen
Nähen Allgemeine Hinweise WARNUNG – Verletzungsgefahr • Ziehen Sie den Netzadapter aus der Steckdose, … … bevor Sie Nadel oder Nähfuß wechseln, … bevor Sie einen Faden in die Nadel einfädeln, … bevor Sie die Unterspule wechseln, … wenn die Nähmaschine unbeaufsichtigt ist, …... - Seite 18 • Entfernen Sie zum Freiarmnähen (z.B. bei Ärmeln, Hosenbeinen) das Zubehörfach. • Nähen Sie nur mit abgesenktem Nähfuß. • Lassen Sie Ober- und Unterfaden etwa 10–15 cm nach hinten überstehen. • Halten Sie Ober- und Unterfaden wäh rend der ersten zwei bis drei Stiche fest, damit der Faden richtig transportiert wird.
-
Seite 19: Stichmuster Wählen
Stichmuster wählen VORSICHT – Sachschaden • Die Nadel muss in der obersten Position und der Nähfuß angehoben sein. Die Stichmustertabelle gibt Ihnen einen D4 E5 D4 E5 Überblick über die möglichen Stichmuster, die sich aus den Kombinationen von Stichart und BH Stitch Stichlänge ergeben. -
Seite 20: Nähen
• Als Richtwert gilt: Je leichter der Stoff, desto kürzer der Stich; je schwerer der Stoff, desto länger der Stich. Nähen Stellen Sie mit dem Handrad die Nadel in die oberste Postion und heben Sie den Nähfuß an. Wählen Sie Stichart und Stichlänge. Legen Sie den Stoff so unter den Nähfuß, dass die Stoffkante mit der gewünschten Nahtzugabe auf der... - Seite 21 Nähen Sie zum Abschluss der Naht erneut ca. 1–2 cm rückwärts und dann wieder vorwärts. Schalten Sie den Ein-/Aus-Schalter auf Stufe 0 (Aus). Stellen Sie mit dem Handrad die Nadel in die oberste Position und heben Sie den Nähfuß an. Ziehen Sie den Stoff gerade nach hinten aus der Nähmaschine.
-
Seite 22: Oberfadenspannung Einstellen
Oberfadenspannung einstellen Ober- und Unterfadenspannung müssen immer im richtigen Verhältnis zueinander stehen (siehe Abbildungen). Oberfadenspannung normal Oberfadenspannung zu hoch Oberfadenspannung zu niedrig Stellen Sie die Fadenspannung ein, wenn der Faden beim Nähen reißt (die Fadenspannung zu hoch ist) oder sich beim Nähen kleine Schlaufen bilden (die Fadenspannung zu niedrig ist). -
Seite 23: Weitere Sticharten
Weitere Sticharten Der Blindstich Zum „unsichtbaren“ Säumen bei Vor hängen, Hosen, Röcken etc. Das Blindsäumen benötigt etwas Er fahrung. Am besten probieren Sie es zunächst an einem Stoffmuster. • Blindstiche für … … unelastische Stoffe: … elastische Stoffe: Nähen eines Saums mit Blindstich: Bügeln Sie den Saum in der gewünschten Breite um. - Seite 24 Das Ergebnis: Der Kräuselstich (auch: Griechenstich, Boxstich …) Den Kräuselstich können Sie für Säume, Sets, Taschen tücher u.Ä. verwenden. Der Kräuselstich eignet sich auch zum Rand-an-Rand-Nähen und zum Annähen von Spitzen. Die Naht ist dehnbar. • Kräuselstiche:...
-
Seite 25: Knopfloch Nähen
Knopfloch nähen Ein Knopfloch wird abwechselnd mit den Stichmustern D4 und D4 E5 D4 E5 E5 genäht. Das Knopflochnähen erfordert ein wenig Übung. Versuchen Sie sich daher zunächst an einem Stoffrest des Original-Stoffes. Markieren Sie die genaue Positon, Länge und Breite des Knopflochs mit Schneiderkreide auf dem Stoff. - Seite 26 Heben Sie den Nähfuß an und drehen Sie den Stoff um 180°. Stellen Sie das Stichmuster D4 ein. Schieben Sie den Stoff zurecht, sodass die Nadel genau auf das Ende der bisher genähten Naht zeigt, und senken Sie den Nähfuß Nähen Sie die zweite Längsseite.
- Seite 27 Trennen Sie den Stoff in der Mitte zwischen den Nähten auf. Verwen den Sie dazu vorzugsweise einen Nahttrenner (erhältlich im Fachhandel oder in der Kurzwarenabteilung). • Reduzieren Sie beim Knopfloch-Nähen leicht die Oberfadenspannung. So sieht die Naht sauberer aus. • Legen Sie bei dünnen Stoffen ein Seidenpapier oder eine Zeitung unter den Stoff.
-
Seite 28: Wartung Und Pflege
Wartung und Pflege WARNUNG – Verletzungsgefahr • Ziehen Sie den Netzadapter aus der Steckdose, … … bevor Sie Nadel oder Nähfuß wechseln, … bevor Sie einen Faden in die Nadel einfädeln, … bevor Sie die Unterspule wechseln, … wenn die Nähmaschine unbeaufsichtigt ist, …... -
Seite 29: Reinigen
Setzen Sie die neue Nadel senkrecht von unten ein: Die abgeflachte Seite oben an der Nadel muss nach hinten zeigen! Schieben Sie die Nadel soweit ein, wie es geht. Drehen Sie dann die Schraube wieder fest. Reinigen VORSICHT – Sachschaden •... -
Seite 30: Störung / Abhilfe
• Ein-/Aus-Schalter auf 0? Umschalten auf I oder II. Kein Licht • Lassen Sie das Leuchtmittel in einer Fachwerkstatt oder im Tchibo Service Center auswechseln. Stoff wird nicht • Hat sich der Unterfaden verheddert? Öffnen Sie das transportiert Fach für die Unter fadenspule, schneiden Sie beide Fäden ab und holen Sie den Unterfaden neu herauf. -
Seite 31: Entsorgen
Ungleichmäßige • Schlechte Fadenqualität? Stiche und Transport • Unterfaden ungleichmäßig aufgespult? • Stoff verzogen? Vermeiden Sie es, beim Nähen am Stoff zu ziehen. Fäden verheddert • Oberfaden korrekt eingefädelt? • Unterfadenspule richtig herum eingesetzt? • Fäden zu Beginn der Naht nach hinten gelegt und fest- gehalten? •... -
Seite 32: Technische Daten
SW0601000-E02 Eingang: 100–240 V ~ 50/60 Hz – Ausgang: Schutzklasse: Umgebungstemperatur: +10 bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 33: Garantie
Garantie Die Tchibo GmbH bernimmt 3 Jahre Garantie ab Kaufdatum. ü Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany Innerhalb der Garantiezeit beheben Nichtgarantiereparaturen können Sie wir kostenlos alle Material- oder gegen indi viduelle Berechnung zum Herstellfehler. Voraussetzung für die Selbstkostenpreis vom Tchibo Service Gewährung der Garantie ist die Vorlage... -
Seite 34: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung Deutschland Österreich Schweiz TCHIBO TCHIBO TCHIBO SERVICE CENTER SERVICE CENTER SERVICE CENTER SÖMMERDA SCHWEIZ Erfurter Höhe 105 Paketfach 90 Hirsrütiweg 99610 Sömmerda 4005 Linz 4303 Kaiseraugst DEUTSCHLAND ÖSTERREICH SCHWEIZ 0800 - 33 44 99 5... - Seite 35 Name Straße, Nr. UNFREI-Paketmarke anbringen PLZ, Ort Unfrei einzuziehendes Entgelt ....EUR TCHIBO SERVICE CENTER Erfurter Höhe 105 99610 Sömmerda DEUTSCHLAND Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Liegt kein Garantiefall vor: (bitte ankreuzen) Name...
- Seite 36 DHL. Wichtig: Der Strichcode darf nicht beschrieben oder überklebt werden. Der Versand ist nur innerhalb Deutschlands möglich! Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. 318 673 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
