Inhaltszusammenfassung für Roth RKR 3 H

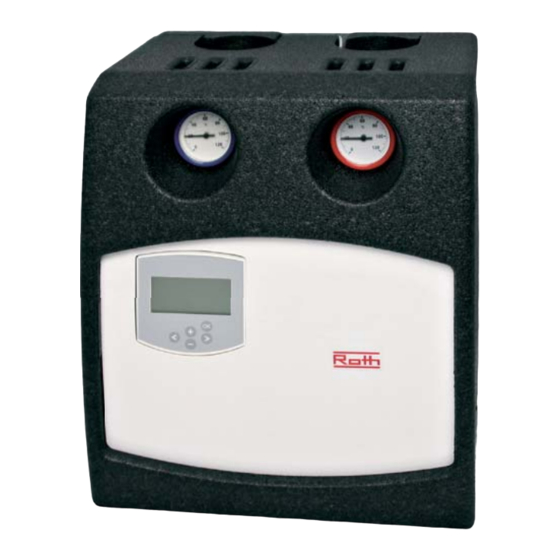

- Seite 1 Energiesysteme Regelstation RKR 3 H/K Montage- und Bedienungsanleitung Leben voller Energie...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Anwendungsbereich Vorteile Funktionsweise Aufbau/Komponenten Montage Sicherheitshinweise Montage Montageschritte Elektrischer Anschluss Elektrischer Anschluss Hinweis/Option Temperaturbegrenzer Inbetriebnahme Voraussetzung Energieversorgung anschließen Entlüften der Heizungsanlage Thermometergriffstellungen Pumpeneinstellung über den Bedienknopf Bedienung Betriebsart wählen Technische Daten Technische Daten Pumpendiagramm Abmessungen Hydraulik-Schema Abhilfe bei Störungen... -
Seite 3: Allgemeines
Eine LED-Anzeige dient als Funktionskontrolle. Die Pumpe hat einen EEI 0,20 (Energieeffizienzindex nach der Verordnung (EG) Die Roth Regelstation RKR 3 H/K wird zur bedarfsabhängigen 641/2009 der EU-Kommission) und darf daher bedenkenlos Regelung der Vorlauftemperatur in Flächen-Heizungen und -Kühl- eingesetzt werden. -
Seite 4: Aufbau/Komponenten
Allgemeines Aufbau/Komponenten Kugelhahn Vorlauf: Kugelhahn Rücklauf: - mit Schwerkraftbremse - mit Anschluss Rücklauftemperaturfühler - mit Anschluss Vorlauftemperaturfühler - Thermogriff blau, L = 92 - Thermogriff rot, L = 92 - Thermometer Ø 51, L = 100, 0 – 120 °C - Thermometer Ø... -
Seite 5: Montage
Montage Sicherheitshinweise Vor Beginn der Arbeiten den Netz stecker ziehen bzw. die Die Regelstation ist nicht spritz- und tropfwassergeschützt Anlage spannungsfrei schalten! und muss daher an einem trockenen Ort montiert werden! Der Anschluss und die Inbetriebnahme darf nur von fachkundigem Personal und nach den örtlich geltenden Vorschriften vorgenommen werden! Montage Die Regelstation ist zur direkten Montage auf einem trockenen... -
Seite 6: Montageschritte
Montage Montageschritte > Demontieren Sie die vordere Isolierschale der Regelstation Abb.: Isolierung demontieren > Zeichnen Sie die Bohrungspunkte für die Montage der Regelstation an Abb.: Bohrungsmaße [mm] > Bohren Sie die Bohrungspunkte für die Montage der Regelstation an. > Schließen Sie die Vor- und Rücklaufleitungen an (Systemanschlüsse, siehe Abb. 1) >... -
Seite 7: Elektrischer Anschluss
3 weiß OPEN Typ: WTC-IS Hinweis/Option Für eine bedarfsgerechte Pumpensteuerung kann auf dem Thermo- stateingang In1 der Pumpenausgang der separat erhältlichen Roth Anschlussmodule Basicline oder der Roth Funkregelung ange- schlossen werden. Temperaturbegrenzer Der Temperaturbegrenzer ist werkseitig verkabelt und muss an der Um ungewolltes Ansprechen zu vermeiden, ist die Temperatur am Vorlaufleitung zur Fußbodenheizung mit etwas Abstand zur Regel-... -
Seite 8: Inbetriebnahme
Inbetriebnahme Voraussetzung > Die Regelstation ist vollständig und fachgerecht montiert. Energieversorgung anschließen Entlüften der Heizungsanlage Die elektrische Installation der Regelstation darf nur Schalten Sie die Umwälzpumpe während des Entlüftungs- durch ausgebildetes Fachpersonal erfolgen. vorgangs aus, um Schäden am Produkt zu vermeiden. >... -
Seite 9: Bedienung
Bedienung Betriebsart wählen Mit den Pfeiltasten (◂) und (▶) erfolgt die Auswahl der Betriebsart. Der Positionsrahmen (Cursor) muss auf das Symbol der entsprechenden Betriebsart gesetzt werden. Symbol Beschreibung Betriebsart Komfort Die Anlage befindet sich ständig im Komfort-Modus. Der Regler regelt die Vorlauftemperatur anhand der Außentem- peratur und der gewählten Heiz-/Kühlkurve. - Seite 10 Technische Daten Technische Daten RKR 3 H/K Regler Roth Klimaregler CC-HC Umwälzpumpe Wilo Yonos PARA RS25/7,5 RKA Pumpen-Einbaulänge 180 mm Mischerantrieb NR 230 Heizungswasser (gemäß VDI 2035); Wasser-Glykol-Gemische zulässige Fördermedien (max. 1:1; ab 20 % Beimischung sind die Förderdaten zu überprüfen) max.
-
Seite 11: Technische Daten
Technische Daten Pumpendiagramm Die Pumpenkennlinie zeigt den Förderstrom der Pumpe in Abhän- Förderstrom zur Deckung des Wärmebedarfs und dem benötigten gigkeit zur Förderhöhe. Die Pumpe wird auf den berechneten Be- Förderdruck zur Überwindung des berechneten Druckverlustes triebspunkt eingestellt. Dieser Betriebspunkt ergibt sich aus dem innerhalb der Fußbodenheizung. -
Seite 12: Hydraulik-Schema
Hydraulik-Schema Hydraulik-Schema Beispiel Heizkörper Fußbodenheizung 11.1.1. 30 °C 45 °C 60 °C 40 °C Regelstation RKR 3 Thermotank Quadroline TQ-T 500 50 °C 70 °C Absperrventil Rückflussverhinderer Umwälzpumpe Wärme- erzeuger 3-Wege-Mischer Thermometer Verbraucher (Fußbodenheizung, Heizkörper) Membran-Ausdehnungs-Gefäß... -
Seite 13: Abhilfe Bei Störungen
Abhilfe bei Störungen Störung Mögliche Ursache Abhilfe Heizkreis wird nicht warm Temperaturbegrenzer (TB) schaltet die Pumpe der TB ca. 10 K höher als die Soll-Vorlauftemperatur einstellen. Regelstation ab. Die max. zulässige Vorlauftemperatur beachten! Grund: TB zu tief eingestellt. Die Schaltdifferenz des TB beträgt ca. 5 - 10 K. Die Regelstation ist schneller wieder betriebsbereit, wenn der TB kurz abgenommen wird, bis er wieder auf Einschalttemperatur abgekühlt ist. - Seite 14 Notizen...
-
