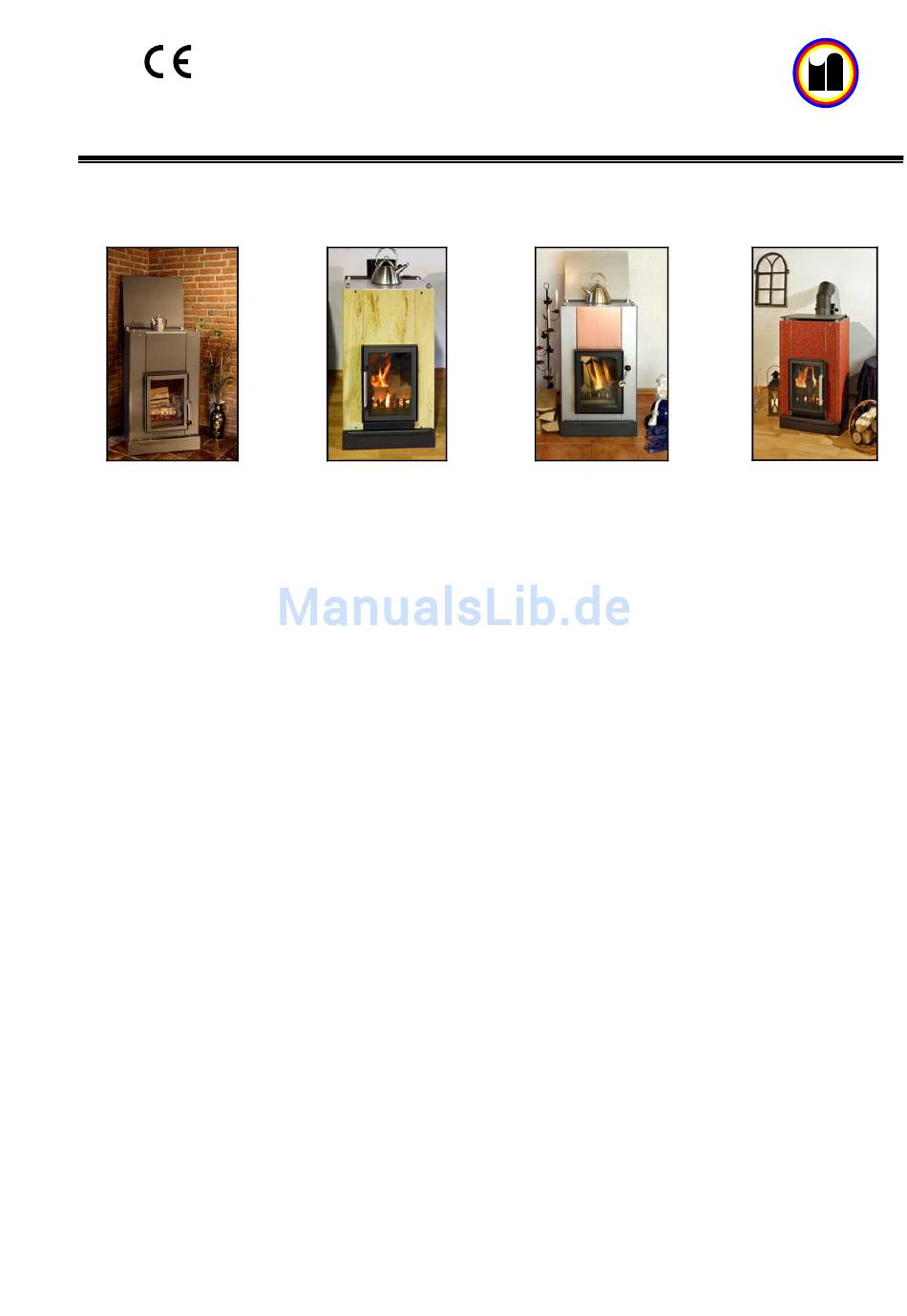

Wasserführender Heizungsherd mit Kochstelle
SolCourant Typ A von
Modell "Elegance"
Bedienungs- und Einbauanleitung
Inhaltsübersicht
1. Allgemeine Hinweise .......................................................................................................................... 2!
2. Lieferzustand / Anlieferung................................................................................................................. 3!
3. Übersicht über die Anschlüsse ............................................................................................................ 3!
4. Standortauswahl und Vorbereitung ..................................................................................................... 4!
5. Anschluss und Verlegung des Ofenrohres .......................................................................................... 5!
5.1! Allgemeine Hinweise .................................................................................................................. 5!
5.2! Anschluss des Ofenrohres ........................................................................................................... 5!
6. Zuluftzuführung................................................................................................................................... 6!
7. Anschluss an die Heizungsanlage ....................................................................................................... 7!
7.1! Grundsätzliches ........................................................................................................................... 7!
7.2! Verschiedene Heizungssysteme .................................................................................................. 7!
7.3! Solobetrieb................................................................................................................................... 8!
7.4! Kombination mit einer Gastherme .............................................................................................. 8!
7.5! Kombination mit einem Öl- bzw. Gasheizkessel ........................................................................ 9!
7.6! Besondere Hinweise .................................................................................................................... 9!
8. Befüllen des SolCourant mit Wasser - Erstes Anheizen.................................................................... 10!
8.1! Allgemeine wichtige Hinweise.................................................................................................. 10!
8.2! Details zum Auffüllvorgang des Wassers im SolCourant......................................................... 11!
8.3! Erstes Anfeuern des SolCourant................................................................................................ 12!
8.4! Füllstandskontrolle .................................................................................................................... 13!
8.5! Übliches Befeuern des SolCourant............................................................................................ 13!
9. Funktionelle Details beim Betrieb des SolCourant ............................................................................ 14!
10. Einsatz von Frostschutzmitteln im SolCourant ................................................................................ 14!
11. wiederkehrende Wartungs- und Pflegearbeiten, Reinigung............................................................. 15!
12. Entsorgung der Asche....................................................................................................................... 15!
13. Nutzung der Kochstelle bei Sommer-, Winterbetrieb und Betrieb der Schnellkochstelle.......... 15!
14. Heiße Flächen beim SolCourant....................................................................................................... 16!
15. Verhalten bei einem Defekt am SolCourant..................................................................................... 16!
16. Verhalten bei einem Defekt der Heizungsanlage ............................................................................. 17!
17. geeignete Brennstoffe für den SolCourant ....................................................................................... 17!
18. Kontakt / Anschrift ........................................................................................................................... 18!
19. Technische Daten des SolCourant Typ A und Kennzeichnung auf dem Heizungsherd .................. 18!
deeinbau 010
®
normatherm
Energiespartechnik GmbH
SolCourant - normatherm
Bedienungs- und Einbauanleitung
Modell "Sandstein"
®
n o r m a t h e r m
Modell "Nobel",
Stand:
01.01.2015
®
Modell "Avantgarde"
Seite
Seite 1 von 23
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Normatherm SolCourant Elegance
-
Seite 1: Inhaltsverzeichnis
® normatherm Energiespartechnik GmbH SolCourant – normatherm Made in Germany ® Stand: Bedienungs- und Einbauanleitung 01.01.2015 Wasserführender Heizungsherd mit Kochstelle ® SolCourant Typ A von n o r m a t h e r m Modell "Elegance" Modell "Sandstein" Modell "Nobel", Modell "Avantgarde"... -
