Didea D850 Bedienungsanleitung
Inhaltszusammenfassung für Didea D850

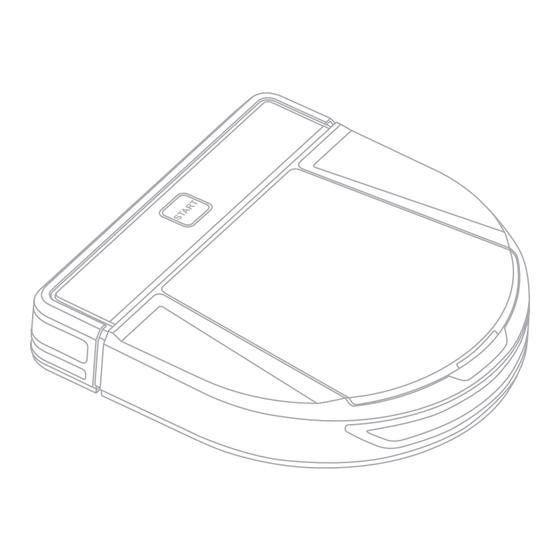

- Seite 1 D850 Staubsaugeroboter INTELLIGENTER ROBOTER VON DIBEA Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch sorgfältig durch. Bewahren Sie diese Bedienungsanleitung für späteres Nachschlagen gut auf.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................21 Produkteigenschaften ....................23 Komponenten des Produkts ................26-29 Hauptgerät und Zubehör ........................26 Abbildung des Hauptgeräts ........................27 Staubbehälter ............................28 Bürstenrolle ............................28 Akku ..............................29 Ladestation ............................29 Fernbedienung ............................29 Bedienung des Produkts ..................30-35 Inbetriebnahme/Standby/Ruhezustand ....................30 Kontrollleuchte ............................. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bevor Sie dieses Produkt verwenden, lesen Sie bitte die Sicherheitshinweise und halten Sie alle üblichen Sicherheitsvorkehrungen ein. Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden. Bewahren Sie diese Bedienungsanleitung gut auf. Vorgänge, die nicht im Einklang mit dieser Bedienungsanleitung stehen, können Verletzungen oder Schäden an diesem Produkt zur Folge haben. - Seite 5 Sicherheitshinweise Setzen Sie dieses Produkt keinen hohen Temperaturen aus. Der Akku muss vor der Entsorgung aus dem Produkt entfernt werden. Der Akku muss rechtzeitig ausgetauscht und sicher entsorgt werden, wenn er verschlissen ist. Verwenden Sie dieses Produkt nicht auf Teppichen in dunklen Farben oder mit dunklen Streifen oder auf Plüschteppichen.
-
Seite 6: Produkteigenschaften
Produkteigenschaften Intelligente Einstellung der Saugleistung Dieses Produkt kann bei unterschiedlichen Böden seine Saugleistung automatisch anpassen. Dadurch ist nicht nur die Reinigung effizienter, sondern es lässt sich auch eine Energieeinsparung von bis zu 30 % erzielen. Per Knopfdruck starten Bedienungsfreundlich. Sie können den Roboter einfach steuern, indem Sie die -Taste drücken! Abwaschbarer Staubbehälter... -
Seite 7: Automatische Reinigung
Produkteigenschaften Verschiedene Reinigungsmodi Vier Reinigungsmodi stehen zur Verfügung, um Ihren Bedürfnissen gerecht zu werden. Automatische Reinigung Der Roboter reinigt einen Raum automatisch und passt die Reinigung an die Umstände an. Hinweis: Um den Automatischen Modus zu starten, drücken Sie die „ “-Taste am Gerät oder die Taste auf der Fernbedienung. -
Seite 8: Kantenreinigung
Produkteigenschaften Kantenreinigung Wenn der Roboter Hindernisse (z. B. eine Wand) erkennt, wechselt er automatisch in den Kantenreinigungsmodus. Er reinigt dann mit seinen beiden Seitenbürsten entlang der Hindernisse. Zeitgesteuerte Reinigung Wenn eine bestimmte Zeit programmiert ist, verlässt der Roboter die Ladestation und nimmt wie vorgesehen die Arbeit auf. -
Seite 9: Komponenten Des Produkts
Komponenten des Produkts Hauptgerät und Zubehör Abbildungen Beschreibung Abbildungen Beschreibung 1 Hauptgerät 1 Ladestation 1 Netzteil 1 Fernbedienung 1 Wasserbehälter/ 1 HEPA Filter Feuchtwischtuch 1 Reinigungsbürste 4 Seitenbürsten Betriebsanleitung... -
Seite 10: Abbildung Des Hauptgeräts
Komponenten des Produkts Hauptgerät 1. Hauptpad 2. Abdeckung 3. Heckfenster 4. Start-Taste 5. Lichtfilterfolie 6. Stoßfänger 7. Deckelverrieglung 8. Staubbehälter 9. Bürstenrolle 10. Bürstenrollenschutz 11. Seitenbürste 12. Verriegelung 13. Rechtes Radmodul 14. Akkuverriegelung 15. Akkufach 16. Gehäuseunterseite 17. Ladekontakt 18. Vorderrad 19. -
Seite 11: Staubbehälter
Komponenten des Produkts Staubbehälter Dichtungsring Staubbehälter Vorfilter HEPA-Filter HEPA-Rahmen Saugdeckel Staubbehälterdichtung Staubbehälterdeckel Grifflager 10. Staubbehältergriff 11. Induktionsmagnet Bürstenrolle und Zubehör Bürstenhalterung Bürstenstab Lagersitz... -
Seite 12: Akku
Komponenten des Produkts Akkufach Akkufach Pluspol Minuspol Lithiumionen-Akku Akkuabdeckung Ladestation Fenster für die Infrarot-Signalübertragung Ladekontakt Anzeigeleuchte Anschlussbuchse für das Netzteil Fernbedienung Geplante Zeit Uhrzeit Programmiertaste Uhr-Taste Richtungstaste ON/OFF - Schalter Spot-Reinigung Aufladen Taste Hinweis: Legen Sie zuerst die Akkus ein, bevor Sie die Fernbedienung verwenden. Nehmen Sie die Akkus heraus, wenn Sie die Fernbedienung längere Zeit nicht benutzen. -
Seite 13: Bedienung Des Produkts
Bedienung des Produkts Verwendung der Fernbedienung Inbetriebnahme a. Stellen Sie sicher, dass der Akku und der Staubbehälter korrekt eingesetzt sind. b. Drücken Sie die -Taste am Hauptgerät oder die -Taste auf der Fernbedienung, um die Reinigung zu starten. Hinweis: Befindet sich der Roboter im Ruhezustand, drücken Sie die Taste am Hauptgerät oder die -Taste auf der Fernbedienung, um in den Standby-Modus zu wechseln, und drücken Sie dann noch einmal die... - Seite 14 Bedienung des Produkts Inbetriebnahme/Standby/Ruhezustand ON/OFF-Taste/CLEAN-Taste a. Kurz drücken, um die Reinigung aus dem Standby-/Betriebsmodus zu starten. b. Kurz drücken, um die Zeitänderung im Programmiermodus zu bestätigen. Planen-Taste a. Im Standby-Modus kurz drücken, um den Programmiermodus aufzurufen. b. Im Programmierungs Modus kurz drücken, um die eingestellte Zeit zu bestätigen und in den Standby-Modus zurückzukehren.
-
Seite 15: Akku Aufladen
Bedienung des Produkts Akku aufladen Aufstellen der Ladestation: Stellen Sie die Ladestation gegen eine Wand und entfernen Sie Hindernisse in einem Bereich von ca. 1 m an beiden Seiten und von ca. 2 Metern davor (siehe Abbildung a). Stecken Sie den Stecker in eine Steckdose (siehe Abbildung b). Drücken Sie die Selbstladetaste, damit der Roboter zum Aufladen zur Ladestation fährt (siehe Abbildung c). -
Seite 16: Programmierung
Bedienung des Produkts Programmierung Sie können den Roboter mittels der PLAN-Taste auf der Fernbedienung so programmieren, dass er zu einem bestimmten Zeitpunkt mit der Reinigung beginnt. Gehen Sie folgendermaßen vor: Vergewissern Sie sich, dass sich der Roboter im Standby-/Ladebetrieb befindet. Drücken Sie lange die Taste „PLAN“... -
Seite 17: Wasserbehälter Einsetzen
Bedienung des Produkts Wasserbehälter einsetzen Feuchtwischtuch anbringen: Befestigen Sie das Feuchtwischtuch vorsichtig am Boden des Wasserbehälters, wie in Abbildung a dargestellt. Füllen Sie den Wasserbehälter mit Wasser. Öffnen Sie den Verschluss des Wasserbehälters, füllen Sie Wasser in den Behälter und schließen Sie den Verschluss wie in Abbildung b. Setzen Sie den Wasserbehälter ein. -
Seite 18: Seitenbürsten Montieren
Bedienung des Produkts Seitenbürsten montieren Drücken Sie die Seitenbürste zur Montage in den Schlitz. Ziehen Sie die Seitenbürste heraus, um sie zu demontieren wie in Abbildung a. dargestellt. Bürstenrolle austauschen Entfernen Sie den Bürstenschutz, indem Sie die beiden Laschen entriegeln, und der Schutz wird automatisch ausgeworfen. -
Seite 19: Produktpflege
Produktpflege Seitenbürsten reinigen Überprüfen Sie die Seitenbürsten, um zu sehen, ob etwas daran haftet. Verwenden Sie eine Reinigungsbürste oder ein Tuch, um die Seitenbürsten zu reinigen (einmal pro Woche). Falls die Seitenbürste verformt ist, legen Sie sie diese 5 Sekunden lang in warmes Wasser. -
Seite 20: Bürstenrolle Reinigen
Produktpflege Bürstenrolle reinigen Bauen Sie die Bürstenrolle aus dem Hauptgerät aus. Entfernen Sie Haare und Flusen, die auf der Bürste haften. Verwenden Sie zum Reinigen der Bürste und der Schutzabdeckung die Reinigungswerkzeuge oder ein weiches, trockenes Tuch. Hinweis: Um ein besseres Reinigungsergebnis zu erzielen, säubern Sie den Roboter einmal pro Woche. Sensoren und Ladekontakte reinigen Das Sensorfenster behutsam abwischen und die Ladekontakte mit Reinigungswerkzeug oder einem weichen, trockenen Tuch säubern (siehe Abbildung 2). -
Seite 21: Fehlerbehebung
Fehlerbehebung Fehler, ihre möglichen Ursachen und Lösungen Fehler Ursache Lösung Der Roboter funktioniert nicht, die Kontrollleuchte leuchtet rot Der Staubbehälter ist voll. Staubbehälter entleeren. und es werden drei Signaltöne ausgegeben. Der Staubbehälter ist nicht im Den Staubbehälter einsetzen. Saugroboter. Der Roboter funktioniert nicht. Die Kontrollleuchte leuchtet Der Staubbehälter ist nicht Den Staubbehälter noch einmal... -
Seite 22: Technische Daten
Technische Daten Technische Daten Klassifizierung Element Angabe Durchmesser 290 mm Abmessungen Höhe 75 mm Gewicht 2,9 kg Spannung 14,8 V Elektrische Daten Akkuspezifikationen Li-Ionen 2200 mAh Kapazität des Staubbehälters 300 ml Art des Ladevorgangs Automatisches Laden Reinigungsspezifikationen Reinigungsmodi Auto, Spot, Kanten, Tagesplan Ladedauer ca. - Seite 24 Lösungen für die Haushaltsreinigung aus einer Hand Suzhou Dibea Electrical Technology Co.,Ltd. Offizielle Website: www.dibea.com...
