INHALTSVERZEICHNIS Hinweise zu dieser Bedienungsanleitung ....3 Benutzte Symbole ............3 Gefahrenhinweis ............3 Funktion und Lieferumfang ........4 Allgemeine Systeminformation .........6 Allgemeine Hinweise zum Funkbetrieb ......6 Erfassungsbereich ............7 Montage und Inbetriebnahme ........8 Montage des Bewegungsmelders ....... 8 8.1.1 Montage der Wandhalterung ........9 8.1.2 Einsetzen des Basisgerätes ........
Seite 3
Batterien wechseln ..........14 Zurücksetzen in den Auslieferungszustand .....15 Wartung und Reinigung .........16 Technische Daten ...........17 Entsorgungshinweis ..........17...
Hinweise zu dieser Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie den Bewegungsmelder (innen) in Betrieb nehmen. Nutzen Sie bitte bei der Ersteinrichtung und für zusätzliche Informationen die Online-Hilfe unter www.onlinehelp-sh.com. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.

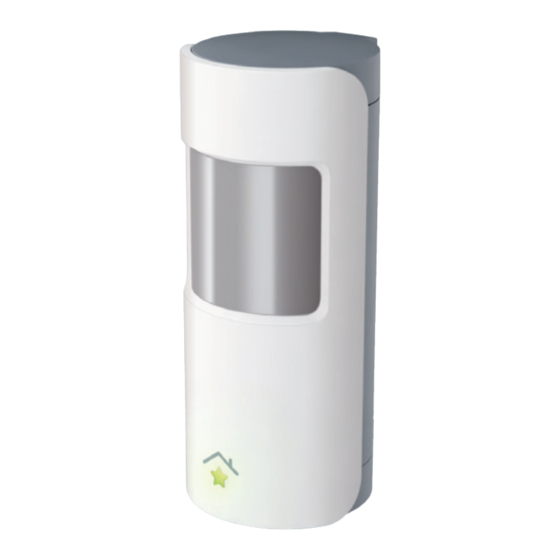

Funktion und Lieferumfang Der Bewegungsmelder (innen) erfasst Bewegungen von Menschen, indem er Wärmeunterschiede im Vergleich zur Umgebung misst. Eine Auswerteschaltung wandelt den ermittelten Zustand (Bewegung) in Funkbefehle um. Der Bewegungsmelder (innen) ist für die Steuerung von SmartHome Geräten einsetzbar.
Seite 6
(A) Erfassungslinse (B) LED (C) Batteriefachdeckel (D) Batteriefach (E) Wandhalterung (F) Unterkriechschutz-Linse Zubehör: 3 Stück Batterien LR6 (AA) (Mignon) 2 Stück Schrauben und 2 Dübel...
Allgemeine Systeminformation Der Bewegungsmelder (innen) ist Teil des SmartHome Systems und arbeitet mit einem gesicherten Funkprotokoll. Die Funktio- nen des Gerätes sind über die Software konfigurierbar. Welcher weitergehende Funktionsumfang sich daraus ergibt, und welche Zusatzfunktionen in dem System im Zusammenspiel mit weiteren Geräten möglich sind, entnehmen Sie bitte der Online-Hilfe unter www.onlinehelp-sh.com.
Hiermit erklärt die eQ-3-Entwicklung GmbH, dass sich dieses Ge- rät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/ EG befindet. Die vollständige Konformitätserklärung finden Sie unter: www.eq-3.de/rwe-smarthome eQ-3 Entwicklung GmbH Maiburger Str. 36 26789 Leer Erfassungsbereich Die vordere Erfassungslinse des Bewegungsmelders (innen) ver- fügt über mehrere Erfassungsebenen.
3,75m Die Leistungsfähigkeit der Erfassung hängt vom Temperatu- runterschied zwischen dem sich bewegenden Objekt und dem jeweiligen Hintergrund ab. Eine Erfassung von Temperaturunterschieden durch Glas hindurch ist nicht möglich. Montage und Inbetriebnahme Montage des Bewegungsmelders Bitte notieren Sie sich vor der Montage die im Batteriefach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort.
Um die Gefahr einer unbeabsichtigten Auslösung zu verrin- gern, darf der Bewegungsmelder (innen) weder direktem Sonnenlicht, Autoscheinwerfern usw. ausgesetzt, noch in der Nähe einer Wärmequelle (z. B. über einem Heizkörper) montiert werden. Die Erfassungsbereiche sollten eine Wand oder auf den Boden ausgerichtet werden, nicht aber direkt auf Fenster, Heizungen oder sonstige Wärmequellen.
Seite 11
(E) Wandhalterung Gehen Sie wie beschrieben vor, um den Bewegungsmelder (in- nen) zu montieren: Schritt 1: Ziehen Sie die Wandhalterung (siehe (E) in Abbildung auf Seite XXXX) nach oben vom Basisgerät des Bewe- gungsmelders (innen) ab. Schritt 2: Positionieren Sie die Wandhalterung an geeigneter Stelle (siehe Kapitel 7.
Schritt 3: Zeichnen Sie durch die Schraubenlöcher die entspre- chenden Bohrlöcher der Wandhalterung an. Schritt 4: Bohren Sie jeweils ein Loch mit 5 mm Breite und 35 mm Tiefe. Stecken Sie die Dübel ein (im Lieferumfang enthalten). Schritt 5: Halten Sie die Wandhalterung vor die Bohrlöcher. Be- festigen Sie die Wandhalterung mit den Schrauben.
Schritt 1: Öffnen Sie das Batteriefach durch Schieben des Batte- riefachdeckels (siehe (C) in Abbildung auf Seite XXXX) in Pfeilrichtung. Schritt 2: Legen Sie die mitgelieferten drei Mignon Batterien Typ LR6 (AA) polrichtig entsprechend den Polaritätsmarkie- rungen in das Batteriefach ein. Schritt 3: Schließen Sie das Batteriefach, indem Sie den Batterie- fachdeckel auflegen und entgegen der gezeichneten Pfeilrichtung schieben, bis der Deckel einrastet.
Einbindung in das SmartHome System und Benutzung des Gerätes Bitte beachten Sie, dass zwischen den Geräten und der Zentrale ein Abstand von mindestens 1 m eingehalten werden muss. Für die Einbindung in das System muss sich die Zentrale im Suchmodus befinden. Ein erfolgreiches Einbinden wird durch ein langes Aufleuchten der LED signalisiert.
Blinkt die LED dreimal kurz, liegt ein Fehler vor. Ursachen dafür können sein: • Der Empfänger ist nicht erreichbar • Der Empfänger kann den Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) • Der Empfänger ist defekt oder hat die Konfiguration verloren Bitte lesen Sie für weitere Informationen zur Einbindung und Kon- figuration die Online-Hilfe unter www.onlinehelp-sh.com.
Zurücksetzen in den Auslieferungszustand Gehen sie zum Zurücksetzen wie folgt vor: Schritt 1: Nehmen Sie das Gerät aus seiner Halterung, indem Sie die Entriegelung entsprechend der Pfeilrichtung drücken. Eine Batterie braucht nicht herausgenommen zu werden. Schritt 2: Drücken Sie die Taste und halten diese für mindestens weitere 10 Sekunden gedrückt.
Wartung und Reinigung Der Bewegungsmelder (innen) ist, bis auf einen eventuell erforderlichen Batteriewechsel, wartungsfrei. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Bitte verwenden Sie keine lösemittelhaltigen Reinigungsmittel.
Technische Daten Gerätebezeichnung: Funkfrequenz: 868,3 MHz Maximale Sendeleistung: 10 mW Freifeldreichweite: ca. 100 m Empfängerklasse: SRD Class2 Stromversorgung: 3 x LR6 (AA) (Mignon) Batterielebensdauer: ca. 2 Jahre Umgebungstemperatur: +5°C bis +35°C Abmessungen: 57 x 128 x 58mm (B x H x T) Gewicht: 120 g Technische Änderungen vorbehalten.
