visionic MCT-501 Installationsanleitung

MCT-501
Fortgeschrittener Akustischer Glasbruchmelder /
PowerCode Sender
1. EINFÜHRUNG
Der MCT-501 enthält 2 Baueinheiten:
• Den
akustischen Sensor
TM
Technology (Mustererkennungs- Technologie) (Geschützt
durch US. Patent 5 192 931) von Sentrol Inc. ShatterPro
• Den MCT-302 PowerCode

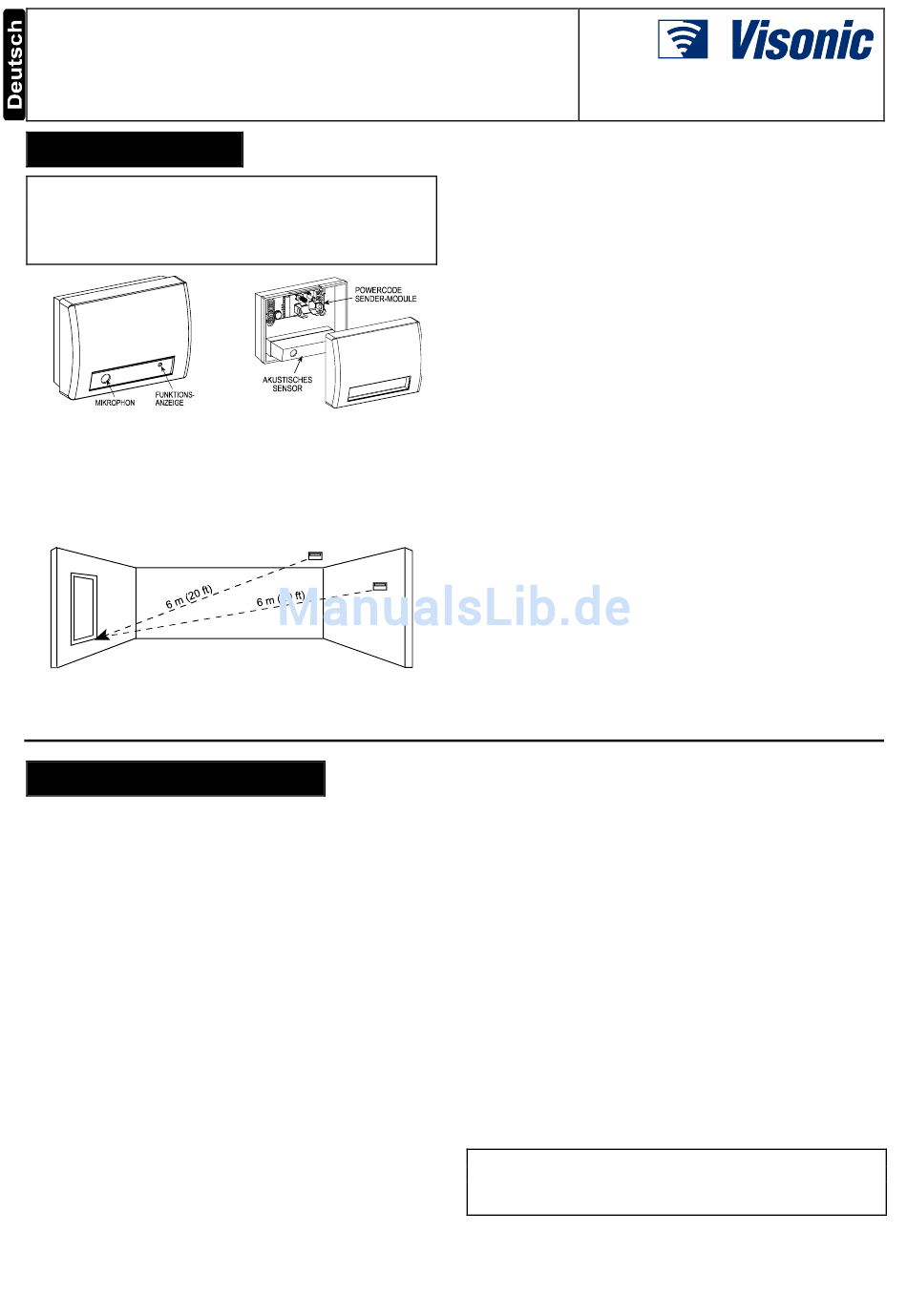

Abb.1 Gesamtansicht
1.1 Akustisches Sensor
Das akustische Sensor-Modul des MCT-501 arbeitet Richtungs
unabhänging und gibt eine Abdeckung von 360°. Die Abdeckung
wird vom Sensor zum am weitesten entfernten Punkt auf dem
Glas (Siehe Abb. 3) gemessen. Der Sensor sollte nicht näher als
1 m vom Glas montiert werden.
Abb. 3 Typische Reichweiten-Messung
Wenn der Sensor auf einer gegenüber liegenden Wand oder
anschließenden Wänden montiert ist, beträgt die Reichweite 6 m
für Flachglas, gehärtetes Glas, Verbundglas und Drahtglas.
2. TECHNISCHE DATEN
AKUSTISCHER SENSOR
Mikrophon: Allrichtungs-Elektret
Alarmdauer: 4 Sekunden
HF-Immunität: 20 V/m, 1 MHz bis 1000 MHz
0
Temperaturbereich: -10 C bis 50
Empfohlene Glasgröße:
Minimum: 0,3 x 0,6 m oder größere Glasdicke
Flachglas: 2,4 bis 6,4 mm
Gehärtetes Glas: 3,2 bis 6,4 mm
Drahtglas: 6,4 mm
Verbundglas: 3,2 bis 4 mm
POWERCODE - SENDER
Frequenz (MHz): 433,92, 868,95 oder andere Frequenzen
entsprechend den örtlichen Anforderungen.
Sender-ID-Codierung: 24-bit- Digitalwort, über 16 Millionen
Kombinationen, Impuls-Modulation.
Gesamt-Meldungslänge: 36 bits
Meldungswiederholung: Einmalig (vorgegebene Einstellung) oder
ein Mal alle 3 Minuten
Überwachung: Signalgabe in Intervallen von 60 Minuten oder von
15 Minuten (britische Version)
Reaktion auf Sabotage-Ereignis: Sabotage-Meldung alle 3
DG3596
mit Pattern Recognition
TM
-Sender von Visonic Ltd.
Abb. 2 Modul-Identifizierung
0
C
Wenn der Sensor auf der Raumdecke montiert ist, beträgt die
maximale Reichweite 6 m für Flachglas, gehärtetes Glas,
Verbundglas und Drahtglas.
Für mit Bewehrung versehenes Glas montieren Sie den Sensor
TM
nicht mehr als 3,65 m vom Glas entfernt.
1.2 PowerCode-Sender
Der akustische Sensor hat ein gemeinsames Gehäuse mit einem
Miniatur-Sender, der eine 24-bit PowerCode-ID-Unikat-Codierung
besitzt, die in der Fabrik aus über 16 Millionen möglichen
Codierungs-Kombinationen ausgewählt ist.
Bei Alarm (Entdeckung von Glasbruch) wird eine digitale Meldung
gesendet, die aus der PowerCode-ID gefolgt von verschiedenen
Status- und Meldungstyp-Kennzeichen besteht. So werden Alarm-
und andere Daten an die Alarmzentrale weiter geleitet.
Da gesendete Meldungen mit den Sendungen von anderen
PowerCode-Sendern kollidieren könnten, die im System verwendet
werden, wird eine Anti-Kollisions- Sendefolge benutzt.
Der MCT-501 wird von einem Sabotagekontakt geschützt, der
betätigt wird, wenn der Deckel entfernt wird. In einer Sabotage
Situation wird eine Meldung mit dem „tamper alert" marker
(„Sabotage-Kennzeichen") auf ON (Ein) gesendet.
Eine periodische Überwachungsmeldung, die sich durch ein
spezifisches Kennzeichen unterscheidet, wird automatisch ein Mal
in 60 Minuten gesendet. So wird die Alarmzentrale in regelmäßigen
Zeitintervallen über die aktive Teilnahme des Sensors im System
informiert.
Eine rote LED, die auf der Sender-PCB montiert ist (die nur sichtbar
wird, wenn der Deckel entfernt ist), leuchtet, wann immer Alarm-
oder Sabotage-Ereignisse gemeldet werden. Die LED leuchtet
nicht, während eine Überwachungsmeldung gesendet wird.
Der Betriebsstrom kommt aus einer 3,6 V Lithium-Thionylchlorid-
Batterie. Erine zu schwache Batterie verursacht, dass ein „low
battery" (zu schwache Batterie)- Kennzeichen zu jeder gesendeten
Meldung hinzugefügt wird.
Minuten (bis der Sabotage-Schalter wieder instand gesetzt ist).
STROMVERSORGUNG:
Stromquelle: 3,6 V Lithium- Thionylchlorid (LiSoCl
Größe ½ AA, Tadiran TL-5902 oder Äquivalent.
Sollkapazität der Batterie: 1,2 Ah
Stromentnahme:
(einschließlich LED)
Batterie-Lebendsdauer (bei LED eingeschaltet):
@ 10 Sendungen per Tag: Über 10 Jahre
@ 50 Sendungen per Tag: Etwa 6 Jahre
Batterie-Überwachung: Automatische Sendung der Daten über
den Batterie-Zustand als Teil von jeder Status-Meldung.
PHYSIKALISCHE ANGABEN:
Betriebstemperatur: 0ºC bis 49ºC
Abmessungen: 80 x 108 x 43 mm
Gewicht (ohne Batterie): 130 g
Gehäusematerial und Farbe: Feuerhemmendes ABS, weiß
Einhaltung von Standards: Erfüllt FCC Teil 15, MPT 1349 und
Direktive 1999/5/EC (EG)
Dieses Gerät ist mit den wesentlichen Anforderungen und Festle-
gungen der Direktive 1999/5/EC des Europa-Parlaments und des
Europa-Rates vom 9.März 1999 über Radio-und Telekommunika-
tions-Ausrüstungen konform.
Installationsanleitung
µA
24 Standby, 13 mA
)-Batterie,
2
bei Alarm
1
