Inhaltszusammenfassung für Blade 9930

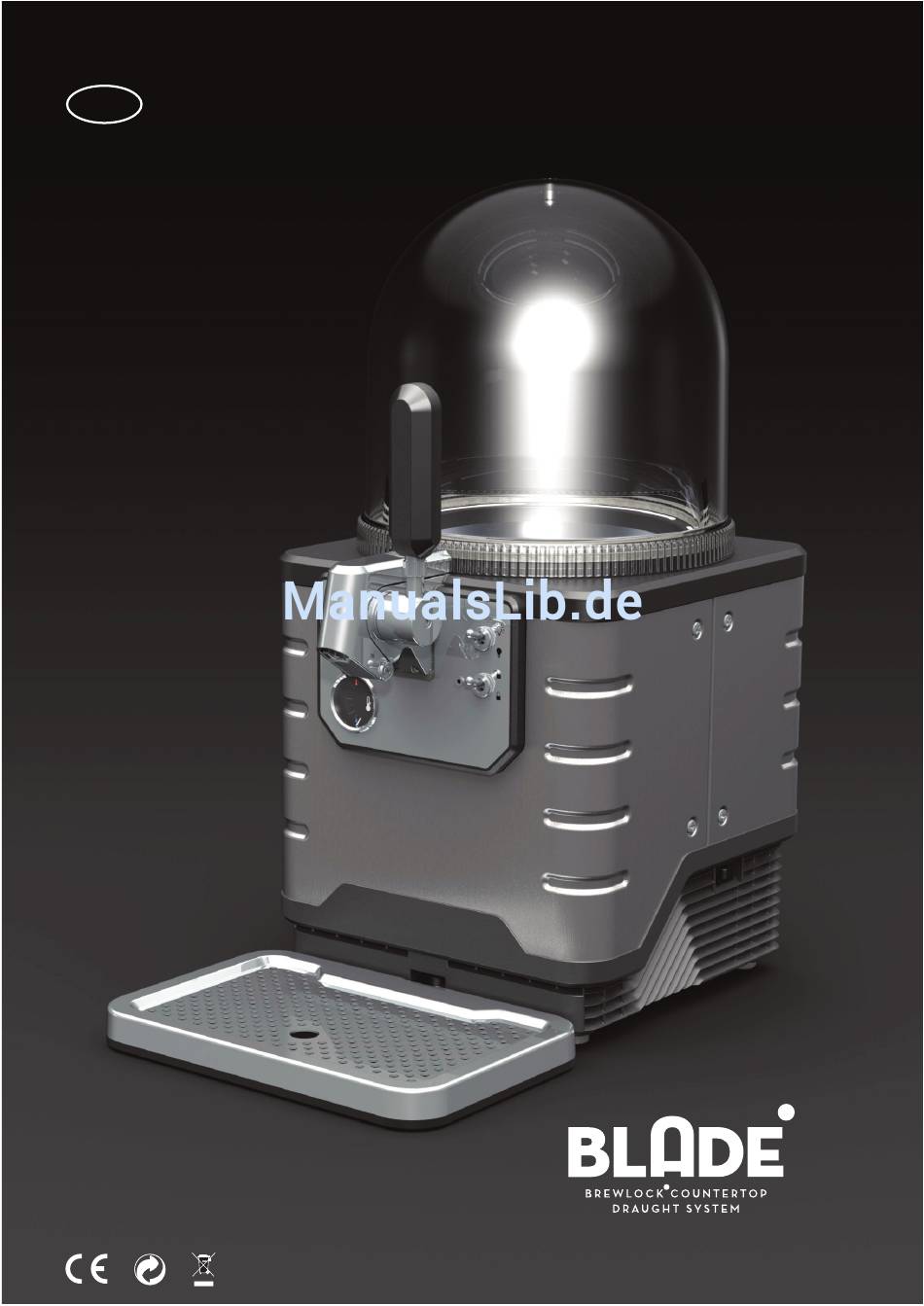

- Seite 1 Bedienungsanleitung ®...
-
Seite 3: Lieferumfang

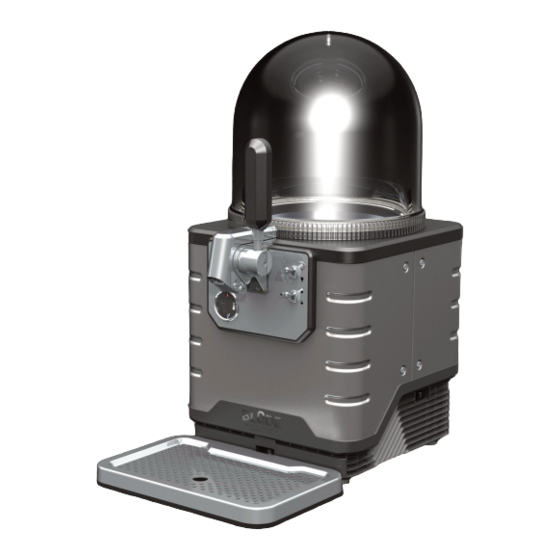

Gerät vertraut zu machen und um den vollen Funktionsumfang nutzen zu können. Ihr Gerät wird Ihnen viele Jahre gute Dienste leisten, wenn Sie bei Handhabung und Pflege sorgsam mit ihm umgehen. Wir wünschen Ihnen viel Freude mit dem Blade Bier Zapf- und Kühlgerät. ® Gerät Gerätekomponenten/Bedienelemente... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ......... . 5 1.1 Gefahr durch elektrischen Strom . -
Seite 5: Sicherheit
Sicherheit Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicher- heitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen. 1.1 Gefahr durch elektrischen Strom! Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährdung durch elektrischen Strom zu vermeiden:... -
Seite 6: Grundlegende Sicherheitshinweise
Sicherheit Platzieren Sie das Gerät oder das Stromkabel nicht auf heißen Flächen, ► wie z.B. Kochplatten, oder in der Nähe von offenen Flammen! Einen zusätzlichen Schutz bietet der Einbau einer Fehlerstrom- ► Schutzeinrichtung mit einem Nennauslösestrom von nicht mehr als 30mA in der Hausinstallation. - Seite 7 Sicherheit Diese Gerät ist nicht für die Nutzung durch Personen (einschließlich ► Kinder) mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten zugelassen. Kinder sollten überwacht werden, damit sie nicht mit dem Gerät spielen können. K inder dürfen nicht mit dem Gerät spielen. ►...
-
Seite 8: Konsumenteninformation
Am vorteilhaftesten ist es, die ungeöffneten Fässer in einer Kühlein- ► richtung mit konstanter Temperatur zu lagern. Allgemeines 2.1 Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist Bestandteil des Blade Bier Zapf- und Kühlgeräts (nach- ® folgend als ‘Gerät’ bezeichnet) für Blade Einweg-Bierfässer und beinhaltet wichtige ®... -
Seite 9: Urheberrecht
Dieses Dokument ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Blade ist eine eingetragene Marke in Europa und anderen Ländern. ®... -
Seite 10: Bestimmungsgemäße Verwendung
Zur ersten Kontaktaufnahme bei Fragen, Reklamationen oder Reparaturen haben wir für Sie einen Service eingerichtet. Sie finden die Service-Nummer für Ihr Land auf der Webseite: www.blade.shop. Die Erfahrung hat gezeigt, dass bei Blade Bier Zapf- und Kühlgeräten die Mehrheit der ®... -
Seite 11: Inbetriebnahme
Stellen Sie darüber hinaus sicher, dass genügend vorgekühlte Fässer rechtzeitig vor der Verwendung in Ihren Kühleinrichtungen gelagert werden. HINWEIS ► Verwenden Sie nur die original von Blade produzierten Fässer. ® Auf diese Weise ist eine gleichbleibende Qualität des Bieres garantiert. 3.2 Anforderungen an den Aufstellort Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstell ort folgende... -
Seite 12: Elektrische Installation
Inbetriebnahme 3.3 Elektrische Installation Für einen sicheren und fehlerfreien Betrieb des Blade Bier Zapf- und Kühlgeräts sind beim ® elektri schen Anschluss folgende Hinweise zu beachten: ■ Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihrer Stromver- sorgung. -
Seite 13: Gerät Mit Dem Stromnetz Verbinden
Inbetriebnahme ■ Die an der Unterseite des Griffes befindliche Madenschraube wird mit dem Schraubendreher am Montagewerkzeug soweit in den Griff eingeschraubt, dass sich der Griff nicht mehr drehen kann (Bild 6). HINWEIS ► Stellen Sie sicher, dass sich der Griff nach der Montage nicht abziehen lässt. 3.5 Gerät mit dem Stromnetz verbinden Das Gerät ist nach den folgenden Arbeitsschritten mit dem Stromnetz verbunden: ■... -
Seite 14: Fass Vorbereiten
Inbetriebnahme ■ Setzen Sie die Tropfschale (S) mit dem Abstellgitter (R) mittig vor die Gerätefront. Drücken Sie anschießend leicht vorn gegen die Schale, bis diese in die Gebrauchsposition einrastet. click! 3.7 Fass vorbereiten Das Fass muss nun für die Installation vorbereitet werden. Gehen Sie wie folgt vor: ■... -
Seite 15: Fass Platzieren Und Mit Dem Gerät Verbinden
Inbetriebnahme 3.8 Fass platzieren und mit dem Gerät verbinden Das Fass mit dem vorgekülten Bier wird jetzt im Gerät installiert. Gehen Sie wie folgt vor: ■ Führen Sie nun vorsichtig das Fass senkrecht in die Aufnahmeöffnung ein. Der Bierschlauch (L) muss exakt in Richtung Zapfeinrichtung zeigen und sich mühelos in die Aufnahmerinne einfügen (Bild 18). -
Seite 16: Gerät Einschalten
Inbetriebnahme 3.9 Gerät einschalten HINWEIS ► Vergewissern Sie sich vor jedem Einschalten, dass das Gerät ordnungsgemäß aufgestellt wurde und sicher angeschlossen ist. ■ Setzen Sie den Dom auf das Gerät. Er hält den Inhalt zusätzlich kühl und ermöglicht die Beleuchtungseffekte des Gerätes (Bild 24). ■... -
Seite 17: Bedienung Und Benutzung
Bedienung Bedienung und Benutzung 4.1 Anzeigen Das Gerät besitzt 2 Anzeigeinstrumente auf der Vorderseite: ■ Die Füllstandsanzeige (N) wird bei der Installation eines neuen Fasses auto- matisch auf voll gesetzt und zeigt die verbleibende Menge an Bier an. Der erfolgte Durchfluss wird gemessen und entsprechend angezeigt (Bilder 30+31). Nahezu voll Nahezu leer ■... -
Seite 18: Led Anzeige
Bedienung 4.2 LED Anzeige LED Signal Anzeige Status ■ LED AUS Der Verriegelungschalter steht in der oberen Position, es ist kein Einweg-Bierfass mit dem Gerät verbunden. Leer-Modus (Normal-Status). ■ Der Verriegelungschalter steht in der unteren Position Grün blinkend und der Verriegelungsmechanismus bewegt sich in die geschlossene Position, um die Luftdüsen mit dem Fass zu verbinden (Normal-Status). -
Seite 19: Schalter
Bedienung 4.3 Schalter Am Gerät befinden sich 3 Kippschalter. ■ Der Hauptschalter (B) an der rechten Seite des Gerätes (Bild 34). ■ Der Verriegelungsschalter (C) mit Anzeige LED (D) auf dem Bedienfeld (Bild 35). ■ Der Schalter Dom-Beleuchtung (E) auf dem Bedienfeld oben (Bild 35). 4.4 Richtig zapfen Für ein optimales Zapfergebnis muss man folgende Schritte ausführen: HINWEIS... -
Seite 20: Leeres Fass Entnehmen Oder Austauschen
Bedienung 4.5 Leeres Fass entnehmen oder austauschen HINWEISE ► Das Fass ist leer wenn bei offener Zapfeinrichtung kein Bier mehr austritt. ► Wenn die Dom-Beleuchtung eingeschaltet und das Fass entriegelt ist, reduziert sich die Lichtstärke . Bei der Entnahme des geleerten Fasses sind folgende Arbeitsschritte auszuführen: ■... -
Seite 21: Handhabung Teilweise Geleerter Fässer
Bedienung 4.6 Handhabung teilweise geleerter Fässer Teilweise geleerte Fässer dürfen nicht entriegelt werden und müssen im eingeschalteten Gerät verbleiben um sicherzustellen, dass Druck und Kühlung gewährleistet sind. Sobald ein Fass geöffnet ist müssen der korrekte interne Druck und die Kühlung sichergestellt sein, um ein Entweichen des im Bier enthaltenen Kohlendioxids zu vermeiden. -
Seite 22: Gerät Ausschalten
Bedienung 4.8 Gerät ausschalten Wenn kein Fass installiert ist und der Verriegelungsschalter (C) auf “Geschlossen” ( ) steht blinkt die Anzeigeleuchte (D) rot (Bild 42). ■ Bewegen Sie den Schalter (C) aufwärts um die Fassverriegelung auf “Geöffnet“ ) zu stellen(Bild 43). ■... -
Seite 23: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Dieses Kapitel enthält wichtige Hinweise zur Reinigung und Pflege des Gerätes. Der spezielle Aufbau der Blade Einwegbierfässer gewährleistet, daß das Innere des ® Gerätes nicht mit dem Bier in Kontakt kommt. Das vermindert den Reinigungs- und Pflegeaufwand beträchtlich. -
Seite 24: Regelmäßige Reinigung
Reinigung und Pflege 5.2 Regelmäßige Reinigung ■ Reinigen Sie die Außenflächen des Gerätes mit einem weichen feuchten Tuch, die Anzeigeinstumente z. B. mit einem Brillenputztuch. ■ Nehmen Sie den Dom (I) ab und reinigen Sie ihn mit warmem Wasser und mildem Spülmittel. -
Seite 25: Störungsbehebung
Repa raturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen. 6.2 Ordnungsgemäßes Verpacken des Gerätes Im Gewährleistungsfall verpacken Sie das Blade Bier Zapf- und Kühlgerät in der Original- ® verpackung, wie in den Bildern auf dem Originalkarton gezeigt und verfahren wie folgt: ■... -
Seite 26: Probleme, Mögliche Ursachen Und Abhilfen
Störungsbehebung 6.3 Probleme, mögliche Ursachen und Abhilfen Problem Mögliche Ursachen Abhilfe ■ ■ Zu viel Das Bier wurde Halten Sie das Glas in einem 45°-Winkel. ■ Schaum. nicht richtig Öffnen Sie den Zapfhahn zügig und komplett, gezapft. so dass das Bier frei fließen kann. ■... - Seite 27 Störungsbehebung Problem Mögliche Ursachen Abhilfe ■ ■ Bier zu Das Bier wurde Das Herunterkühlen eines warmen Fasses im warm. nicht vorgekühlt. Gerät dauert mehr als 16 Stunden. Nach 3 oder 4 Stunden können Sie die ersten Gläser Bier zapfen. Danach ist es möglich jede Stunde rund 1 Liter Bier zu entnehmen.
- Seite 28 Störungsbehebung Problem Mögliche Ursachen Abhilfe ■ ■ Das Bier hat Das Bier im Fass Sollte das Verfallsdatum des Bierfasses über- einen unan- ist alt. schritten sein, installieren Sie bitte ein frisches genehmen Fass. Sollte sich das Fass länger als 30 Tage im Geruch oder Gerät befinden, empfehlen wir ebenfalls, es Geschmack.
- Seite 29 Störungsbehebung Problem Mögliche Ursachen Abhilfe ■ ■ Die Füllstandsan- Das Fass wurde ent- Vermeiden Sie die Entriegelung des zeige meldet voll, fernt und wieder in Fasses bevor es leer ist. Dies führt zum obwohl schon das Gerät einge- Zurück-setzen der Füllstandsanzeige. mehrere Gläser setzt oder die Das Problem sollte nach dem Laden...
-
Seite 30: Lagerung
Lagerung/Entsorgung Lagerung Sollten Sie das Blade Bier Zapf- und Kühlgerät längere Zeit nicht benötigen, reinigen Sie ® das Gerät wie im Kapitel 5 Reinigung und Pflege beschrieben, um Schimmelbildung zu vermeiden. Schimmelpilze sind gesundheitsschädlich. Bewahren Sie das Gerät und alle Zubehörteile an einem trockenen, sauberen und frostfreien Ort auf, an dem es vor... -
Seite 31: Anhang
Anhang Anhang 9.1 Technische Daten Bezeichnung Bierzapfsystem Bestellnummer 9930 Betriebsspannung Siehe Typenschild am Gerät Leistungsaufnahme Siehe Typenschild am Gerät Max. Betriebsdruck 3,0 + _ 0,5 bar Stromkabel 2 m (abnehmbar mit Kaltgerätestecker) Schutzklasse Maße komplett 590 mm x 290 mm x 471mm (H x B x T) Gewicht ohne Fass ca. -
Seite 32: Gewährleistung
Anhang ewährleistung Wir übernehmen für die Blade Bier Zapf- und Kühlgeräte eine Gewährleistung entspre- ® chend den gesetzlichen Bestimmungen des Landes, in welchem das Gerät erworben wurde. Dies betrifft alle Mängel, die durch Material- oder Verarbeitungsfehler ent standen sind. Ausgeschlossen von dieser Gewährleistungspflicht sind: •...
