Conrad 84 00 86 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G w ww . co n ra d .d e

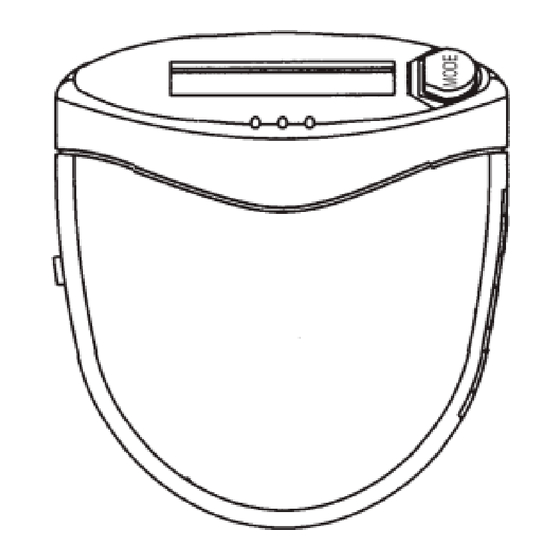

Schrittzähler
Best.-Nr. 84 00 86
Bestimmungsgemäße Verwendung
Der Schrittzähler wird am Hosenbund oder am Gürtel befestigt und dient zum Erfassen von
Schrittzahlen bis 99999, Entfernungen bis 9999,9 km und Kalorienverbrauch bis 99999
Einheiten. Weiterhin ist eine 12 /24 Std. Uhr, eine Stoppuhr mit 1/10 sek., ein Speicher des
letzten Messwertes sowie ein Rückwärtszähler für einen vorgegebenen Wert (z.B. Kalorien,
Entfernung oder Schritte) eingebaut.
Eine andere Verwendung als zuvor beschrieben, ist nicht zulässig. Das gesamte Produkt darf
nicht geändert, bzw. umgebaut werden!
Bedienung
Einsetzen/Wechseln der Batterie
a)Lösen Sie die Rückseitige Batterieabdeckung mittels einem kleinen Geldstückes durch
Drehen im Uhrzeigersinn (1/8 Drehung).
b)Setzen Sie nun die neue Knopfzelle mit korrekter Polarität (+ zeigt nach aussen) in die
Batteriehalterung ein.
c)Verschließen Sie die Batterieabdeckung entgegen dem Uhrzeigersinn.
Achtung!
Lassen Sie Knopfzellen nicht herumliegen; diese könnten von Kindern
oder Haustieren versehentlich verschluckt werden. Im Falle eines
Verschluckens suchen Sie bitte sofort einen Arzt auf.
Befestigung des Schrittzählers
Der Schrittzähler muss gerade am Hosenbund oder am Hosengürtel mittels rückseitigen
Gürtelclip befestigt werden.
Anzeigefunktionen
Die „MODE"-Taste ermöglicht das Umschalten der einzelnen
Anzeigefunktionen in folgender Reihenfolge:
TIME > STEP > DISTANCE > CALORIE > AUTO SCROLL > STOP
WATCH > TIME usw.
Einstellen der Uhr
a)Wählen Sie mit „MODE" den Uhrmodus „TIME".
b)Drücken Sie die Taste „SET/START" um die Stunden auszuwäh-
len; diese beginnen zu blinken.
c)Durch Drücken der Taste „+/CLEAR" werden die Stunden auf-
wärts zählend eingestellt.
d)Drücken Sie nun die Taste „SET/START" um die Minuten auszuwählen; diese beginnen zu
blinken.
e)Durch Drücken der Taste „+/CLEAR" werden die Minuten aufwärts zählend eingestellt.
f) Zum Beenden der Einstellung Taste „SET/START" drücken.
g)Die Uhrzeit kann durch gleichzeitiges Drücken der Tasten „+/CLEAR" und „SET/START" von
24 auf 12 Stunden und umgekehrt umgestellt werden.
Schrittzählermodus
a)Wählen Sie mit „MODE" den Zählermodus „STEP".
b)Im Display werden nun die Schritte gezählt.
c)Um den Zahlenwert festzuhalten (z.B. bei einer Pause), drücken
Sie die Taste „SET/START". Die Anzeige blinkt. Diese Funktion
lässt sich durch erneutes Drücken der selben Taste wieder deaktivieren.
d)Um die Zählempfindlichkeit zu justieren, schieben Sie den seitlichen Regler in die erforder-
liche Richtung:
+ = große Empfindlichkeit (für sanfte Schritte)
- = kleine Empfindlichkeit (für feste Schritte)
e)Die Anzeige kann durch Betätigung der „+/CLEAR"-Taste auf Null zurückgesetzt werden.
Entfernungsmodus
Dieser Modus ermöglicht die automatische Umrechnung der
Schritte in eine Entfernung. Dazu müssen Sie allerdings Ihre
Schrittlänge eingeben. Ermitteln Sie Ihre Schrittlänge durch Messen.
a)Wählen Sie mit „MODE" den Entfernungsmodus „DIST".
b)Drücken Sie die Taste „SET/START" um in die Schrittlängeneinstellung zu gelangen.
c)Die Taste „+/CLEAR" ermöglicht die Längeneinstellung von 30 bis 213 cm.
d)Nach 5 sek. ohne Tastendruck kehrt die Anzeige in den Entfernungsmodus zurück und spei-
chert die letzte Eingabe.
Version 12/01
e)Im Display wird nun die Anzahl der Schritte als Entfernung in Kilometer angezeigt.
°
f) Die Anzeige kann durch Betätigung der „+/CLEAR"-Taste auf Null zurückgesetzt werden.
Kalorienmodus
Dieser Modus ermöglicht die automatische Errechnung des
Kalorienverbrauchs in Abhängigkeit der zurückgelegten Schritte.
Dazu müssen Sie allerdings Ihr Geschlecht und Ihr Körpergewicht
eingeben.
a)Wählen Sie mit „MODE" den Kalorienmodus „CAL".
b)Drücken Sie die Taste „SET/START" um Ihr Geschlecht einzugeben (m=Mann / f=Frau).
c)Die Taste „+/CLEAR" ermöglicht die Umschaltung von „m" nach „f" und umgekehrt.
d)Drücken Sie die Taste „SET/START" um ins Gewichtsmenü zu gelangen.
e)Die Taste „+/CLEAR" ermöglicht die Einstellung von 22 kg bis 227 kg.
f) Nach 5 sek. ohne Tastendruck kehrt die Anzeige in den Entfernungsmodus zurück und spei-
chert die letzte Eingabe.
g)Im Display werden nun die Verbrauchten Kalorien in Abhängigkeit von Geschlecht, Gewicht
und Schrittzahl angezeigt.
h)Die Anzeige kann durch Betätigung der „+/CLEAR"-Taste auf Null zurückgesetzt werden.
Auto-Scroll-Modus
Der Auto-Scroll-Modus ermöglicht die automatische Umschaltung
von Kalorien, Entfernung und Schritten im 3-Sekunden Intervall.
Wählen Sie mit „MODE" den Auto-Scroll-Modus „Kreispfeil".
Wurde im Auto-Scroll-Modus zusätzlich ein Ziel-Countdown akti-
viert, so wird bei erreichen des Zielwertes ein fünfmaliger Signalton abgegeben und das linke
obere Fähnchen im Display blinkt solange, bis die Taste „SET/START" gedrückt wird.
Ziel-Countdown-Modus
Der Ziel-Countdown-Modus ermöglicht die Rückwärtszählende
Restanzeige eines vorgegebenen Wertes für Kalorien, Entfernung
und Schritte.
a)Wählen Sie mit "Mode" einen der drei möglichen Modis (Kalorien,
Entfernung oder Schritte).
b)Drücken Sie die Taste „TARGET" für den Ziel-Modus. Wurde noch
kein Wert eingestellt erscheint im Display „---„.
c)Halten Sie die Taste „SET/START" für ca. zwei Sekunden gedrückt,
um in den Einstellmodus zu gelangen.
d)Die erste Stelle blinkt und kann nun mit der Taste „+/CLEAR" ein-
gestellt werden.
e)Drücken Sie einmal die Taste „SET/START" um zur nächsten
Stelle vorzurücken.
f) Wiederholen Sie dies, bis zur fünften Stelle. Die Eingabe muss durch eine letzte Betätigung
der Taste „SET/START" abgeschlossen werden; die Anzeige blinkt nicht mehr.
g)Betätigen Sie nun die Taste „TARGET" um diese Einstellungen zu aktivieren; dabei springt
das Display zur normalen Modus-Anzeige zurück.
h)Die Anzeige zählt nun aufwärts. Drücken Sie die Taste „TARGET", wird der noch verbleiben-
de, Rückwärtszählende Wert angezeigt.
i) Wird der Zielwert erreicht (sowohl vorwärts als auch rückwärts), so ertönt ein Alarmsignal.
j) Die Anzeige beginnt nun wieder nach oben zu zählen. Die Zählrichtung kann am linken obe-
ren Displayrand erkannt werden; ausgefülltes Fähnchen = aufwärts zählend; leeres
Fähnchen = abwärts zählend.
Stoppuhr
a)Wählen Sie mit „MODE" den Stoppuhrmodus „STW".
b)Taste „SET/START" für Start und Stopp
c)Die Zwischenzeit wird bei laufender Stoppuhr durch die Taste
„+/CLEAR" ermittelt; im Display erscheint „LAP". Erneutes
Drücken schaltet wieder zur laufenden Stoppuhr.
d)Die Nullstellung erfolgt bei gestoppter Stoppuhr durch die Taste „+/CLEAR".
Wartung und Entsorgung
Das Gerät ist abgesehen von einer gelegentlichen Reinigung wartungsfrei.
Vermeiden Sie harte Stöße evtl. durch das Fallen auf einen harten Gegenstand.
Entsorgen Sie das unbrauchbar gewordene Gerät gemäß den geltenden gesetzlichen
Vorschriften.
Technische Daten
Betriebsspannung: 1,5 VDC (LR44/AG13)
Stromaufnahme: ca. 10 µA
Messung: Pendelmethode
Gewichtbereich: 22 bis 227 kg
Schrittlänge: 30 bis 213 cm
Abmessungen: (LxBxT) 54 x 50 x 34 (mm)
Gewicht: ca. 28g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
O P E R A T I N G I N S T R U C T I O N S w w w. co nr a d. de
Pedometer
Item-No. 84 00 86
Prescribed use
The Pedometer can be fastened to your waistband or belt and serves for registering the num-
ber of steps up to 99999, distances up to 9999.9 km and calories consumption up to 99999
units. Furthermore, there are a 12 /24 hours watch, a stopwatch with 1/10 sec., a memory of
the last measured value and a countdown function from a predetermined target value (e.g.
calories, distance or steps) built in.
Any other application than the one described above is forbidden. No part of the product may
be modified or rebuilt.
Operation
Inserting/Changing the battery
a)Unscrew the battery cover on the back with a small coin, turning it clockwise (1/8 turn).
b)Insert a new button cell with the correct polarity (+ pointing outwards) into the battery socket.
c)Close the battery compartment by turning the cover counterclockwise.
Attention!
Do not leave batteries littered because children or pets might swallow
them. In case of batteries having been swallowed, call for immediate
medical care.
Fastening the Pedometer
The Pedometer must be fastened to the waistband or belt vertically by means of the belt clip
on the reverse.
Display modes
With the "MODE" button you can choose the individual display
modes in the following order: TIME > STEP > DISTANCE > CALORIE
> AUTO SCROLL > STOP > WATCH > TIME etc.
Setting the watch
a)With the "MODE" button, select "TIME" mode.
b)Press the "SET/START" button to select the hours; they begin to
flash.
c)Press the "+/CLEAR" button to count the hours upwards.
d)Now press the "SET/START" button to select the minutes; they begin to flash.
e)Press the button "+/CLEAR" to count the minutes upwards.
f) Press the "SET/START" button to quit.
g)The time can be switched from a 24 hour system to a 12 hour system and vice versa by pres-
sing the buttons "+/CLEAR" and "SET/START" simultaneously.
Pedometer mode
a)With the "MODE" button, select "STEP" mode.
b)The steps will now be counted in the display.
c)If you want to see the numbers of steps (e.g. during a break), press
the "SET/START" button. The display flashes. The function can be
deactivated by pressing the same button again.
d)In order to adjust the sensitivity, push the control on the side in the respective direction:
+= high sensitivity (for light steps)
- = low sensitivity (for heavy steps)
e)The display can be reset to zero by pressing the "+/CLEAR" button.
Distance mode
With this mode steps can be automatically converted into distance
For this function, you must enter the length of your stride. Please
measure it.
a)With the "MODE" button, select "DIST" mode.
b)Press the "SET/START" enter the length of your stride.
c With the "+/CLEAR" button you can enter lengths from 30 to 213 cm.
d)After 5 sec. without buttons being pressed, the display will return to distance mode and sto-
res the last entry.
e)The display will now show the number of steps as a distance in kilometres.
f) The display can be reset to zero by pressing the "+/CLEAR" button.
Calories mode
This mode allows automatic calculation of calories per steps made.
For this function, you must enter your sex and weight.
a)With the "MODE" button, select "CAL" mode.
Version 12/01
b)Press the "SET/START" button to enter your sex (m=male / f=female).
°
c)With the "+/CLEAR" button you can change from "m" to "f" and vice versa.
d)Press the "SET/START" button to reach the weight menu.
e)With the "+/CLEAR" button you can enter weights between 22 kg and 227 kg.
f) After 5 sec. without buttons being pressed, the display will return to distance mode and sto-
res the last entry.
g)The display will now show the calories consumed in dependence on sex, weight and num-
ber of steps.
h)The display can be reset to zero by pressing the "+/CLEAR" button.
Auto scroll mode
With the auto scroll mode you can automatically scroll calories,
distance and steps in a 3 seconds interval.
With the "MODE" button select the auto scroll mode "circle flash".
If you also activate target countdown in the auto scroll mode
there will be five acoustic signals and the little flag in the upper left side of the display will
keep flashing until the "SET/START" button has been pressed.
Target countdown mode
With the target countdown mode, the display will count down from
a target value for calories, distance or steps
a)With the "Mode" button, select one of the three modes (calories,
distance, steps).
b)Press the "TARGET" button. If no target value has been entered,
the display will show "---".
c)Hold the "SET/START" button for about two seconds, to get to the
set mode.
d)The fist digit will flash and can now be set with the "+/CLEAR"
button.
e)Press the "SET/START" once to get to the next digit.
f) Repeat this, until you get to the fifth digit. Quit the entering by
pressing the "SET/START" button one last time, the display will stop flashing.
g)Now press the "TARGET" button in order to activate these settings, the display will return to
the normal display mode.
h)The display will now count upwards. If you press the "TARGET" button, it will show the
remaining countdown value.
i) When the target is reached (upwards and downwards), there will be an acoustic alarm sig-
nal.
j) The display will now count upwards again. You can see the direction of counting in the upper
left corner of the display.Little flag filled: upwards counting; empty flag: countdown.
Stopwatch
a)With the "MODE" button, select the stopwatch mode "STW".
b)Button "SET/START" for start and stop.
c)The intermediate time (while the stopwatch is activated) is shown
by pressing "+/CLEAR"; The display will show "LAP". Press again
to get back to the stopwatch.
d)The display can be reset to zero by pressing the "+/CLEAR" button when the stopwatch has
been stopped.
Maintenance and disposal
Apart from occasional cleaning the device is maintenance-free.
Avoid hard shocks such as dropping on a hard object.
Please observe legal regulations when you dispose of the device after it has become unusable.
Technical data
Operating voltage: 1.5 VDC (LR44/AG13)
Current consumption: approx. 10 µA
Measuring: pendulum method
Range of weights: 22 to 227 kg
Lengths of stride: 30 to 213 cm
Dimensions: (LxWxD) 54 x 50 x 34 (mm)
Weight: approx. 28g
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
