FUNKSIGNALTESTER
ARF-100
®
arf100_de 01/09
Der Funksignaltester ARF-100 arbeitet mit dem Funkbasismodul ACU-100
zusammen. Er wird von dem Funkbasismodul ACU-100 in Programmversion 1.05
oder in höheren Versionen bedient. Er ermöglicht den Pegel des durch den
Funkbasismodul ACU-100 vom Signaltester und durch den Signaltester vom
Funkbasismodul empfangenen Funksignals zu prüfen. Das erleichtert erheblich den
richtigen Montageort des drahtlosen Gerätes des ABAX-Systems festzulegen.
Der Tester belegt die 1 Position auf der Liste der Funkkomponenten, die im
Funkbasismodul ACU-100 angemeldet sind. Er wird mit der alkalischen Batterie 9V
6LR61 gespeist.
1. Beschreibung des Testers

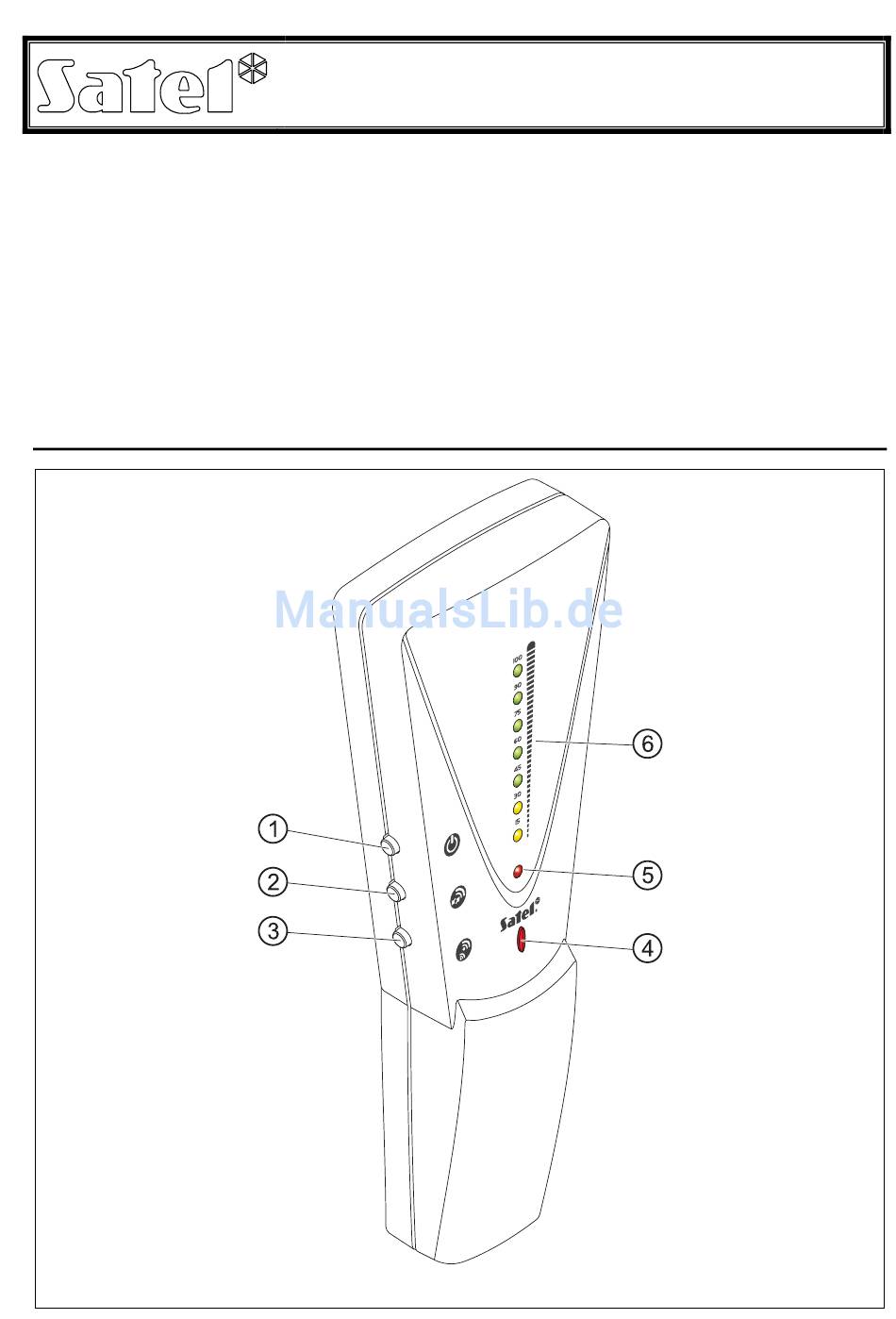

Abb. 1. Darstellung des Testers.
