Inhaltszusammenfassung für SCHRANER Notfall-Manager Alpha

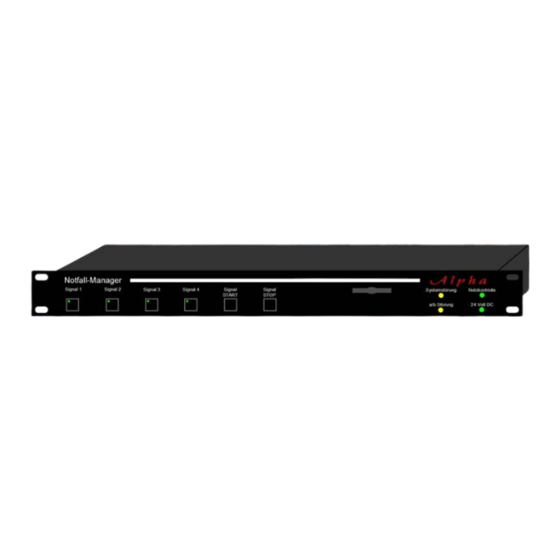

- Seite 1 Alpha Notfall-Manager "Alarm per Handy" für jede Sprachalarm- / ELA-Anlage Manual...

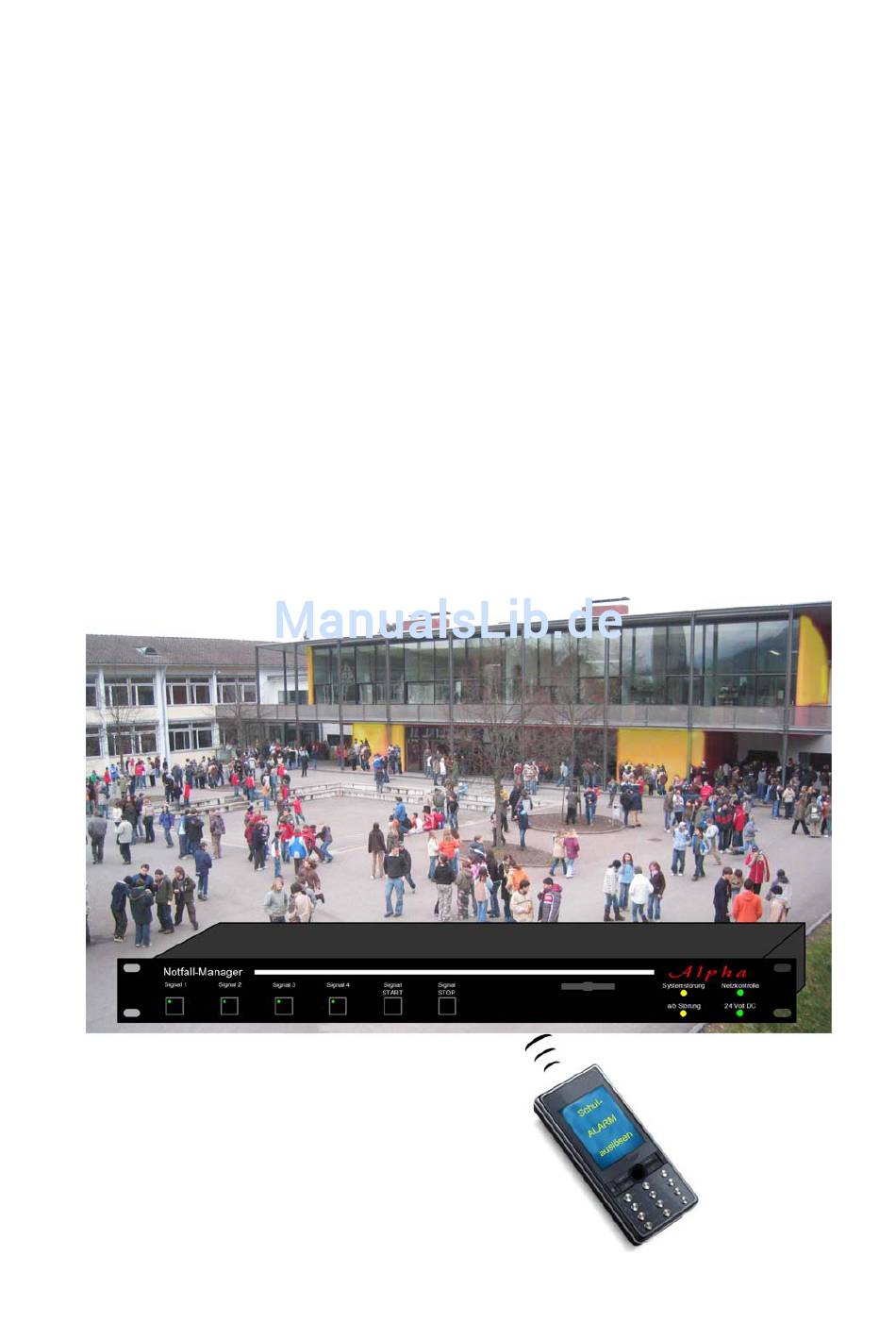

- Seite 2 Alpha Notfall-Manager Manual ______________________________________________________________________________________________________ Alpha Der Notfall-Manager kann in Krisensituationen an Schulen oder öffentlichen Gebäuden mit jeder Sprachalarm- / ELA-Anlage schnell, einfach und präzise akustische Informationen verbreiten. Alpha steht hier für die neu entwickelte "Alarm per Handy" Funktion. Dazu werden für verschiedene Gefahrensituationen vorab und individuell bis zu 4 unter- schiedliche Signale oder Texte im Gerät gespeichert, die dann per Telefon (Handy) fern- ausgelöst werden können.
- Seite 3 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ Voraussetzung ist neben der vorhandenen Sprachalarm- / ELA-Anlage lediglich ein Alpha Telefonanschluss. Der Notfall-Manager wird einfach in die Sprachalarm / ELA- Anlage eingeschleift und mit dem Telefonanschluss verbunden. Sollte kein Telefonanschluss zur Verfügung stehen, erfolgt die Anschaltung über ein optionales GSM-Modul.
- Seite 4 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ Auslösemöglichkeiten der gespeicherten Signale Alpha Die auf der CF-Karte im gespeicherten Text-/Tonsignale können auf drei verschiedene Arten ausgelöst werden. 1. Auslösung durch Telefon / Handy ● Anwahl der Amts- / Nebenstellen-Nummer (kann z.B. im Handy eingespeichert sein) ●...
- Seite 5 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ 3. Auslösung durch externe Tasten Alpha können bis zu 4 verschiedene externe Auslösemöglich-keiten (Notfall- Tasten) angeschlossen werden. Die Leitungswege sind auf Kurzschluss und Abriss überwacht. ● Drücken der entsprechenden externen Taste ● Gewünschtes Text-/Tonsignal startet sofort. Schaltbild der externen Auslösung mit Leitungsüberwachung - 5 -...
- Seite 6 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ Programmierungen Alpha ist auch ohne weitere Programmierungen sofort einsatzbereit (Werksein- stellungen). Es empfiehlt sich jedoch die folgenden individuellen Möglichkeiten der Einstellungen zu nutzen. ● Gerät öffnen (4 Schrauben an der Unterseite) 1. Auswahl der Codierung (Ziffer 1 + 2 der Nachwahl) Der DIP-Schalterblock 1 ermöglicht die Einstellung der beiden ersten Nachwahlziffern.
- Seite 7 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ Werkseinstellung: 12 (Hexadezimal): DIP-Schalterblock 1 2. Auswahl des Abspiel-Modus Der DIP-Schalterblock 2 ermöglicht die Einstellung des Abspiel-Modus jedes einzelnen der 4 gespeicherten Signale. DIP-Schalter 1+2 → Signal 1 DIP-Schalter 3+4 → Signal 2 DIP-Schalter 5+6 → Signal 3 DIP-Schalter 7+8 →...
- Seite 8 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ 3. Abwahl der a/b-Überwachung Die angeschlossene Telefon-Anbindung (analog a/b) ist ständig überwacht (Ruhestrom). Alpha Soll das nicht so sein (weil der z.B. ohne Telefonanbindung genutzt wird), kann die a/b-Überwachung zur Vermeidung von Fehlermeldung mittels Jumper 1 ausgeschal- tet werden.
-
Seite 9: Installation
Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ Installation Die Installation sollte von einer entsprechenden Fachfirma vorge-nommen werden. Alpha kann als 19"-Gerät mit in den ggf. vorhanden ELA-Schrank montiert werden. Alpha Sollte dies nicht möglich sein, ist der auch als Tischgerät einsetzbar. NF-Anbindung Anbindung des NF-Signals über die entsprechenden XLR-An-schlüsse (19 bzw. 20). Der Signalpegel kann am Poti (NF-Pegel (18) eingestellt werden. - Seite 10 Alpha Notfall-Manager Manual _____________________________________________________________________________________________________ TK-Anbindung Der analoge a/b einer Amtsleitung oder Nebenstellenanlage wird mit dem entsprechen- Alpha den Tel.-Eingang a/b (17) des verbunden. Sollte keine TK-Anbindung möglich sein, kann hier auch ein optionales GSM-Modul angeschlossen werden. Anzeigen Alpha Die Frontanzeige des zeigt folgende Betriebszustände: Systemstörung LED gelb (8) Diese LED leuchtet bei einer der folgenden Störungen:...
- Seite 11 Alpha Notfall-Manager Manual ______________________________________________________________________________________________________ Netzkontrolle LED grün (10): Netzspannung liegt an 24 Volt DC LED grün (11): 24 V DC-Spannung liegt an. Es erfolgt keine Störungsanzeige bei Ausfall! Text-/Signal Speicher Alpha Die 4 zur Auswahl stehenden Texte/Signale sind auf einer CF-Karte im als MP3- Audiosignal gespeichert.
-
Seite 12: Technische Daten
40 mA (Netz) bzw. 200 mA (bei 24 V) Gehäuse 19" Tischgehäuse 1 HE – Tiefe 220 mm, incl. 19"-Winkel Gewicht 1,6 kg SCHRANER GmbH Ingenieurbüro Hansgeorg Rosin Vertriebs- und Service GmbH Weinstraße 4 5 Rhönstraße 3 D - 91058 Erlangen...
