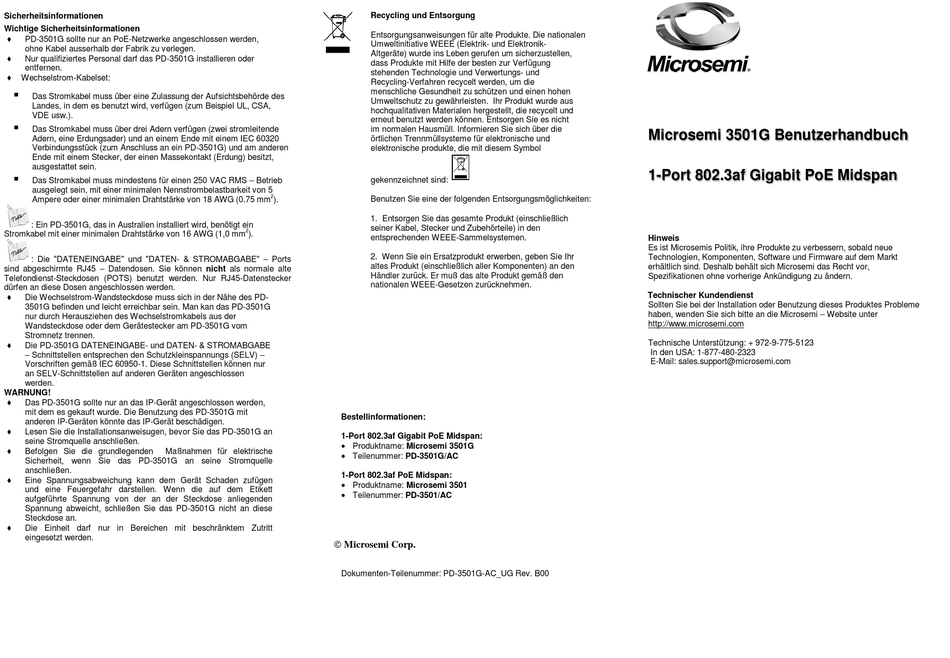

Microsemi 3501G Benutzerhandbuch

Sicherheitsinformationen
Wichtige Sicherheitsinformationen

PD-3501G sollte nur an PoE-Netzwerke angeschlossen werden,
ohne Kabel ausserhalb der Fabrik zu verlegen.

Nur qualifiziertes Personal darf das PD-3501G installieren oder
entfernen.
 Wechselstrom-Kabelset:

Das Stromkabel muss über eine Zulassung der Aufsichtsbehörde des
Landes, in dem es benutzt wird, verfügen (zum Beispiel UL, CSA,
VDE usw.).

Das Stromkabel muss über drei Adern verfügen (zwei stromleitende
Adern, eine Erdungsader) und an einem Ende mit einem IEC 60320
Verbindungsstück (zum Anschluss an ein PD-3501G) und am anderen
Ende mit einem Stecker, der einen Massekontakt (Erdung) besitzt,
ausgestattet sein.

Das Stromkabel muss mindestens für einen 250 VAC RMS – Betrieb
ausgelegt sein, mit einer minimalen Nennstrombelastbarkeit von 5
Ampere oder einer minimalen Drahtstärke von 18 AWG (0.75 mm
: Ein PD-3501G, das in Australien installiert wird, benötigt ein
Stromkabel mit einer minimalen Drahtstärke von 16 AWG (1,0 mm
: Die "DATENEINGABE" und "DATEN- & STROMABGABE" – Ports
sind abgeschirmte RJ45 – Datendosen. Sie können nicht als normale alte
Telefondienst-Steckdosen (POTS) benutzt werden. Nur RJ45-Datenstecker
dürfen an diese Dosen angeschlossen werden.

Die Wechselstrom-Wandsteckdose muss sich in der Nähe des PD-
3501G befinden und leicht erreichbar sein. Man kan das PD-3501G
nur durch Herausziehen des Wechselstromkabels aus der
Wandsteckdose oder dem Gerätestecker am PD-3501G vom
Stromnetz trennen.

Die PD-3501G DATENEINGABE- und DATEN- & STROMABGABE
– Schnittstellen entsprechen den Schutzkleinspannungs (SELV) –
Vorschriften gemäß IEC 60950-1. Diese Schnittstellen können nur
an SELV-Schnittstellen auf anderen Geräten angeschlossen
werden.
WARNUNG!

Das PD-3501G sollte nur an das IP-Gerät angeschlossen werden,
mit dem es gekauft wurde. Die Benutzung des PD-3501G mit
anderen IP-Geräten könnte das IP-Gerät beschädigen.

Lesen Sie die Installationsanweisugen, bevor Sie das PD-3501G an
seine Stromquelle anschließen.

Befolgen Sie die grundlegenden Maßnahmen für elektrische
Sicherheit, wenn Sie das PD-3501G an seine Stromquelle
anschließen.

Eine Spannungsabweichung kann dem Gerät Schaden zufügen
und eine Feuergefahr darstellen. Wenn die auf dem Etikett
aufgeführte Spannung von der an der Steckdose anliegenden
Spannung abweicht, schließen Sie das PD-3501G nicht an diese
Steckdose an.

Die Einheit darf nur in Bereichen mit beschränktem Zutritt
eingesetzt werden.
Recycling und Entsorgung
Entsorgungsanweisungen für alte Produkte. Die nationalen
Umweltinitiative WEEE (Elektrik- und Elektronik-
Altgeräte) wurde ins Leben gerufen um sicherzustellen,
dass Produkte mit Hilfe der besten zur Verfügung
stehenden Technologie und Verwertungs- und
Recycling-Verfahren recycelt werden, um die
menschliche Gesundheit zu schützen und einen hohen
Umweltschutz zu gewährleisten. Ihr Produkt wurde aus
hochqualitativen Materialen hergestellt, die recycelt und
erneut benutzt werden können. Entsorgen Sie es nicht
im normalen Hausmüll. Informieren Sie sich über die
örtlichen Trennmüllsysteme für elektronische und
elektronische produkte, die mit diesem Symbol
gekennzeichnet sind:
2
Benutzen Sie eine der folgenden Entsorgungsmöglichkeiten:
).
1. Entsorgen Sie das gesamte Produkt (einschließlich
seiner Kabel, Stecker und Zubehörteile) in den
2
).
entsprechenden WEEE-Sammelsystemen.
2. Wenn Sie ein Ersatzprodukt erwerben, geben Sie Ihr
altes Produkt (einschließlich aller Komponenten) an den
Händler zurück. Er muß das alte Produkt gemäß den
nationalen WEEE-Gesetzen zurücknehmen.
Bestellinformationen:
1-Port 802.3af Gigabit PoE Midspan:
 Produktname: Microsemi 3501G
 Teilenummer: PD-3501G/AC
1-Port 802.3af PoE Midspan:
 Produktname: Microsemi 3501
 Teilenummer: PD-3501/AC
 Microsemi Corp.
Dokumenten-Teilenummer: PD-3501G-AC_UG Rev. B00
Microsemi 3501G Benutzerhandbuch
1-Port 802.3af Gigabit PoE Midspan
Hinweis
Es ist Microsemis Politik, ihre Produkte zu verbessern, sobald neue
Technologien, Komponenten, Software und Firmware auf dem Markt
erhältlich sind. Deshalb behält sich Microsemi das Recht vor,
Spezifikationen ohne vorherige Ankündigung zu ändern.
Technischer Kundendienst
Sollten Sie bei der Installation oder Benutzung dieses Produktes Probleme
haben, wenden Sie sich bitte an die Microsemi – Website unter
http://www.microsemi.com
Technische Unterstützung: + 972-9-775-5123
In den USA: 1-877-480-2323
E-Mail: sales.support@microsemi.com
