GW Instek GSP-830 Bedienungsanleitung

GW INSTEK
Spektrum-Analyser

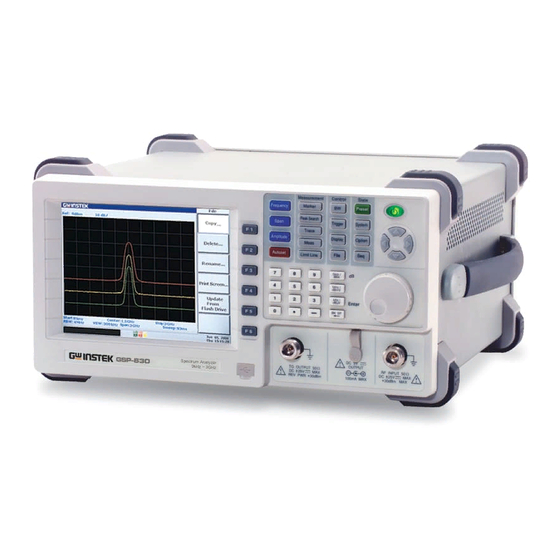

Best.-Nr. 630981 / GSP-830 / 3 GHz
Bestimmungsgemäße Verwendung
Der Spektrum-Analyser dient zur visuellen Darstellung und Vermessung von elektrischen Signalen im
Hochfrequenzbereich (HF). Zur Messung steht ein Messeingang für analoge Signale zur Verfügung. Der
Anschluss der Tastköpfe und Messsonden erfolgt über HF-Stecker.
Die gemessenen Signale können gespeichert und als Referenz am Bildschirm dargestellt werden. Die
Steuerung des Gerätes erfolgt über bildschirmgeführte Menüs.
Die am Gerät angegebenen max. Eingangsgrößen dürfen niemals überschritten werden. Verwenden Sie
ggf. Teilertastköpfe oder Abschwächer.
Das Gerät darf nur an einer geerdeten Schutzkontaktsteckdose des öffentlichen Wechselstromnetzes
angeschlossen und betrieben werden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingungen ist
nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Die Sicherheitshinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit dem
Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen ausführlich
in der englischsprachigen Bedienungsanleitung erklärt. Diese befindet sich auf der beiliegenden CD im
Hauptverzeichnis.
Symbolerklärung
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und Warnvermerke beachten, die in den beiliegenden Anleitungen enthalten sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung
der elektrischen Sicherheit des Geräts.
Das „Hand"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen europäischen Richtlinien.
Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich
Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen.
Messkategorie I für Messungen an Signal- und Steuer-Kleinspannungen ohne
CAT I
energiereiche Entladungen.
Messkategorie II für Messungen an Haushaltsgeräten welche über einen Netzstecker
CAT II
mit dem Stromnetz verbunden werden. Diese Kategorie umfasst auch alle kleineren
Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
Schutzleiteranschluss, Schutzklasse 1. Diese Schraube/dieser Anschluss darf nicht
gelöst werden.
Erdpotential
Bezugsmasse Chassis
Betriebsschalter
I/0
Netzschalter: I = Ein; 0 = Aus
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise zum korrekten Betrieb.
Version 09/14
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jede
Gewährleistung/Garantie.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße,
geerdete Netzsteckdose (100 - 240 V~) des öffentlichen Strom-Versorgungsnetzes verwendet werden.
Die Netzsteckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein oder es muss
eine Not-Aus-Vorrichtung vorhanden sein.
Messgeräte und Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie
deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
Schließen Sie das Messkabel zuerst an das Oszilloskop an, bevor Sie den Tastkopf mit dem zu testenden
Signal-Messkreis verbinden. Trennen Sie nach Messende zuerst die Messkontakte vom Messkreis, bevor
Sie das Messkabel vom Oszilloskop trennen.
Seien Sie besonders vorsichtig beim Umgang mit Spannungen >50 V Wechsel- (AC) bzw. >75 V
Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen
lebensgefährlichen elektrischen Schlag erhalten.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen
Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen
usw.) ist.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messendenAnschlüsse/
Messpunkte während der Messung nicht, auch nicht indirekt, berühren.
Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der Tastköpfe. Es
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche
Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das Messgerät bzw.
die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen
brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren.
- Dadurch kann der Messwert verfälscht werden.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des
Oszilloskops abgestimmt sind.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb
nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum
gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie
das Feucht- oder Nasswerden des Gerätes. Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit
Messgeräten durch geschultes Personal verantwortlich zu überwachen.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
kann es beschädigt werden.
Beachten Sie auch die beiliegende, detaillierte Bedienungsanleitung.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der
Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
Betreiben Sie das Gerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren
Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als
50 V/ACrms oder 75 V/DC anliegen können! Lebensgefahr!
Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder
anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels
durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann
das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen
Schlag zur Folge haben.
