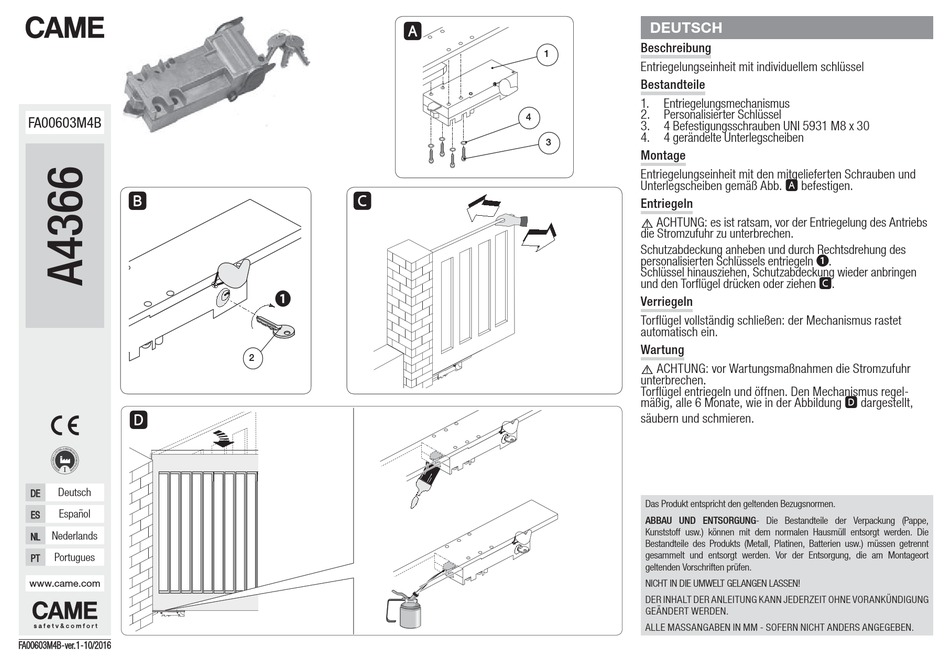

CAME A4366 Anleitung

FA00603M4B
Deutsch
DE DE
Español
ES ES
Nederlands
NL NL
Portugues
PT PT
www.came.com
FA00603M4B - ver. 1 - 10/2016 FA00603M4B - ver. 1 - 10/2016
2
DEUTSCH
Beschreibung
1
Entriegelungseinheit mit individuellem schlüssel
Bestandteile
1. Entriegelungsmechanismus
2. Personalisierter Schlüssel
4
3. 4 Befestigungsschrauben UNI 5931 M8 x 30
4. 4 gerändelte Unterlegscheiben
3
Montage
Entriegelungseinheit mit den mitgelieferten Schrauben und
Unterlegscheiben gemäß Abb.
Entriegeln
ACHTUNG: es ist ratsam, vor der Entriegelung des Antriebs
die Stromzufuhr zu unterbrechen.
Schutzabdeckung anheben und durch Rechtsdrehung des
personalisierten Schlüssels entriegeln ❶.
Schlüssel hinausziehen, Schutzabdeckung wieder anbringen
und den Torflügel drücken oder ziehen
Verriegeln
Torflügel vollständig schließen: der Mechanismus rastet
automatisch ein.
Wartung
ACHTUNG: vor Wartungsmaßnahmen die Stromzufuhr
unterbrechen.
Torflügel entriegeln und öffnen. Den Mechanismus regel-
mäßig, alle 6 Monate, wie in der Abbildung
säubern und schmieren.
Das Produkt entspricht den geltenden Bezugsnormen.
ABBAU UND ENTSORGUNG- Die Bestandteile der Verpackung (Pappe,
Kunststoff usw.) können mit dem normalen Hausmüll entsorgt werden. Die
Bestandteile des Produkts (Metall, Platinen, Batterien usw.) müssen getrennt
gesammelt und entsorgt werden. Vor der Entsorgung, die am Montageort
geltenden Vorschriften prüfen.
NICHT IN DIE UMWELT GELANGEN LASSEN!
DER INHALT DER ANLEITUNG KANN JEDERZEIT OHNE VORANKÜNDIGUNG
GEÄNDERT WERDEN.
ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN.
befestigen.
.
dargestellt,
