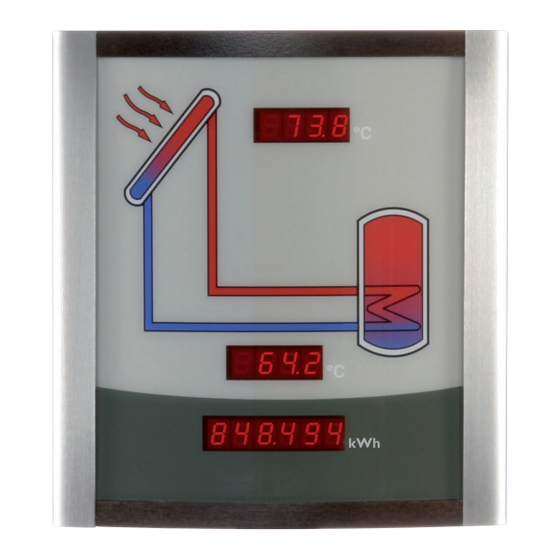

- Seite 1 RESOL Smart Display SD3 Montage Anschluss Anleitung Manual Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Kratzspuren durch Aufstellen des Ge- rätes auf Oberflächen vermeiden. Irrtum und technische Änderungen vorbehalten Technische Daten Das RESOL Smart Display SD3 ist für den einfachen Anschluss an RESOL Regler Gehäuse: über den RESOL - VBus konzipiert. Es dient der Visualisierung der vom Regler Edelstahlrahmen mit Holze- ®... -
Seite 3: Installation
Ort keinen starken elektromagnetischen Feldern ausgesetzt sein darf. Verwendung als Tischgerät Holzstab als Abstützung in die untere Aufnahme auf der Rückseite des Gehäuses stecken. Die SD3 kann nun an den gewünschten Platz gestellt wer- den. Hinweis: Empfindliche Möbelflächen vor Kratzern schützen. Holzstab Anschluss und Inbetriebnahme Das RESOL Smart Display SD3 ist für den einfachen An-... -
Seite 4: Anzeigen
Smart Display SD3 VBus-Anschluss Das Smart Display SD3 kann mit Regler und Zusatzmodu- len parallel über eine Busleitung betrieben werden. Die Verbin dungsleitung mit den abisolierten Enden und beliebiger Polung an die VBus -Klemmen auf der Rückseite ® der SD3 anschließen. -
Seite 5: Mounting Connection
RESOL Smart Display SD3 Mounting Connection Manual Thank you for buying this RESOL product. Read this manual carefully to get the best perfomance from this unit. www.resol.de... -
Seite 6: Safety Advice
Avoid scratches on surfaces when Errors and technical changes excepted. arranging the device. Technical Data The Smart Display SD3 is designed for simple connection to RESOL controllers Housing: High-grade steel frame with via the RESOL VBus ® for visualisation of the data issued by the controller: col- wood elements lector and store temperatures as well as energy yield of the solar system. -
Seite 7: Technical Data And Function Survey
1. Installation 1.1 Mounting Wall mounting The wall mounting of the SD3 has to be carried out using the enclosed high-grade steel bracket. 1. Hold bracket to the desired place on the wall. Mark drilling holes on the wall and drill holes with a 6 mm drill. -
Seite 8: Displays
Smart Display SD3 VBus terminal The Smart Display SD3 can be operated in parallel with a controller and additional modules via a bus line. Connect the connection cable with stripped ends and any polarity to the VBus -terminals at the rear side of the ®...
