Das Gerät oder den Benzinkanister nie in geschlossenen Räumen oder in Bereichen mit
offenem Feuer, wie z.B. ein Wassererhitzer, einlagern.

Wenn Benzin verspritzt wurde, darf das Gerät nicht gestartet werden, sondern es muss an
einer anderen Stelle mit ausreichendem Sicherheitsabstand aufgestellt werden.

Den Tankdeckel nach dem Betanken immer wieder aufsetzen und gut verschließen.

Den Inhalt des Tanks nur im Freien ablassen.

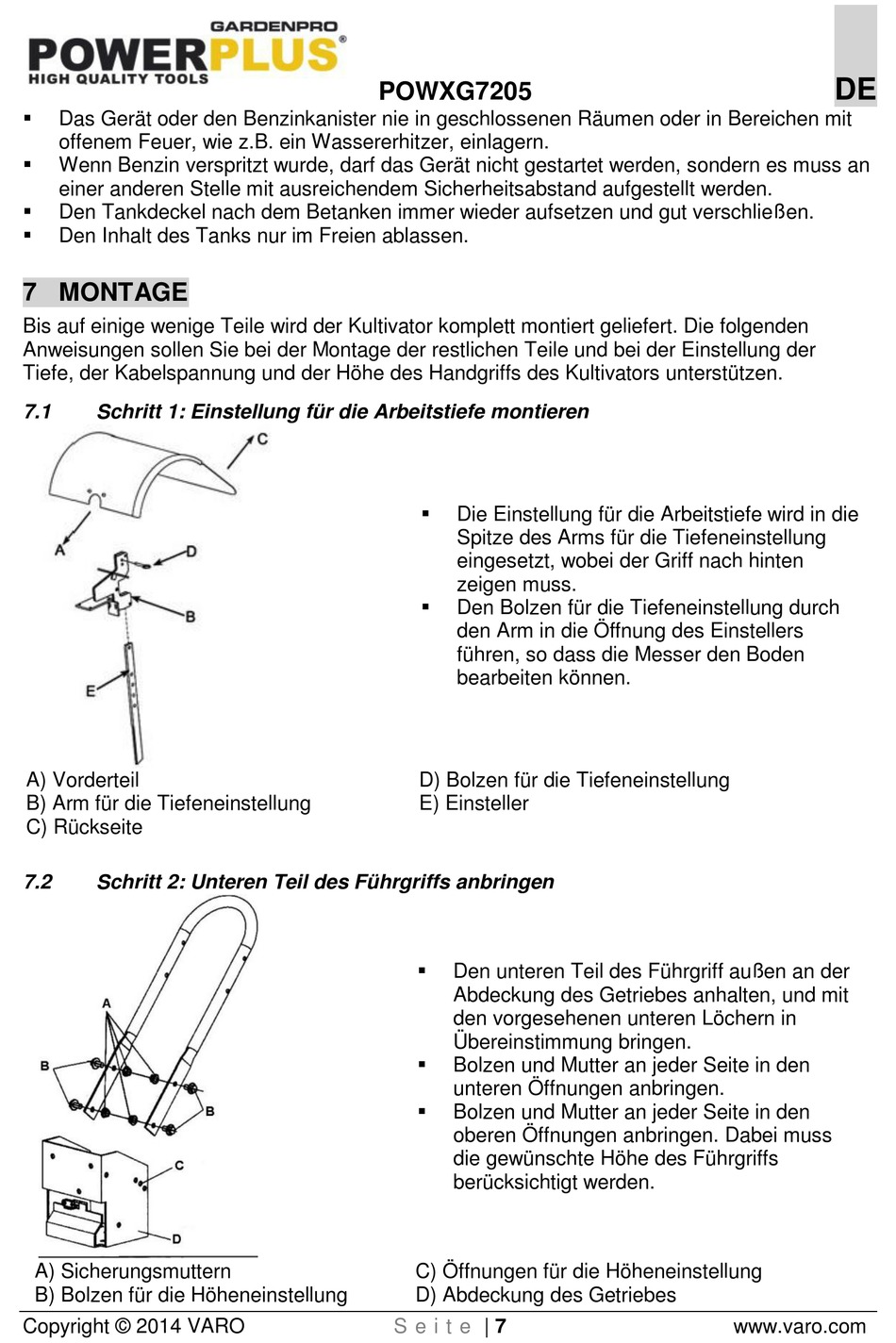

7 MONTAGE

Bis auf einige wenige Teile wird der Kultivator komplett montiert geliefert. Die folgenden
Anweisungen sollen Sie bei der Montage der restlichen Teile und bei der Einstellung der
Tiefe, der Kabelspannung und der Höhe des Handgriffs des Kultivators unterstützen.
7.1 Schritt 1: Einstellung für die Arbeitstiefe montieren
A) Vorderteil
B) Arm für die Tiefeneinstellung
C) Rückseite
7.2 Schritt 2: Unteren Teil des Führgriffs anbringen
A) Sicherungsmuttern
B) Bolzen für die Höheneinstellung
Copyright © 2014 VARO
POWXG7205

Die Einstellung für die Arbeitstiefe wird in die
Spitze des Arms für die Tiefeneinstellung
eingesetzt, wobei der Griff nach hinten
zeigen muss.

Den Bolzen für die Tiefeneinstellung durch
den Arm in die Öffnung des Einstellers
führen, so dass die Messer den Boden
bearbeiten können.
D) Bolzen für die Tiefeneinstellung
E) Einsteller

Den unteren Teil des Führgriff außen an der
Abdeckung des Getriebes anhalten, und mit
den vorgesehenen unteren Löchern in
Übereinstimmung bringen.

Bolzen und Mutter an jeder Seite in den
unteren Öffnungen anbringen.

Bolzen und Mutter an jeder Seite in den
oberen Öffnungen anbringen. Dabei muss
die gewünschte Höhe des Führgriffs
berücksichtigt werden.
C) Öffnungen für die Höheneinstellung
D) Abdeckung des Getriebes
