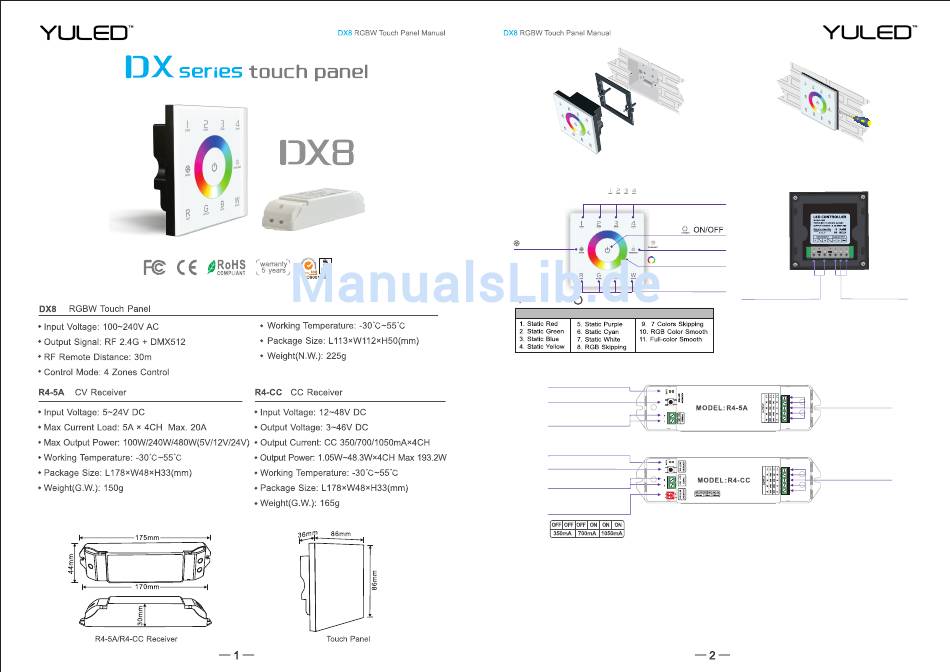

YULED DX8 Kurzanleitung

1. Technische Daten
2. Abmessungen
3. Installation
4. Funktionen Bedienfeld:
Modus
Lange drücken
6. Funktionen Empfänger
7. Anlernen Bedienteil - Empfänger
Am RA-xx Controller den "Adress Setting" Knopf kurz drücken bis die "RUN"-LED dauerhaft leuchtet. Dann an der
Fernbedienung / DX Controller eine Zone durch Drücken der Zonentaste auswählen. Ein Piep-Ton bestätigt das die
Zone gespeichert wurde. Die Geräte sind nun miteinander verbunden und einsatzbereit.
Durch langes Drücken (5Sek.) des "Adress Setting" Knopf wird die Verbindung wieder rückgängig gemacht.
Es können mehrere RA-xx Controller einer Zone Zugeordnet werden.
Importeur: EVEREN Germany, Heidplätzchen 1a, 51789 Lindlar, info@everen.de
Wandeinbau
4 Zonen Auswahltasten
On = kurz drücken / Off = lang drücken
Helligkeit / Geschwindigkeit
Farbwahlring
(berührungssensitiv)
Helligkeit Einzelfarben RGBW
gedrückt halten = Fade 0-100%
um Signalton zu deaktivieren
Farbprogramme
Test Status-LED
Adressierung
zur Verbindung mit der Fernbedienung
5-24VDC Eingang
Test Status-LED
Adressierung
12-48V DC (CC) Eingang
Einstellung Konstantstrom
Stromstärkebereich
Verschieden Ausgangskonfigurationen sind möglich:
RGBW= 1x 4-Kanal
CCT= 2x 2-Kanal (parallel)
Single= 4x 1-Kanal (parallel)
Ausbau
5. Anschlussklemmen:
100-240V AC
DMX Signal
Eingang (Klemme)
Ausgang (Klemme)
+ VORSICHT Spannung +
Ausgänge CV
LED Stripes, etc.
Ausgänge CC
LED Panel, Downlight, etc.
