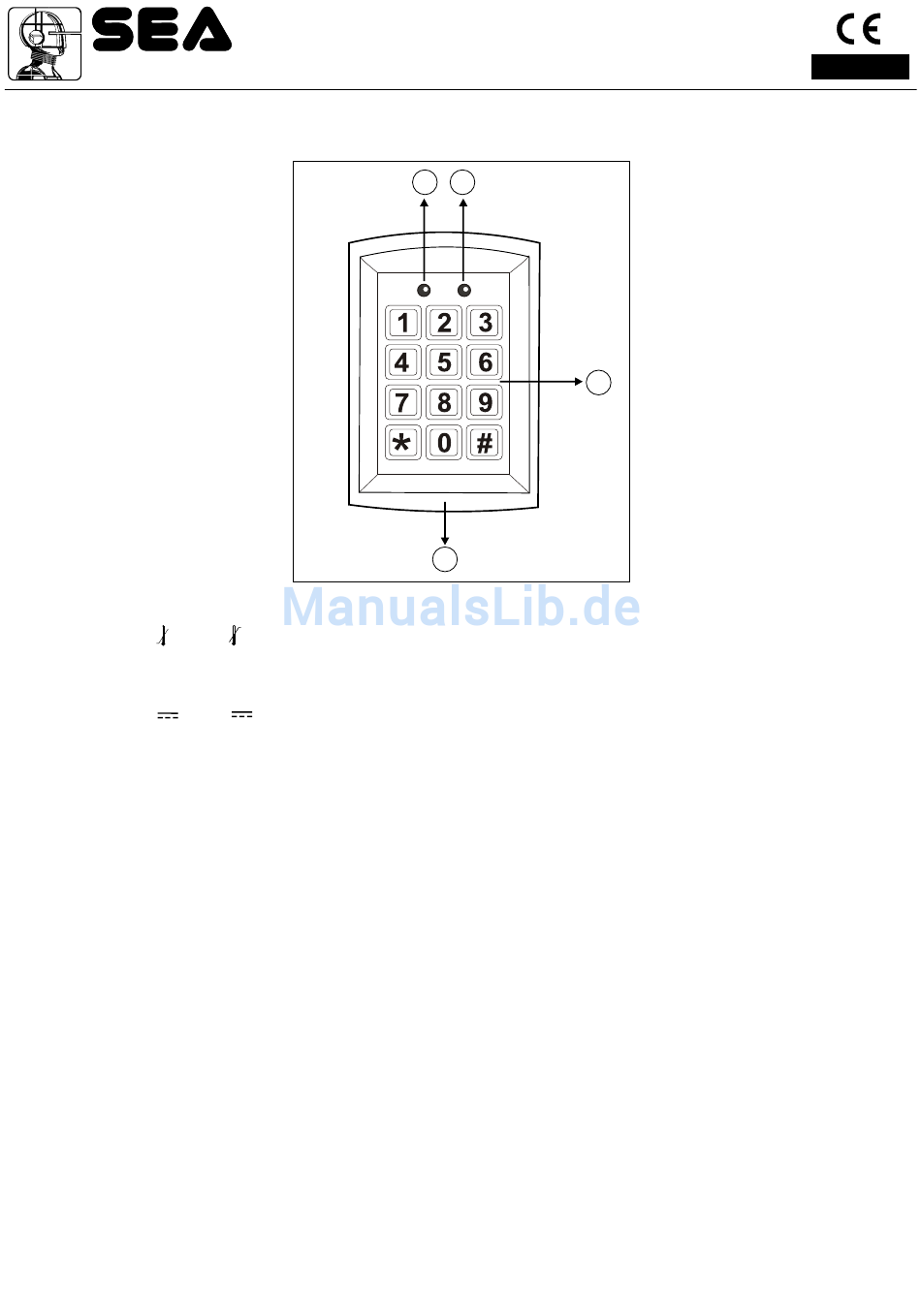

SEA CUBE READER Installationsanleitung
Quicklinks
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
FUNKTIONSBEDINGUNGEN:
Temperatur: -30°C + 70°C
Feuchtigkeit: Unter oder 95%
SPEISUNG UND VERBRAUCH:
Eingang DC: 12V
Eingang AC: 12V~ / 24V~
Standby: 30mA
Betriebsstrom: 160mA
Kompatibel mit : CARDS (Cod.23105313) und Keys (Cod.23105309)
Effektiver CARD Leseabstand : 5cm
Kapazität: 1010Stck
TECHNISCHE DATEN /FUNKTIONEN
1. Versiegeltes Epoxid
2. Anti-Vandalismus
3. Aluminium-Druckguss
4. Frequenz: 125KHz
5. Codelänge 2 bis 6 Ziffern
6. Hinterleuchtete Tastatur mit 12 Ziffern
7. BEREICH 1: bis zu 1000 Codes
BEREICH 2: bis zu 10 Codes 000000000
8. Numerische Tastatur
9. Integrierte "Pickproof" Funktion « Anti-Riß Alarm »
10. Kontrolle der Tastatur durch « Watchdog » ( Speisung und Mikroprozessor Kontrolle).
11. Doppeltes 2A Relais
12. Ausgangsverzögerung Entblockierung : 0-99 s
13. 2 LED-Anzeigen
14. Oberflächeninstallierung
15. 1m Kabellänge
16. IP 66
17.Maße : 120*76*22mm
67411780
®
Installationsanleitung
/ 24V
CUBE READER
(Cod. 23105189-1)
2
1
4
Rev.00 - 06/2014
3
Deutsch
25
Inhaltszusammenfassung für SEA CUBE READER
- Seite 1 ® CUBE READER Sistemi Elettronici (Cod. 23105189-1) Deutsch di Apertura Porte e Cancelli International registered trademark n. 804888 Installationsanleitung FUNKTIONSBEDINGUNGEN: Temperatur: -30°C + 70°C Feuchtigkeit: Unter oder 95% SPEISUNG UND VERBRAUCH: Eingang DC: 12V / 24V Eingang AC: 12V~ / 24V~...
- Seite 2 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Deutsch Schaltplan Leistung 1.Rot Speisung 2.Schwarz Türmagnet 3.Braun Taste1 4.Grau Taste2 5.Orange 6.Rosa NO 1 7.Grün COM1 8.Violett NC 1 9.Blau NO 2 10.Grün/Weiss COM2 11.Violett/Weiss NC 2 12.Blau/Weiss KLINGEL 13.Gelb...
-
Seite 3: Montage
® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Deutsch MONTAGE Bestimmen Sie die Position in der Sie die Tastatur montieren möchten, dann: 1. Das Gehäuse öffnen,dazu die Schrauben auf der Rückseite entfernen. 2. Die mitgelieferte Form für die Positionierung und für die notwendigen Bohrungen verwenden. Die vier Löcher sind mit «... - Seite 4 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Deutsch 1) Funktion und Zugangscode zur Programmierung 1. Die Relais der Bereiche 1 und 2 können zur Öffnung einer Verriegelung oder anderem programmiert werden. - Bis zu 1000 Benutzercodes können im Bereich 1 gespeichert werden. - Bis zu 10 Benutzercodes können im Bereich 2 gespeichert werden.
- Seite 5 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Deutsch 6) Kombinierte Programmierung einer Card und eines Code im Bereich 1 Zugriff auf den Programmiermodus (Bereich 1): Drücken Sie eine Zahl von 000 bis 999, die rote Led blinkt. Die in dieser Speicherpositon vorhandene Datei löschen, dazu zweimal drücken, die Led leuchtet grün auf, die Benutzercards und Codes können nun hinzugefügt werden.
- Seite 6 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Deutsch 14) Länge des Programmierungscodes ändern Zugriff auf den Programmiermodus Drücken Sie , die LED blinkt rot, nun die Tasten drücken und ein Piepton wir zu hören sein, danach X (X=2, 3, 4, 5, 6) eigeben Beispiel: 2>...
